2 Betriebssicherheit Betriebsanleitung SIPLACE D1i/D2i 2.3 Laserklassifizierung Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 56 2.3 Laserklassifizierung 2.3.1 Laserklasse 1 2.3.1.1 Klassifizierung de r Gesamtmaschine…
Betriebsanleitung SIPLACE D1i/D2i 2 Betriebssicherheit
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 2.2 Warnschilder
55
2.2.8 Warnschild am CEKON-Stecker
2
Pos. W 211 in Abb. 2.2 - 12 (Anzahl pro Automat: 1)
2
Abb. 2.2 - 12 Warnschild W211 am CEKON-Stecker
Pos. W211, Artikel-Nr. 03009351-01
2
RESTSPANNUNG!
Nach Trennen des Netzsteckers vom Versorgungsnetz 30 s warten, bis sich
die Restspannungen abgebaut haben.
NAFTA-Region: Hazardous Voltage
Residual power at plug prongs and wire ends will cause death or serious in-
jury. Avoid contact with power plug and/or wire ends for 30 seconds
2 Betriebssicherheit Betriebsanleitung SIPLACE D1i/D2i
2.3 Laserklassifizierung Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
56
2.3 Laserklassifizierung
2.3.1 Laserklasse 1
2.3.1.1 Klassifizierung der Gesamtmaschine
2
HINWEIS: 2
Baugruppen der Laserklasse 1 und 1M werden nicht gekennzeichnet.
2.3.1.2 Klassifizierung der Kamerasysteme
2
2.3.2 Laserklasse 1M
Nicht direkt mit optischen Instrumenten betrachten!
2
2
Alle eingebauten Kamerasysteme und die betriebsbereite Ge-
samtmaschine sind Laserklasse 1 zugeordnet.
Die Laserklassen werden nach DIN EN 60825-1:2001 ermittelt.
2
Folgende Kamerasysteme sind Laserklasse 1 zugeordnet:
– LP-Kamera, Typ 34, digital
– BE-Kameras für den SIPLACE Pick&Place Kopf:
– BE-Kamera stationär P&P, Typ 36, 32 x 32, digital
– BE-Kamera stationär P&P, Typ 33, 55 x 45, digital
– BE-Kamera stationär, P&P, Typ 25, 16 x 16, digital
2
Folgende Kamerasysteme sind Laserklasse 1M zugeordnet:
– BE-Kamera C&P, Typ 28, 18 x 18 am 12-Segment Collect&Place Kopf
– BE-Kamera C&P, Typ 30, 27 x 27 am 6/12-Segment Collect&Place Kopf
Betriebsanleitung SIPLACE D1i/D2i 2 Betriebssicherheit
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 2.4 Sicherheitshinweise zum Transport des Automaten
57
2.3.3 Laserklasse 2
Folgende Baugruppen sind Laserklasse 2 zugeordnet:
– Laserlichtschranke, Bestückbereich 1 im LP-Transport
– Laserlichtschranke, Bestückbereich 2 im LP-Transport
– Leiterplatten-Barcodeleser
2

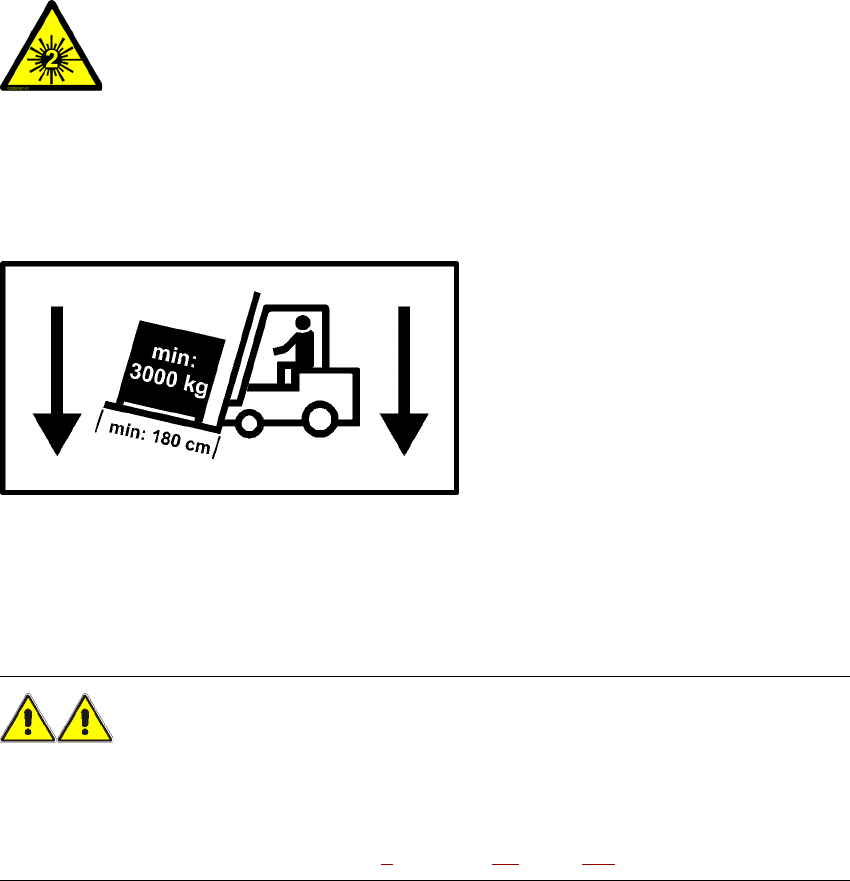

2.4 Sicherheitshinweise zum Transport des Automaten
2
Verwenden Sie zum Transport des Automaten einen Gabelstapler mit folgender Spezifikation:
Gabellänge min. 1800 mm
Tragkraft min. 3000 kg
Lichte Gabelweite min. 350 mm 2
WARNUNG
KIPPGEFAHR 2
Wird die geforderte Spezifikation für den Gabelstapler nicht eingehalten, besteht das Risiko,
dass der Gabelstapler mit dem Automaten kippt.
Der Transport des Automaten ist in Kapitel 4, Abschnitt 4.1, Seite 183 beschrieben.
2
Laserstrahlung
Nicht in den Strahl blicken!
