2.5.10 Sicherheitshinweise zum Gurtschneidgerät
2

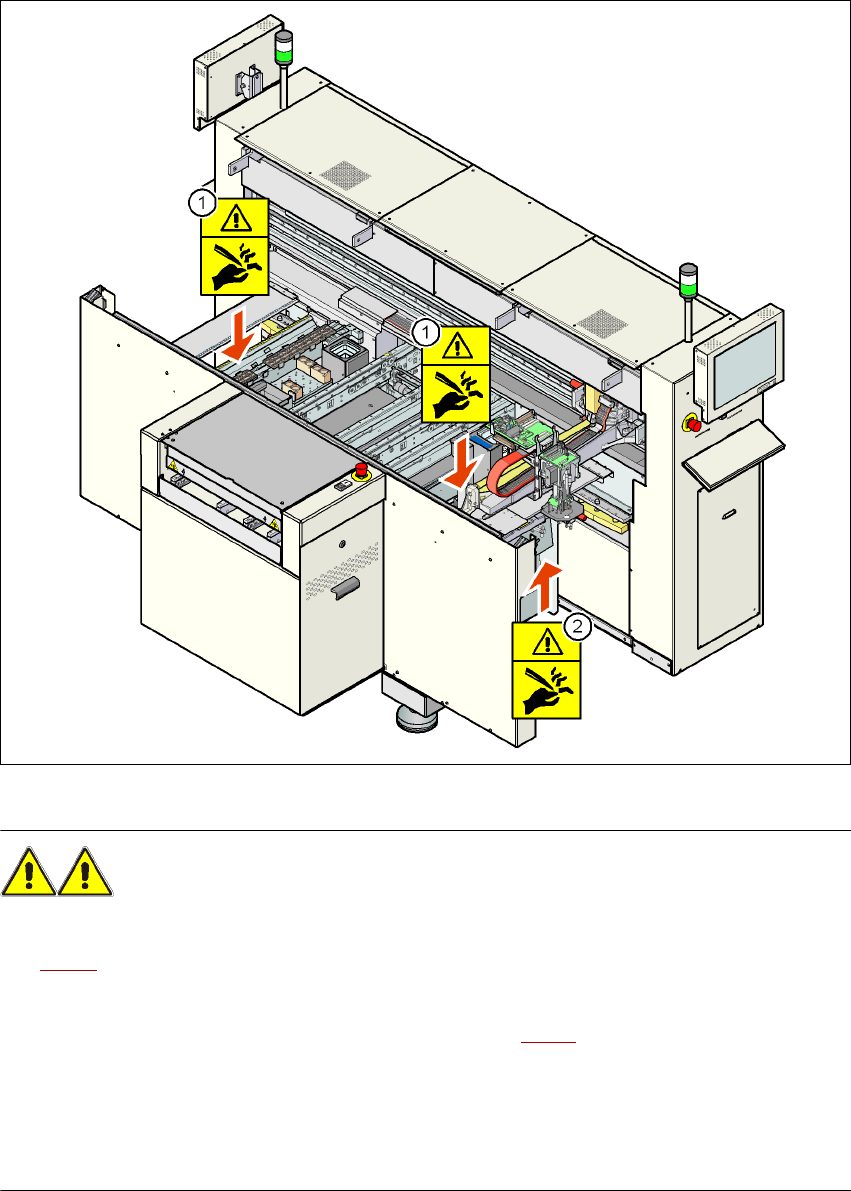

Abb. 2.5 - 7 Sicherheitshinweise zum Gurtschneidgerät
WARNUNG SCHNEIDGEFAHR! 2
→ Greifen Sie niemals von oben mit der bloßen Hand in den Leergurtleitkanal (Pos. 1 in Abb.
2.5 - 7
), auch wenn der Automat ausgeschaltet ist.
→ Greifen Sie auch bei ausgeschaltetem Automaten nicht von unten mit der bloßen Hand in die
Auswurföffnung des Gurtschneidgeräts (Pos. 2 in Abb. 2.5 - 7
), um z.B. Leergurtabfall zu ent-
nehmen.
→ Wenn Sie Leergurtabfall entfernen, so schalten Sie unbedingt den Automaten aus und ziehen
Sie sehr feste Schutzhandschuhe über, da die Balken des Gurtschneidgeräts messerscharf
sind.
Betriebsanleitung SIPLACE D1i/D2i 2 Betriebssicherheit
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 2.6 Sicherheitseinrichtungen
67
2.6 Sicherheitseinrichtungen
2.6.1 Schutzhauben
2

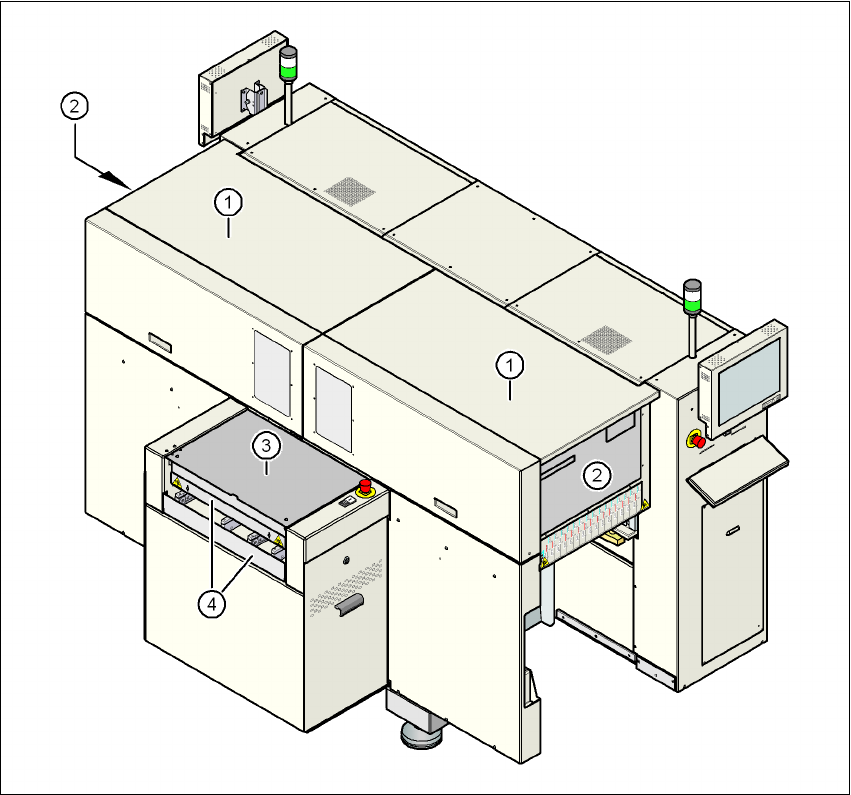

Abb. 2.6 - 1 Schutzhauben - Sicht auf Eingabeseite
(1) Schutzhauben
(2) Schutzscheiben
(3) Abdeckklappe am Eingabeband
(4) Eingreifschutz am Eingabeband
2 Betriebssicherheit Betriebsanleitung SIPLACE D1i/D2i
2.6 Sicherheitseinrichtungen Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
68
2

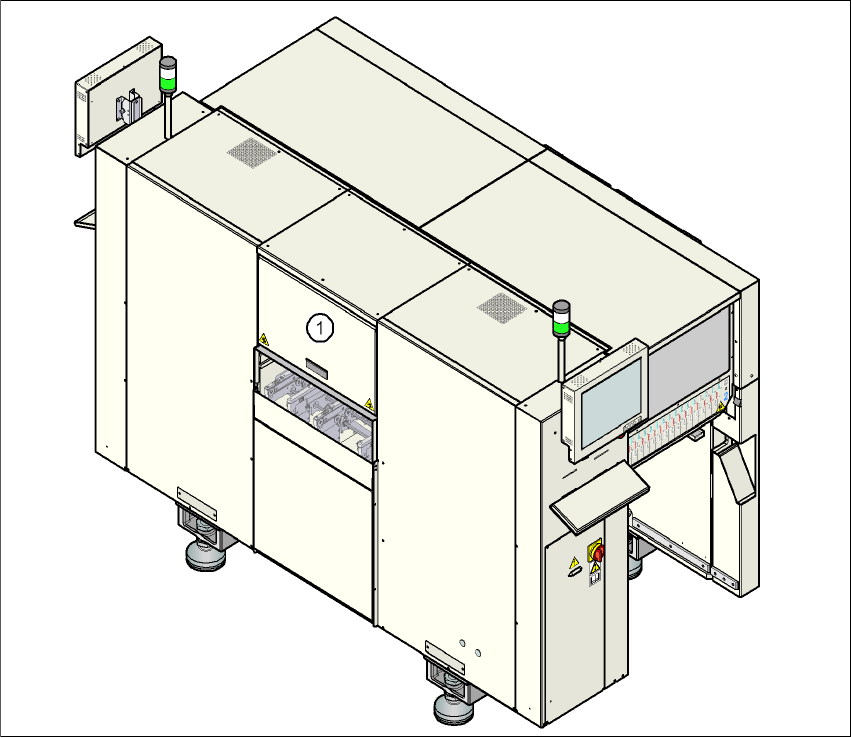

Abb. 2.6 - 2 Abdeckklappe am Ausgabeband
(1) Abdeckklappe am Ausgabeband - nach innen schwenkbar
Der Verfahrbereich der Portale ist mit zwei nach oben schwenkbaren Schutzhauben abgedeckt.
Seitenscheiben sollen einen Zugriff in den Innenraum des Automaten von der Seite her verhin-
dern. Die nach oben klappbare Abdeckung über dem Eingabeband des Leiterplattentransports,
der Eingreifschutz am Eingabeband und die nach innen schwenkbare Abdeckklappe am Ausga-
beband sichern den Zugriff zum Leiterplattentransport.
Funktion 2
Wird eine der Schutzhauben nach oben geschwenkt oder die Abdeckklappe am Leiterplatten-
transport angehoben bzw. nach innen geschwenkt, so wird die Stromversorgung der Portalachsen
sofort unterbrochen. Die Portalachsen bleiben stehen. Am Bildschirm wird die Meldung "Abde-
ckung schließen" ausgegeben.
→ Schließen Sie die Schutzhauben und drücken Sie einen der Starttaster, um die Bestückung
fortzusetzen.
