2 Betriebssicherheit Betriebsanleitung SIPLACE D1i/D2i
2.6 Sicherheitseinrichtungen Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
70
2.6.2 Schalter und Taster am Automaten
2.6.2.1 Lage von Schaltern und Tastern an den Automaten
2

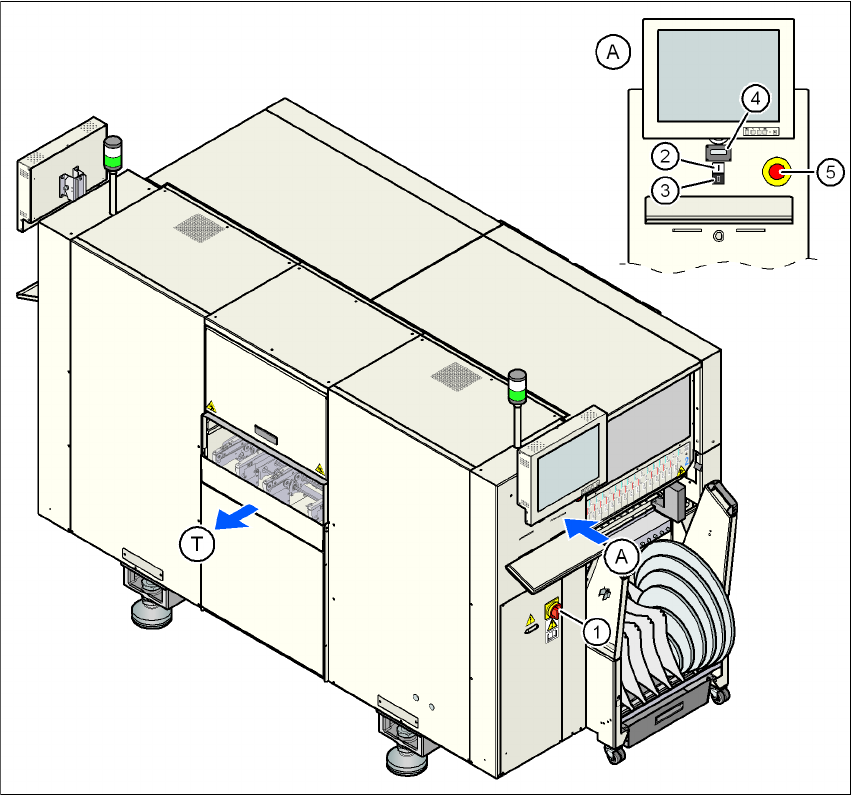

Abb. 2.6 - 4 Lage von Schaltern und Tastern - Blick auf die LP-Ausgabeseite
(1) Hauptschalter
(2) Starttaster (weiß) am Bedienfeld auf der Seite der Stromversorgung
(3) Stopptaster (schwarz) am Bedienfeld auf der Seite der Stromversorgung
(4) Bauelementezähler am Bedienfeld auf der Seite der Stromversorgung
(5) NOT-HALT-Taster am Bedienfeld auf der Seite der Stromversorgung
(T) LP-Transportrichtung
Betriebsanleitung SIPLACE D1i/D2i 2 Betriebssicherheit
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 2.6 Sicherheitseinrichtungen
71
2
Abb. 2.6 - 5 Lage von Schaltern und Tastern - Blick auf die LP-Eingabeseite
(1) NOT-HALT-Taster an der Eingabeseite
(2) Starttaster (weiß) an der Eingabeseite
(3) Stopptaster (schwarz) an der Eingabeseite
(4) Starttaster (weiß) am Bedienfeld auf der Seite der Drucklufteinheit
(5) Stopptaster (schwarz) am Bedienfeld auf der Seite der Drucklufteinheit
(6) NOT-HALT-Taster am Bedienfeld auf der Seite der Drucklufteinheit
(T) LP-Transportrichtung
2 Betriebssicherheit Betriebsanleitung SIPLACE D1i/D2i
2.6 Sicherheitseinrichtungen Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
72
2.6.2.2 Lage von Schutzschaltern am Automaten
2
Abb. 2.6 - 6 Lage von Schutzschaltern am Automaten
2
(1) Schutzhaubenschalter, Stellplatz 1
(2) Schutzhaubenschalter, Stellplatz 2
(3) Schutzschalter für die Abdeckklappe an der Eingabeseite des LP-Transports
(4) Schutzschalter für die Abdeckklappe an der Ausgabeseite des LP-Transports
(T) LP-Transportrichtung
