2.6.5 Eingreifschutz an den Stellplätzen der BE-Wagen
WARNUNG 2
Als Voraussetzung für die Betriebssicherheit müssen alle Stellplätze mit Zuführmodulen gerüstet
sein. Sollten nicht genügend Zuführmodule zur Verfügung stehen, sind nicht belegte Stellplätze
mit einem Eingreifschutz (Dummy-Feeder) zu versehen. Auch bei Rüstung einer Halterung für
Flächenmagazine sind die freibleibenden Stellplätze mit einem Eingreifschutz zu sichern.

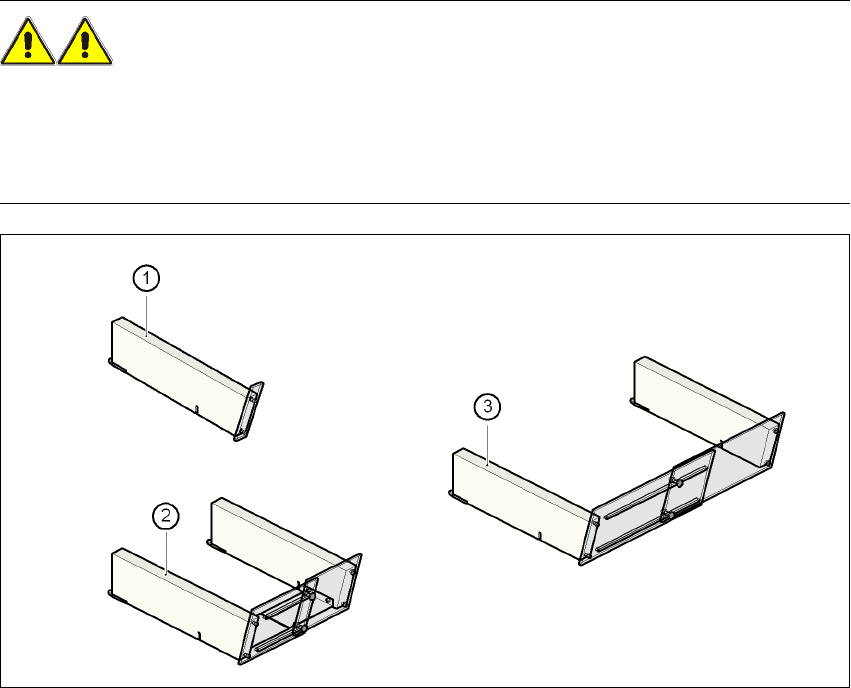

Abb. 2.6 - 11 Eingreifschutz für BE-Wagen
2
(1) Eingreifschutz für 1 Stellplatz, Artikel-Nr. 00116961-01
(2) Eingreifschutz für 6 - 10 Stellplätze, Artikel-Nr. 00116962-01
(3) Eingreifschutz für 11 - 20 Stellplätze, Artikel-Nr. 00116963-01
2 Betriebssicherheit Betriebsanleitung SIPLACE D1i/D2i
2.7 Restspannungen und Entladezeiten im Automaten Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
82
2.7 Restspannungen und Entladezeiten im Automaten
Wird der NOT-HALT-Taster gedrückt oder der Automat abgeschaltet, werden die Zwischenkreis-
spannungen 200 V- für die Portalachsen bzw. 150 V- für die Sternachsen innerhalb kurzer Zeit auf
ungefährliche Restspannungen reduziert.
WARNUNG 2
Der Automat wird mit 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ bzw. 3 x 415 V~
± 5 %, 50/60 Hz Netzspannung versorgt. Teile dieser Anlage führen daher lebensgefährliche
Spannungen - auch bei ausgeschaltetem Hauptschalter. Unsachgemäßer Umgang mit diesem
Automaten kann deshalb zu Tod oder schwerer Körperverletzung sowie erheblichem Sachscha-
den führen.
→ Beachten Sie die gelten Unfallverhütungs- und DIN-Vorschriften (insbesondere DIN EN 60
204, Teil 1).
→ Nur qualifiziertes bzw. geschultes Personal darf die Abdeckung über dem Stromversorgungs-
einschub und dem Achseinschub öffnen.
2
Abb. 2.7 - 1 Stromversorgungseinschub
(1) Hauptschalter
(2) Stromversorgungseinschub hinter der Abdeckung
Betriebsanleitung SIPLACE D1i/D2i 2 Betriebssicherheit
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 2.7 Restspannungen und Entladezeiten im Automaten
83
Abb. 2.7 - 2 Messstellen am Stromversorgungseinschub
2
