2.7 Restspannungen und Entladezeiten im Automaten
Wird der NOT-HALT-Taster gedrückt oder der Automat abgeschaltet, werden die Zwischenkreis-
spannungen 200 V- für die Portalachsen bzw. 150 V- für die Sternachsen innerhalb kurzer Zeit auf
ungefährliche Restspannungen reduziert.
WARNUNG 2
Der Automat wird mit 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ bzw. 3 x 415 V~
± 5 %, 50/60 Hz Netzspannung versorgt. Teile dieser Anlage führen daher lebensgefährliche
Spannungen - auch bei ausgeschaltetem Hauptschalter. Unsachgemäßer Umgang mit diesem
Automaten kann deshalb zu Tod oder schwerer Körperverletzung sowie erheblichem Sachscha-
den führen.
→ Beachten Sie die gelten Unfallverhütungs- und DIN-Vorschriften (insbesondere DIN EN 60
204, Teil 1).
→ Nur qualifiziertes bzw. geschultes Personal darf die Abdeckung über dem Stromversorgungs-
einschub und dem Achseinschub öffnen.
2

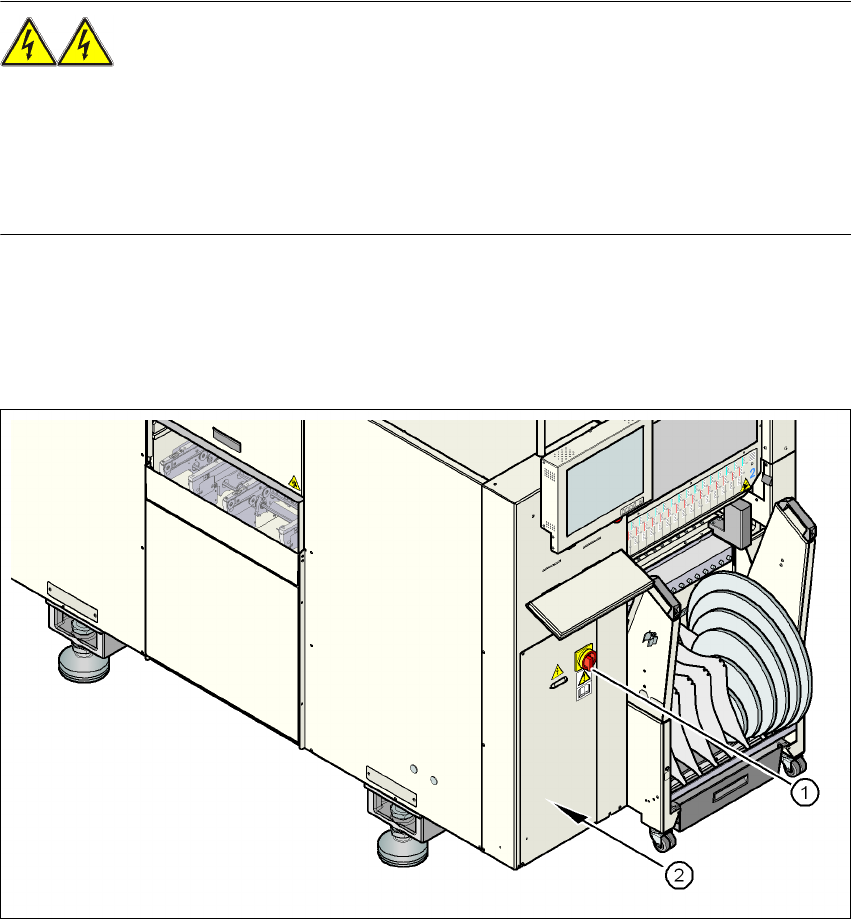

Abb. 2.7 - 1 Stromversorgungseinschub
(1) Hauptschalter
(2) Stromversorgungseinschub hinter der Abdeckung
Betriebsanleitung SIPLACE D1i/D2i 2 Betriebssicherheit
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 2.7 Restspannungen und Entladezeiten im Automaten
83

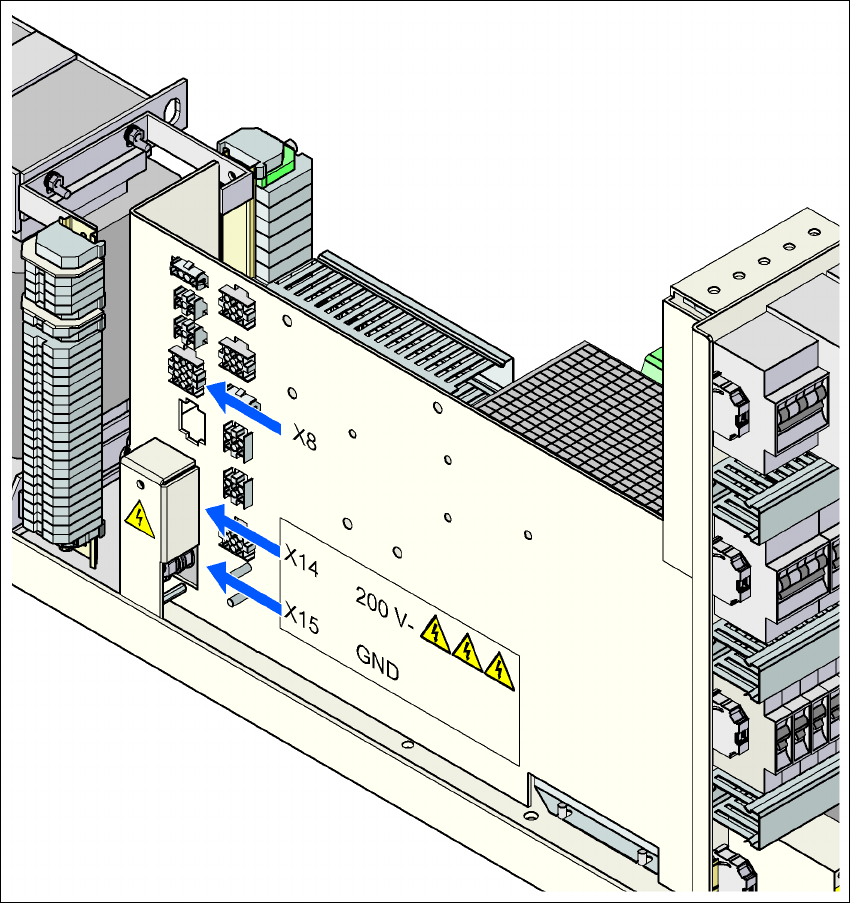

Abb. 2.7 - 2 Messstellen am Stromversorgungseinschub
2
2 Betriebssicherheit Betriebsanleitung SIPLACE D1i/D2i
2.7 Restspannungen und Entladezeiten im Automaten Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
84
2.7.1 Betriebsspannungen, Restspannungen und Entladezeiten nach Drücken
des NOT-HALT-Tasters
2
2
2
2
2
2.7.2 Restspannungen und Entladezeiten nach Ausschalten des Hauptschalters
2
VORSICHT 2
Um Datenverlust zu vermeiden, schalten Sie den Automaten - außer in Notfällen - erst nach fol-
genden Kriterien aus:
– Der Automat hat die Datenübertragung von Maschinen-, Rüstungs- und Nutzendaten been-
det.
– Der Automat hat die LP-Bearbeitung beendet.
– Der Automat hat die Hochlaufphase beendet.
Stift X14 und Stecker X8:1
gegen X15 (GND) gemessen
Spannung bei
Normalbetrieb
Restspannung bei
NOT-HALT Entladezeiten
X14 + 198 V- < 60 V- 4 s
X8:1 + 132 V- < 60 V- 1 s
Stift X14 und Stecker X8:1
gegen X15 (GND) gemessen
Restspannung bei
ausgeschaltetem Hauptschalter Entladezeiten
X14 < 60 V- 4 s
X8:1 < 60 V- 1 s
