⽬标 - 1，2，3 级 • 导线 股 线未 被 刮 伤 、 割 伤 、 切伤 、 挤 压 、刻 伤 或 其 他 损伤 。 可接受 - 1级 制 程警 ⽰ - 2，3级 • 股 线 被 割 伤 、 折伤 、 刮 伤 或 切 断 ， 只 要一 根 导线内损伤 或 切 断 的股 线 数 目 没 有 超 出表 6-2 的 规 定 范围 。 缺 陷 - 1，2，3级 • 一 根 导线内损伤 （ 刮 伤 、刻 伤 或 切 断 ）的股 线 数 目 …
⽬标 - 1，2，3级
• 股线没有压扁、散开、弯曲、打结或其他形
变。
可接受 - 1，2，3级
• 剥除绝缘皮时被拉直的股线重新拧回到原有
的螺旋状。
• 导线股线未扭折。
可接受 - 1级
缺陷 - 2，3级
• 股线的螺旋状不再保持。
图6-38
图6-39
6 接线柱连接
6.3 导体
6-18 IPC-A-610E-2010
2010年4月
6.3.1 导体 – 形变
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

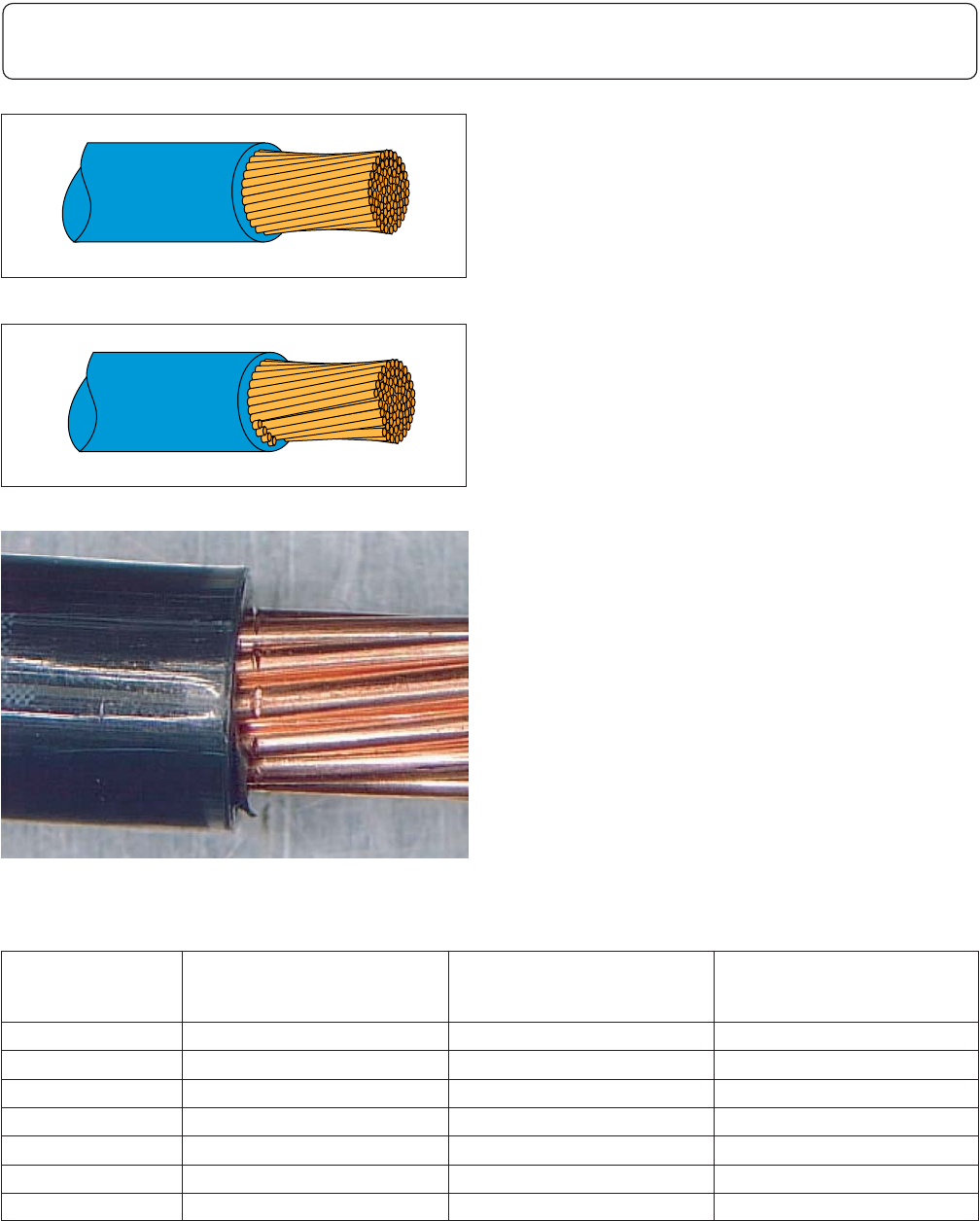

⽬标 - 1，2，3 级
• 导线股线未被刮伤、割伤、切伤、挤压、刻
伤或其他损伤。
可接受 - 1级
制程警⽰ - 2，3级
• 股线被割伤、折伤、刮伤或切断，只要一根
导线内损伤或切断的股线数目没有超出表6-2
的规定范围。
缺陷 - 1，2，3级
• 一根导线内损伤（刮伤、刻伤或切断）的股
线数目超出了表6-2的规定范围。
表6-2 允许的受损股线数
股线数
1级、2级允许的最多可刮伤、
割伤或切断的股线数
3级允许的最多可刮伤、
割伤或切断的股线数
（安装前不上锡）
3级允许的最多可刮伤、
割伤或切断的股线数
（安装前上锡）
2-6 0 0 0
7-15 1 0 1
16-25 3 0 2
26-40 4 3 3
41-60 5 4 4
61-120 6 5 5
121或更多 6% 5% 5%
注1：对于工作在6千伏或更高电压下的导线不允许股线受损。
注2：对于有镀层的导线，未暴露金属基材的视觉异常不看作是股线损伤。
注3：受损股线的刮伤或割伤未超过横截面积的10%。
图6-40
图6-41
图6-42
6 接线柱连接
6.3.2 导体 – 股线损伤
6-19IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

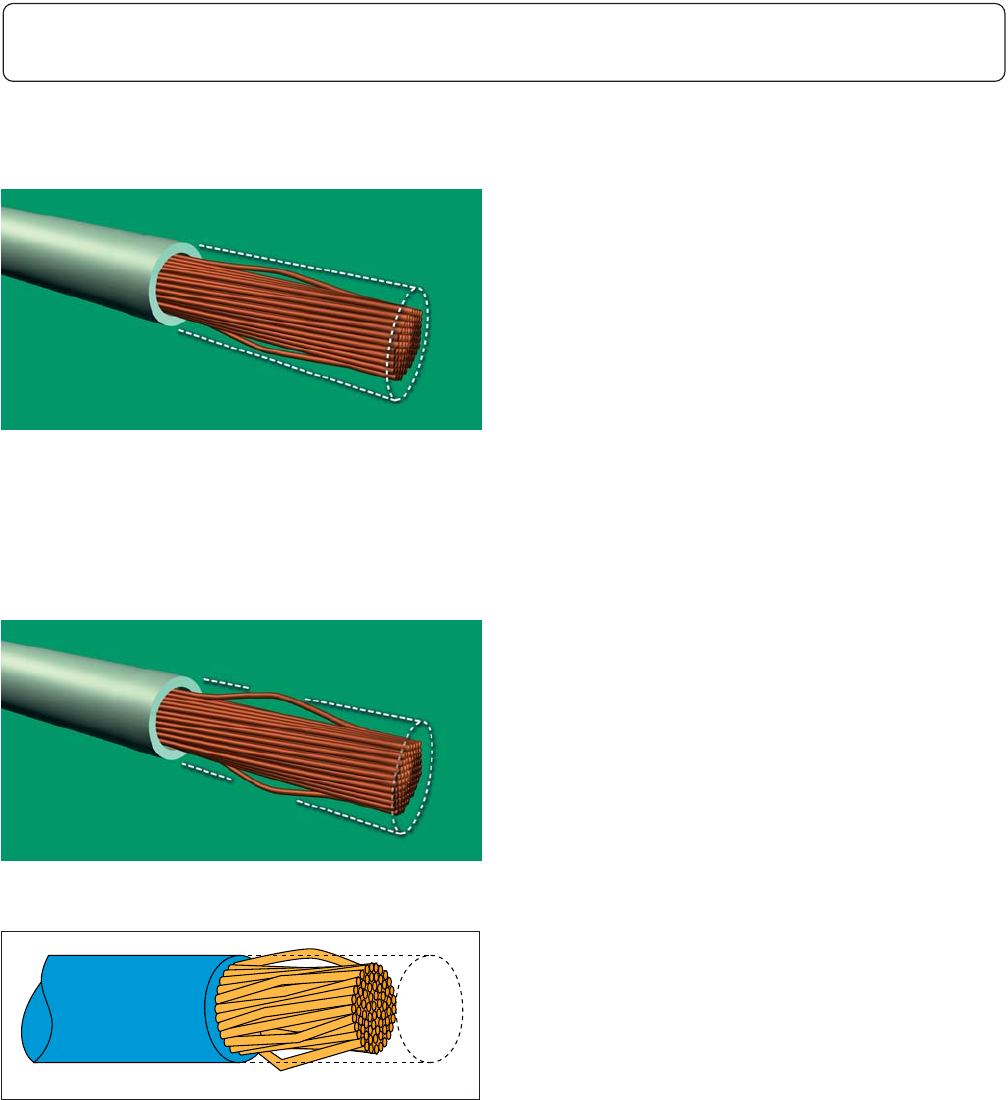

剥除绝缘皮过程中受到扰动的导线股线应该使其大致恢复原状。
⽬标 - 1，2，3 级
• 股线原状未受干扰。
可接受 - 1，2，3级
• 股线发散（鸟笼形）但未超过：
–1倍股线直径。
–导线的绝缘皮外径。
可接受 - 1级
制程警⽰-2级
缺陷 -3级
• 股线发散超过1倍股线直径，但未超出导线的
绝缘皮外径。
可接受 - 1级
缺陷 - 2，3级
• 股线发散超过导线的绝缘皮外径。
图6-43
图6-44
图6-45
6 接线柱连接
6.3.3 导体 – 股线发散（鸟笼形）– 焊前
6-20 IPC-A-610E-2010
2010年4月
