IPC-A-610E CN2010年4月 - 第103页
⽬标 - 1，2，3 级 • 无鸟笼形 发 散 。 可接受 - 1，2，3级 • 股 线 发 散 （ 呈 鸟笼形 ） ， 见 图 6-47 ， 但 未 超 过 以下 两 者 中的 较 小 者： – 1 倍 股 线直径 。 – 导线 的 绝缘 皮 外径 。 可接受 - 1级 制 程警 ⽰-2 级 缺 陷 -3 级 • 股 线 发 散 超 过 1 倍 股 线直径 ， 但 未 超 出 导线 的 绝缘 皮 外径 ，图 6-46 。 缺 陷 - …
剥除绝缘皮过程中受到扰动的导线股线应该使其大致恢复原状。
⽬标 - 1，2，3 级
• 股线原状未受干扰。
可接受 - 1，2，3级
• 股线发散（鸟笼形）但未超过：
–1倍股线直径。
–导线的绝缘皮外径。
可接受 - 1级
制程警⽰-2级
缺陷 -3级
• 股线发散超过1倍股线直径，但未超出导线的
绝缘皮外径。
可接受 - 1级
缺陷 - 2，3级
• 股线发散超过导线的绝缘皮外径。
图6-43
图6-44
图6-45
6 接线柱连接
6.3.3 导体 – 股线发散（鸟笼形）– 焊前
6-20 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

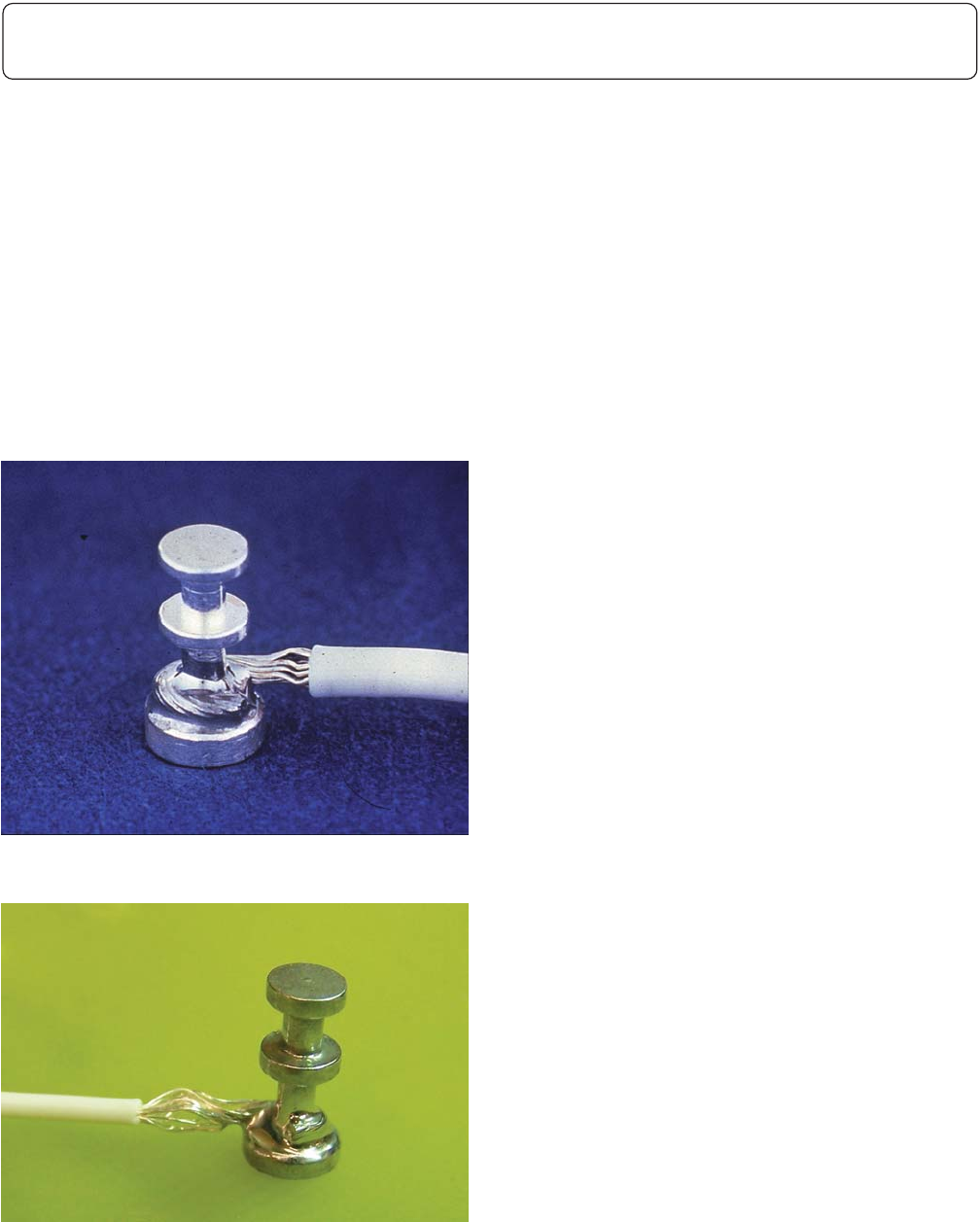

⽬标 - 1，2，3 级
• 无鸟笼形发散。
可接受 - 1，2，3级
• 股线发散（呈鸟笼形），见图6-47，但未超过
以下两者中的较小者：
–1倍股线直径。
–导线的绝缘皮外径。
可接受 - 1级
制程警⽰-2级
缺陷 -3级
• 股线发散超过1倍股线直径，但未超出导线的
绝缘皮外径，图6-46。
缺陷 - 2，3级
• 股线呈鸟笼形发散，超出导线的绝缘皮外径，
见图6-47。
图6-46
图6-47
6 接线柱连接
6.3.4 导体 – 股线发散（鸟笼形）– 焊后
6-21IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
本文件中，术语预上锡和上锡具有相同的意思，如IPC-T-50的定义：“将熔融焊料涂敷到金属基材
上以增加其可焊性。”
多股线上锡的另外一个好处就是使每根股线连在一起，从而使其在接线柱或连接处成形时不会分散
（呈鸟笼形）。
如果要求上锡，下述要求适用。
⽬标 - 1，2，3级
•多股线被均匀地敷上一层薄薄的焊料，导线
的股线易于辨识。
•近绝缘皮末端处未上锡的股线长度不大于1个
线径。
可接受
- 1，2，3级
• 焊料润湿导线需上锡的部分，并浸透多股导
线内部的股线。
• 焊料沿导线芯吸，只要未延伸到导线需要保
持挠性的部分。
• 焊料涂敷平滑，股线轮廓可辨识。
制程警⽰ - 2，3级
• 股线轮廓不可辨识，但多余焊料不影响外形、
装配或功能。
• 焊料未浸透导线内部的股线。
图6-48
6 接线柱连接
6.3.5 导体 – 上锡
6-22 IPC-A-610E-2010
