可接受 - 1，2，3级 • 提供了长 度 足够 的维修 环 以 允许 进 行 一 次现 场 维修。 可接受 - 1级 制 程警 ⽰-2 级 缺 陷 -3 级 • 导线 太 短 以 致 在 需 要维修时不 允许 再 次 绕 线 。 图6-51 图6-52 6 接线柱连接 6.4 维修环 6-24 IPC-A-610E-2010 2010 年 4 月 SINGLE USER LICENSE - NOT FOR USE ON A NETWO…
可接受 - 1级
制程警⽰-2级
缺陷 -3级

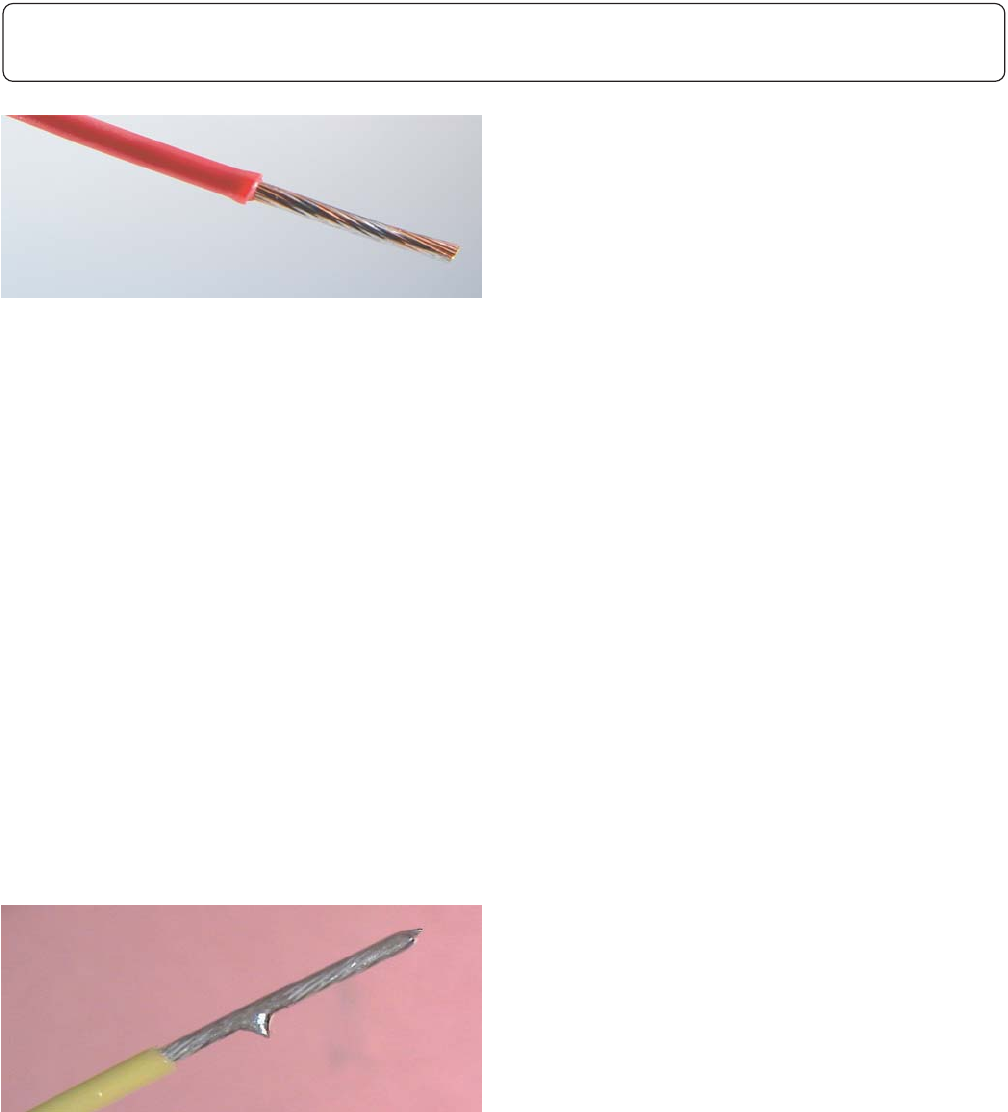

•近绝缘皮末端处未上锡的股线长度大于1个线
径。
注：IPC/EIA J-STD-002提供了评估该要求的更
多信息。
缺陷 - 2，3级
• 针孔、空洞或退润湿／不润湿超过要求上锡
面积的5%。
• 焊料未润湿导线需上锡的部分。
•多股导线在安装到接线柱或形成衔接（散接
除外）之前未进行上锡。
缺陷 - 1，2，3 级
• 焊料芯吸延伸到焊接后导线需要保持挠性的
部分。
• 导线上锡区域内的焊料堆积或锡尖影响后续
组装步骤。
图6-49
图6-50
6 接线柱连接
6.3.5 导体 – 上锡（续）
6-23IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
可接受 - 1，2，3级
• 提供了长度足够的维修环以允许进行一次现
场维修。
可接受 - 1级
制程警⽰-2级
缺陷 -3级
• 导线太短以致在 需要维修时不允许再 次绕
线。
图6-51
图6-52
6 接线柱连接
6.4 维修环
6-24 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

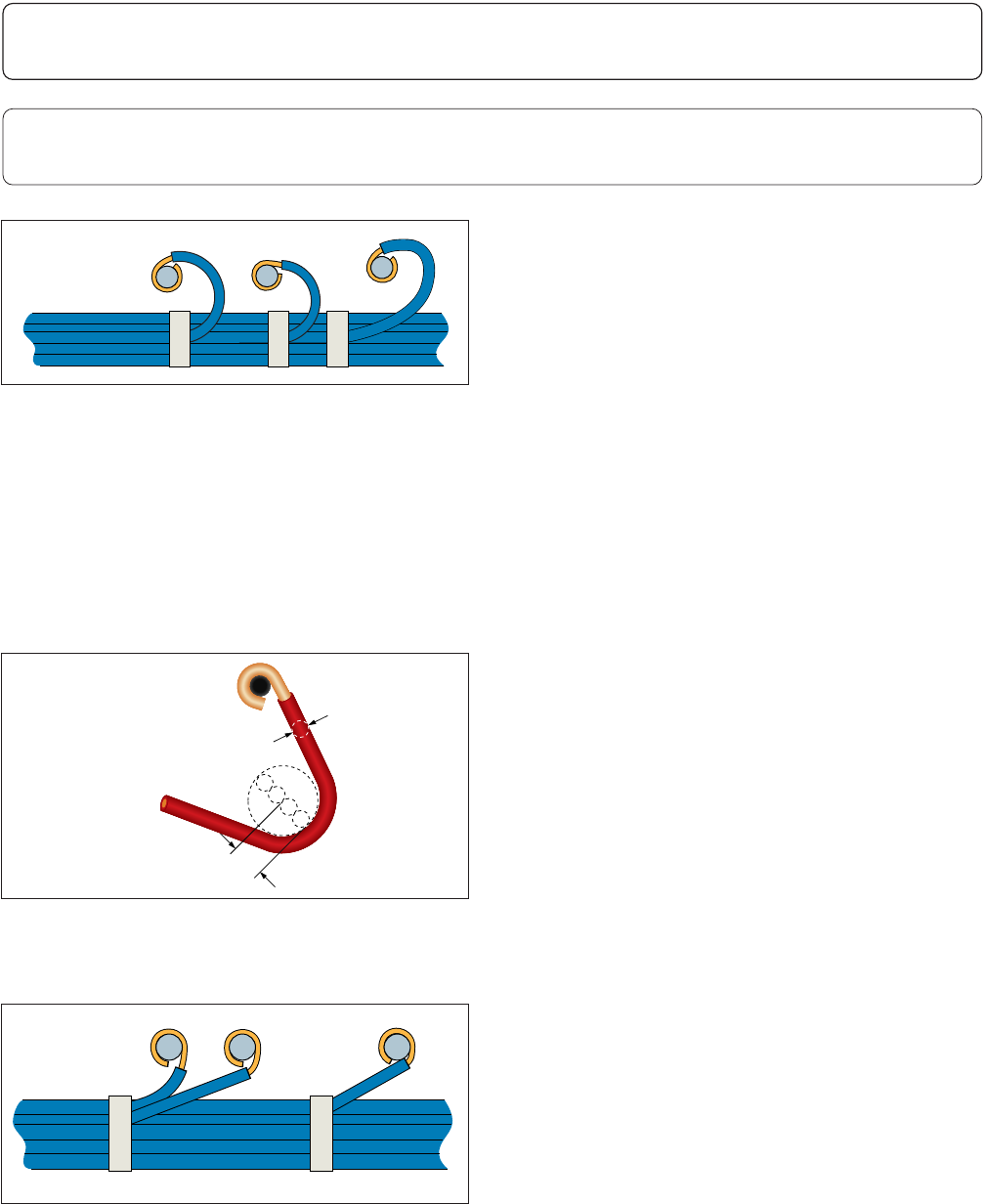

可接受 - 1，2，3级
• 导线以足够消除受热或振动时产生的应力的
弯曲态或弧形状靠接接线柱，图6-53。
• 应力释放弯曲的方向未使机械缠绕或焊接连
接承受张力。
• 接 线柱以 外的弯曲段 符 合表4-1的要求，图
6-54。
可接受 - 1级
制程警⽰-2级
缺陷 -3级
• 不满足弯曲半径的要求，见表4-1。
可接受 - 1级
制程警⽰-2级
缺陷 -3级
• 应力释放不够充分。
• 缠绕的导线处于应力下。
图6-53
r
图6-54
图6-55
6 接线柱连接
6.5 接线柱 – 应⼒释放
6-25IPC-A-610E-2010
2010年4月
6.5.1 接线柱 – 应⼒释放 – 线束
