IPC-A-610E CN2010年4月 - 第109页

可接受 - 1，2，3级 • 导线 在 连 接 点 之 间 被 拉 直 ， 无弯曲 或 弧 状 ， 但 未 被 拉 紧 （ A ） 。 • 导线 没 有 扭折 （ B ， C ） 。 缺 陷 - 1，2，3级 • 无应 力 释放 。 • 机 械固定 的 元器 件所有 引线 都 没 有 应 力 释 放 ，图 6-61 。 • 导线 在接 线柱 之 间 被 拉 紧 ，图 6-62 （ A ） 。 • 引线／导线弯曲扭折 ，图 6-62 （ …

100%1 / 416

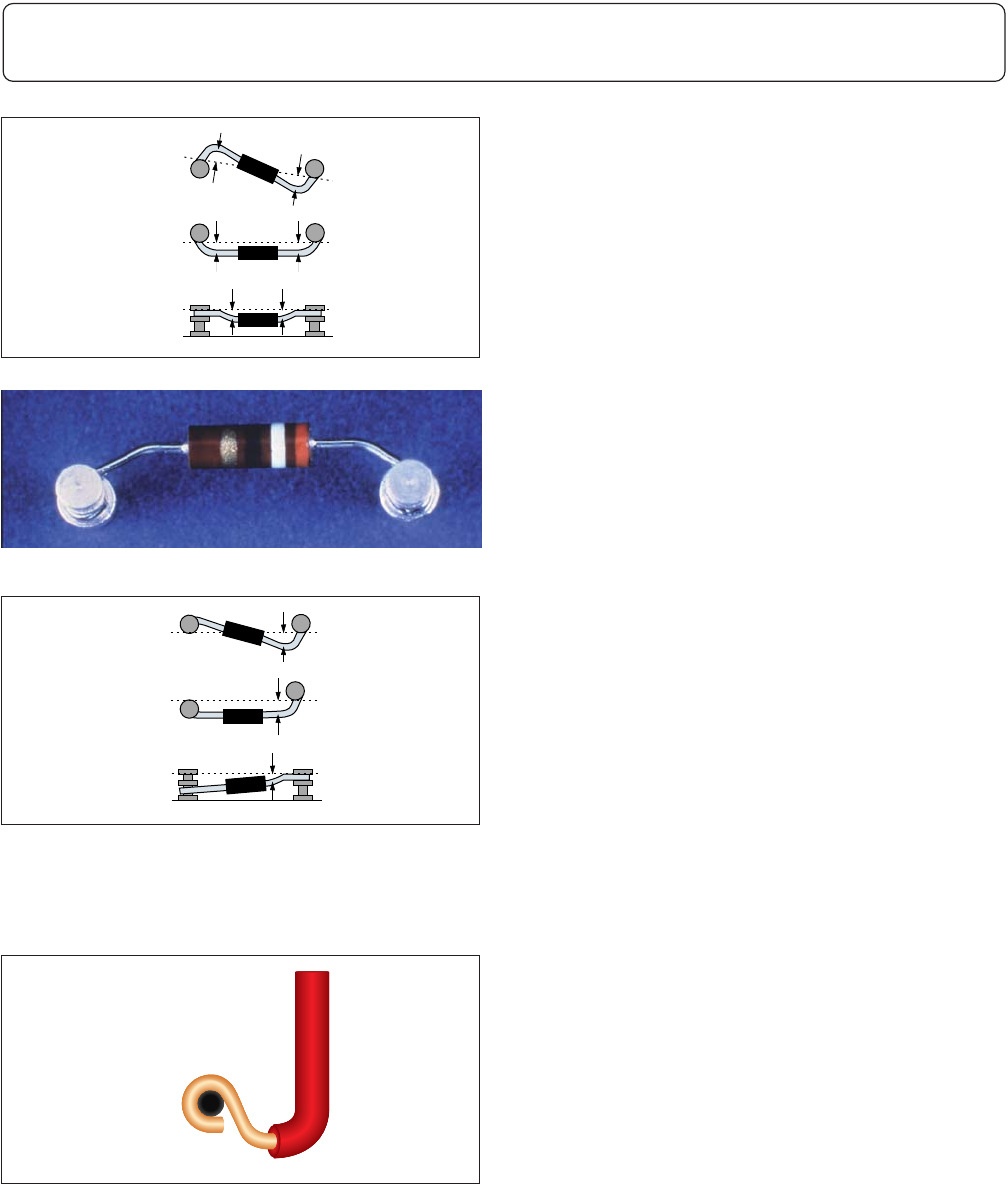

⽬标 - 1，2，3级
• 元器件本体轴线到接线柱边缘的距离至少
为元器件直径的一半（50%）或1.3mm[0.0511
in]，取两者中的较大者。
• 夹 子 或 粘 合 剂固定的元器件引线有应力释
放。
可接受 - 1，2，3级
• 一根引线有应力释放，只要元器件没有用夹
子或粘合剂，或采用其它方式固定。
•当元器件用夹子、粘合剂或采用其它方式固
定时，每根引线都有应力释放。
可接受
- 1级
缺陷 - 2，3级
• 导线围 绕 接 线柱的成形 方 向 与进线方向相
反。
图6-56
图6-57
图6-58
图6-59
6 接线柱连接
6.5.2 接线柱 – 应⼒释放 – 引线／导线弯曲
6-26 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

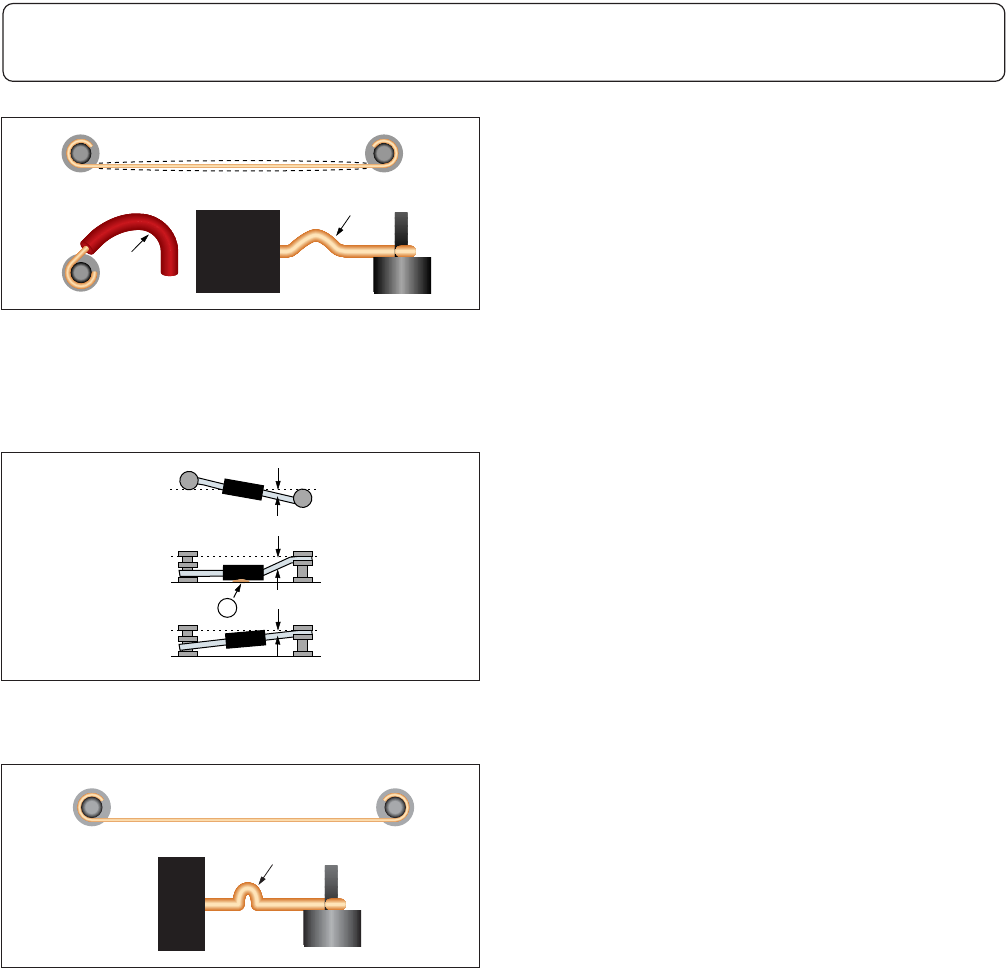

可接受 - 1，2，3级
• 导线在连接点之间被拉直，无弯曲或弧状，
但未被拉紧（A）。
• 导线没有扭折（B，C）。
缺陷 - 1，2，3级
• 无应力释放。
• 机 械固定的元器件所有引线都 没有应力释
放，图6-61。
• 导线在接线柱之间被拉紧，图6-62（A）。
• 引线／导线弯曲扭折，图6-62（B）。
1
图6-61
1. 粘合剂
A
B
C
图6-60
A
B
图6-62
6 接线柱连接
6.5.2 接线柱 – 应⼒释放 – 引线／导线弯曲（续）
6-27IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

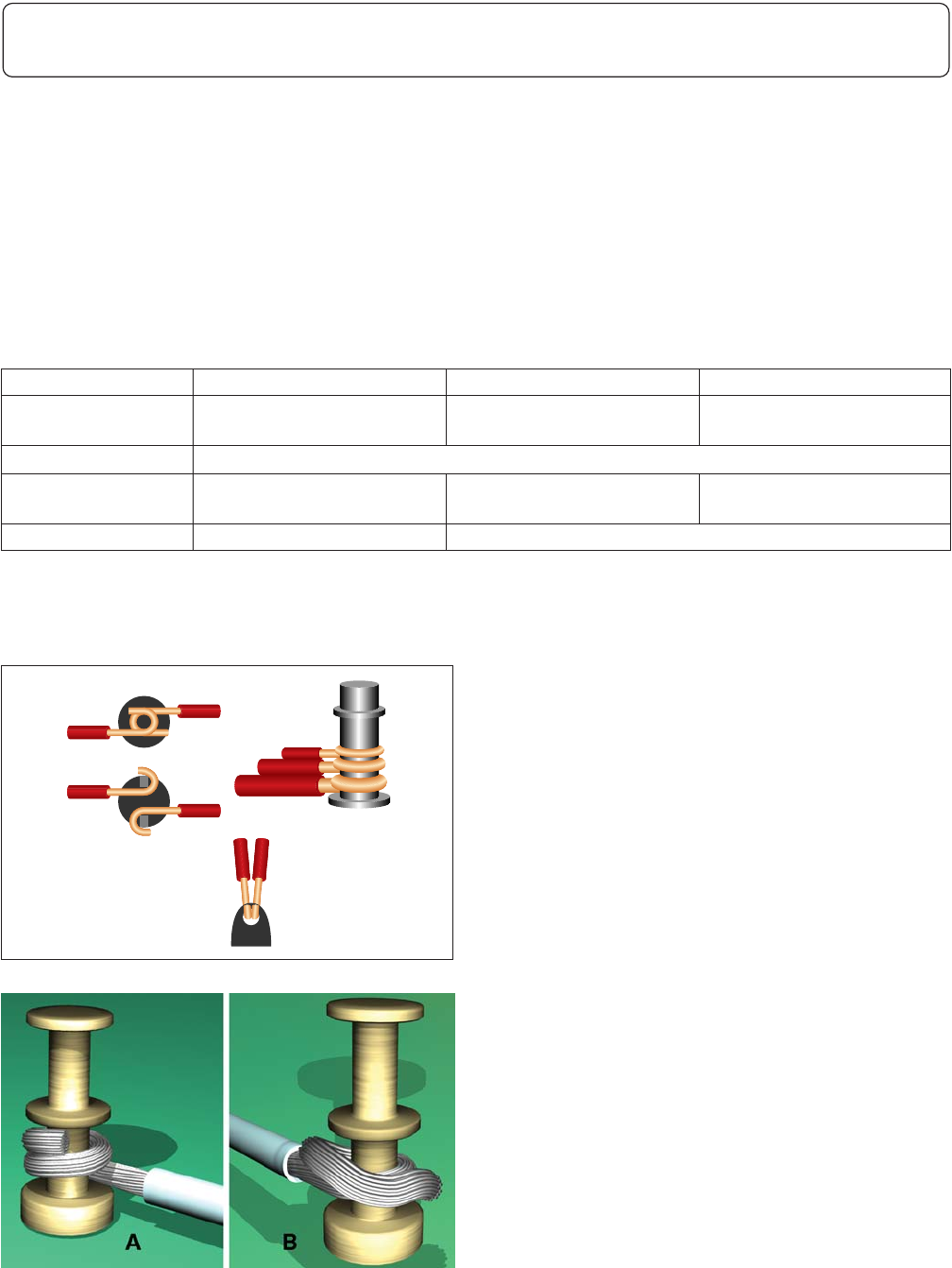

表6-3中总结出的接线柱导线缠绕要求对导线和元器件引线均适用。6.8至6.15节中与每种类型接线柱
或连接相关的要求只适用于那一种连接。
导线过缠绕 导线或引线缠绕接线柱柱干超过360°后，仍接触接线柱柱干，称之为导线过缠绕，图
6-64（A）。
导线重叠 导线或引线缠绕接线柱柱干超过360°后，与自身重叠，即未继续保持与接线柱柱干接触，
称之为导线重叠，图6-64（B）。
表6-3
接线柱引线／导线放置
接线柱类型 1级 2级 3级
塔形和直针形 <90°为缺陷
<90°为缺陷
≥90°至180°为制程警示
<180°为缺陷
双叉形 <90°为缺陷
钩形 <90°为缺陷
<90°为缺陷
≥90°至180°为制程警示
<180°为缺陷
穿孔形 与接线柱表面接触 <90°为缺陷
可接受 - 1，2，3级
• 接线柱上的绕线与接线柱基座及相互之间平
行。
• 在符合绝缘要求的情况下导线尽量靠近接线
柱基座。
• 缠绕的导体在接线柱上 没 有 互 相 交叉或重
叠。
• 校 准 部 件可以安 装 于空心接线柱顶部，图
6-65。
图6-63
图6-64
6 接线柱连接
6.6 接线柱 – 引线／导线放置 – 通⽤要求
6-28 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
