表 6-3 中 总 结 出的接 线柱导线缠绕 要求对 导线 和 元器 件 引线 均适 用。 6.8 至 6.15 节 中与 每种 类 型 接 线柱 或 连 接 相 关的要求 只 适 用于 那 一 种 连 接。 导线 过缠绕 导线 或 引线缠绕 接 线柱 柱 干 超 过 360° 后 ， 仍 接 触 接 线柱柱 干 ， 称 之 为 导线过缠绕 ，图 6-64 （ A ） 。 导线 重叠 导线 或 引线缠绕 接 线柱柱 干 超 过 360°…
可接受 - 1，2，3级
• 导线在连接点之间被拉直，无弯曲或弧状，
但未被拉紧（A）。
• 导线没有扭折（B，C）。
缺陷 - 1，2，3级
• 无应力释放。
• 机 械固定的元器件所有引线都 没有应力释
放，图6-61。
• 导线在接线柱之间被拉紧，图6-62（A）。
• 引线／导线弯曲扭折，图6-62（B）。
1
图6-61
1. 粘合剂
A
B
C
图6-60
A
B
图6-62
6 接线柱连接
6.5.2 接线柱 – 应⼒释放 – 引线／导线弯曲（续）
6-27IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
表6-3中总结出的接线柱导线缠绕要求对导线和元器件引线均适用。6.8至6.15节中与每种类型接线柱
或连接相关的要求只适用于那一种连接。
导线过缠绕 导线或引线缠绕接线柱柱干超过360°后，仍接触接线柱柱干，称之为导线过缠绕，图
6-64（A）。
导线重叠 导线或引线缠绕接线柱柱干超过360°后，与自身重叠，即未继续保持与接线柱柱干接触，
称之为导线重叠，图6-64（B）。
表6-3
接线柱引线／导线放置
接线柱类型 1级 2级 3级
塔形和直针形 <90°为缺陷
<90°为缺陷
≥90°至180°为制程警示
<180°为缺陷
双叉形 <90°为缺陷
钩形 <90°为缺陷
<90°为缺陷
≥90°至180°为制程警示
<180°为缺陷
穿孔形 与接线柱表面接触 <90°为缺陷
可接受 - 1，2，3级
• 接线柱上的绕线与接线柱基座及相互之间平
行。
• 在符合绝缘要求的情况下导线尽量靠近接线
柱基座。
• 缠绕的导体在接线柱上 没 有 互 相 交叉或重
叠。
• 校 准 部 件可以安 装 于空心接线柱顶部，图
6-65。

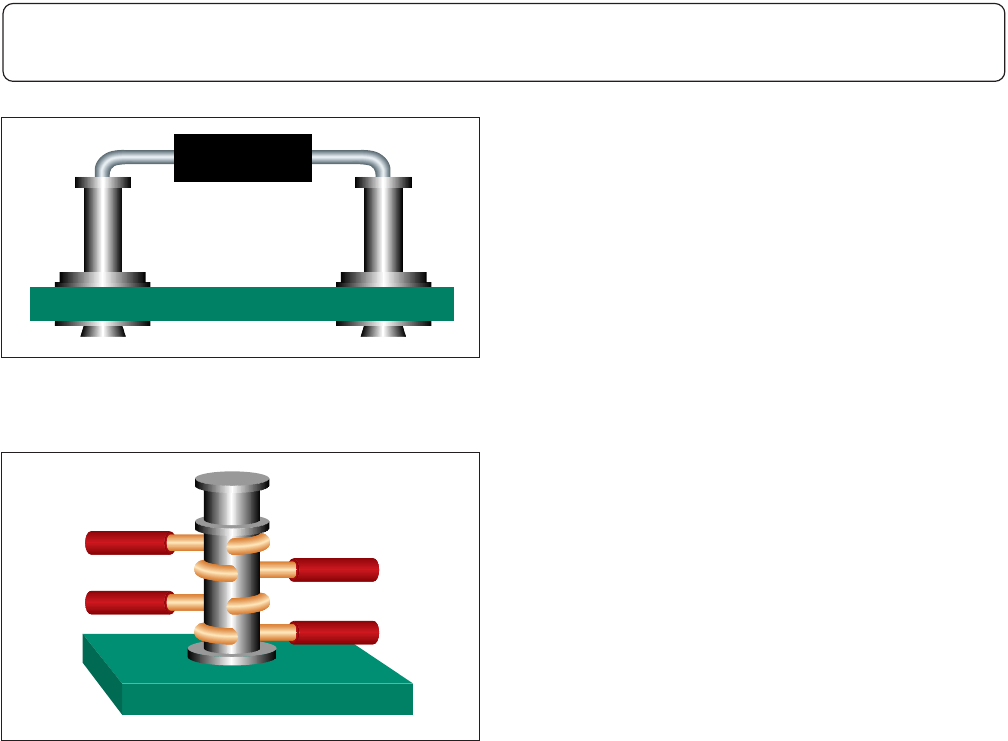

图6-63
图6-64
6 接线柱连接
6.6 接线柱 – 引线／导线放置 – 通⽤要求
6-28 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
可接受 - 1，2级
制程警⽰-3级
• 导线未紧靠接线柱基座，或未接触之前安装
的导线。
可接受 - 1级
缺陷 - 2，3级
• 为了接受尺寸过大的导线或导线组而修改了
接线柱。
可接受 - 1级
缺陷 - 2，3级
• 缠绕的导体在接线柱上互相交叉或重叠（未
图示）。
图6-66
图6-65
6 接线柱连接
6.6 接线柱 – 引线／导线放置 – 通⽤要求（续）
6-29IPC-A-610E-2010
2010年4月
