表 6-4 适 用于 连 接 至 塔形 接 线柱 和 直针形 接 线柱 的 引线 和 导线 。 表6-4 塔形和直针形接线柱引线／导线放置 2 条 件1 级 2 级 3 级 引线／导线 与接 线柱柱 干 缠绕 接 触 <90° 缺陷 引线／导线 与接 线柱柱 干 缠绕 接 触 为 90º 至 180º 可接受 制成警示 缺陷 引线／导线 与接 线柱柱 干 缠绕 接 触 ≥180º 可接受 引线／导线 与接 线柱柱 干 缠绕 接 触…
除非指明是针对某种具体类型的接线柱，下列要求对于所有接线柱都通用：
⽬标 - 1，2，3级
• 导线／引线与接线柱界面之间有100%的焊料
填充（缠绕的全部范围）。
• 焊料润湿导线／引线和接线柱，形成一个可辨
识的填充，呈羽状外延出一个平滑的边缘。
• 焊接连接内导线／引线的轮廓可清楚辨识。
可接受 - 1，2，3级
• 焊料填充至少达到导线／引线与接线柱环绕
界面的75%。
• 在导线与柱干接触区域焊料高度大于线径的
75%。
可接受
- 1级
制程警⽰ - 2，3级
• 焊接连接内导线／引线的轮廓不可辨识。

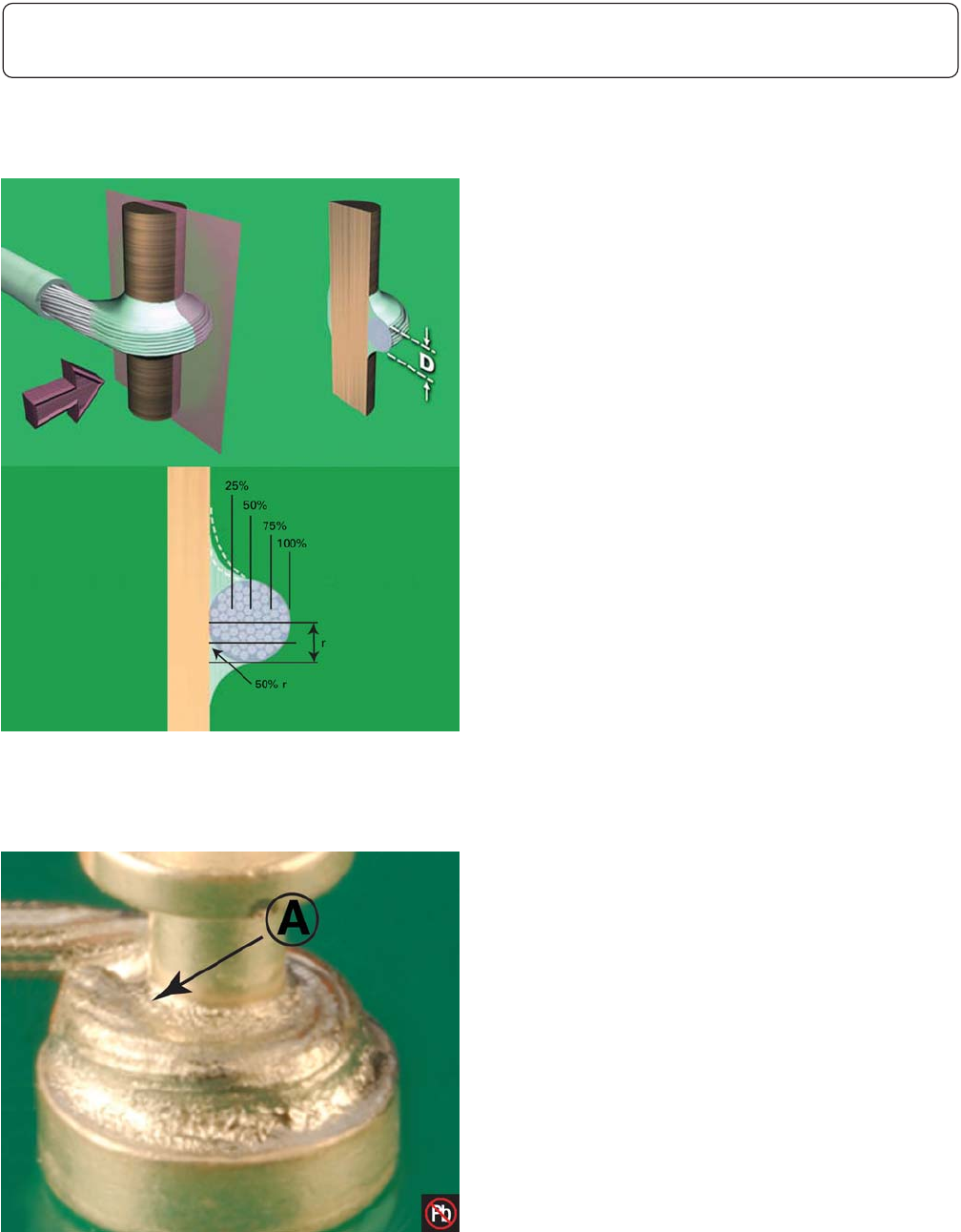

缺陷 - 1，2级
• 柱干与绕线之间的焊料下陷大于导线／引线
半径（r）的50%，图6-67。
缺陷 -3级
• 柱干与绕线之间的焊料下陷大于导线／引线
半径（r）的25%。
缺陷 - 1，2，3级
• 焊料填充小于导线／引线与接线柱环绕界面
的75%。
图6-67
图6-68
6 接线柱连接
6.7 接线柱 – 焊接 – 通⽤要求
6-30 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
表6-4适用于连接至塔形接线柱和直针形接线柱的引线和导线。
表6-4 塔形和直针形接线柱引线／导线放置
2
条件1级2级3级
引线／导线与接线柱柱干缠绕接触<90° 缺陷
引线／导线与接线柱柱干缠绕接触为90º至180º 可接受 制成警示 缺陷
引线／导线与接线柱柱干缠绕接触≥180º 可接受
引线／导线与接线柱柱干缠绕接触>360°，且与自身重叠
1
可接受 缺陷
导线违反最小电气间隙 缺陷
注1. 导线缠绕接线柱柱干超过360°，并仍保持与柱干接触，可看作是过缠绕或螺旋缠绕，图6-64（A）。导线缠绕接线柱柱干超过360°并与自身
重叠，没有继续保持与柱干接触，则视为导线重叠，图6-64（B）。
注2. AWG30及更细导线的要求，见6.14节。

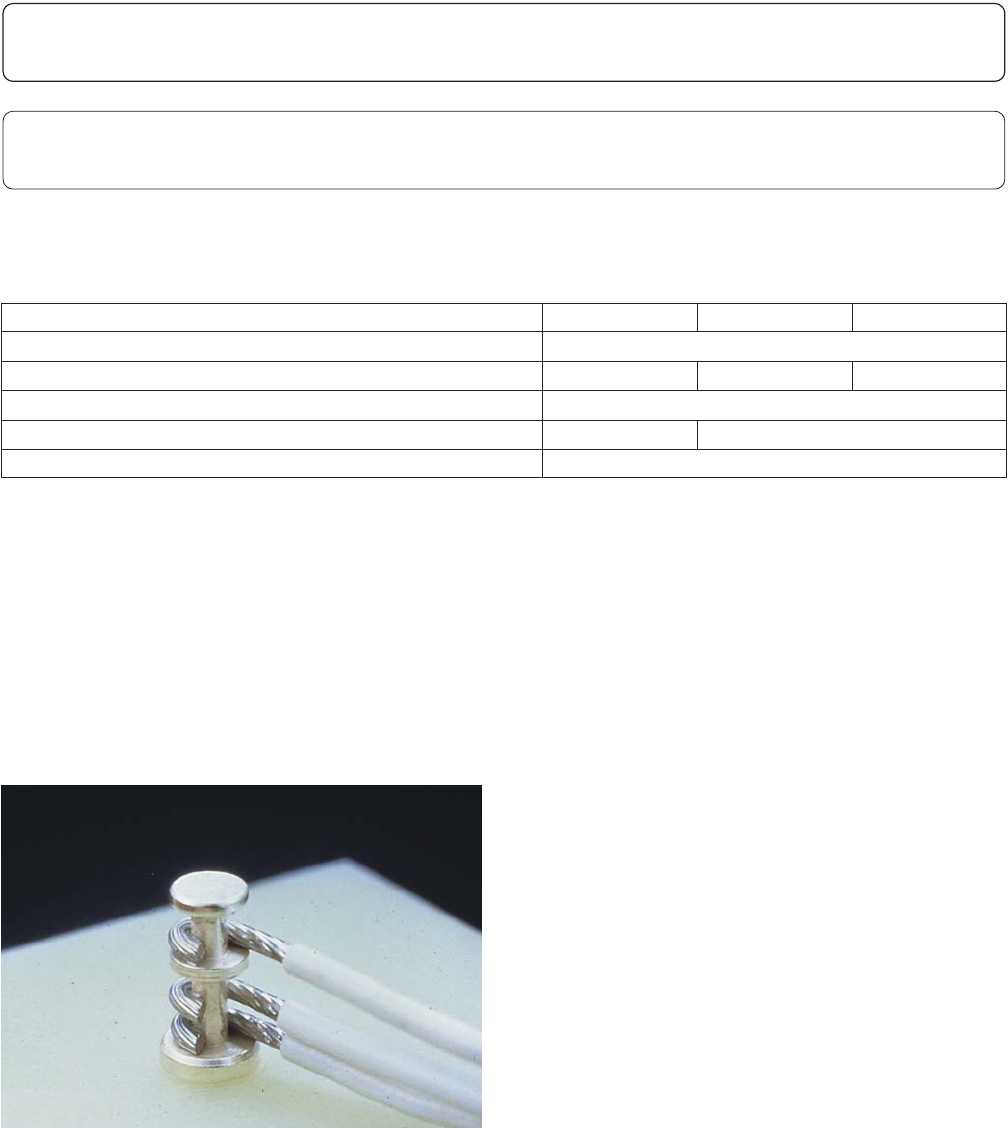

⽬标 - 1，2，3级
• 绕线相互及与接线柱基座平行。
• 导线紧靠接线柱基座或之前安装的导线。
• 直针形接线柱上，最顶部的导线位于距接线
柱顶端一个线径以下的位置。
• 各缠绕最少180°，最多270°。
• 导线和引线在焊接前与接线柱之间有牢固的
机械连接。
图6-69
6 接线柱连接
6.8 接线柱 – 塔形和直针形
6-31IPC-A-610E-2010
2010年4月
6.8.1 接线柱 – 塔形和直针形 – 引线／导线放置
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
可接受 - 1，2，3级
• 各导线和引线最少缠绕了180°且未重叠。
可接受 - 1级
缺陷 - 2，3级
• 导线末端与自身重叠。
制程警⽰-2级
• 接线柱上导线与圆形柱干缠绕接触90º至
180º。
缺陷 - 1，2级
• 接线柱上导线与圆形柱干的缠绕接触小于
90º。
缺陷 - 1，2，3级
• 导线线头伸出过长，违反最小电气间隙。
缺陷 -3级
• 接线柱上导线与圆形柱干的缠绕接触小于
180º。
图6-70
1. 上绕线槽
2. 下绕线槽
3. 接线柱基座
图6-71
6 接线柱连接
6.8.1 接线柱 – 塔形和直针形 – 引线／导线放置（续）
6-32 IPC-A-610E-2010
2010年4月
