IPC-A-610E CN2010年4月 - 第116页

表 6-5 适 用于 连 接 至 侧 面 进线双叉 接 线柱 的 引线 和 导线 。 表6-5 双叉接线柱引线／导线放置 – 侧 ⾯ 进 线 条 件1 级 2 级 3 级 缠绕 <90° 缺陷 缠绕 ≥90° 可接受 缠绕 >360° 且 导线末端 与 自 身 重叠 可接受 缺陷 违 反 最小 电 气 间 隙 缺陷 ⽬标 - 1，2，3级 • 导线 或 引线 接 触 接 线柱柱 干 的 两 个 平 行 面（ 弯曲 180° …

100%1 / 416
⽬标 - 1，2，3级
• 引线轮廓可辨识，导线和接线柱上的焊料流
动顺畅。
• 焊料填充于导线／引线与接线柱界面的所有
范围。
可接受 - 1，2，3级
•当导线／引线缠绕接线柱180°或以上时，焊
料至少润湿导线／引线与接线柱界面之间接
触区域的75%。
• 在导线与柱干接触区域焊料高度大于线径的
75%。
可接受 - 1，2级
• 导线／引线缠绕90°至180°时，焊料润湿导线／
引线与接线柱界面之间接触区域的100%。
可接受 - 1级
制程警⽰ - 2，3级
• 焊接连接中的导线／引线不可辨识。
缺陷 -
1，2级
•当导线／引线缠绕大于90°且小于180°时，焊
料对引线与接线柱接触界 面的润湿未达到
100%。
• 柱干与绕线之 间的焊料下陷大于导线半径的
50%。
缺陷 -3级
• 柱干与绕线之间的焊料下陷大于导线半径的
25%。
缺陷 - 1，2，3级
•当导线／引线缠绕达到或大于180°时，焊料
填充小于引线与接线柱接触界面的75%。

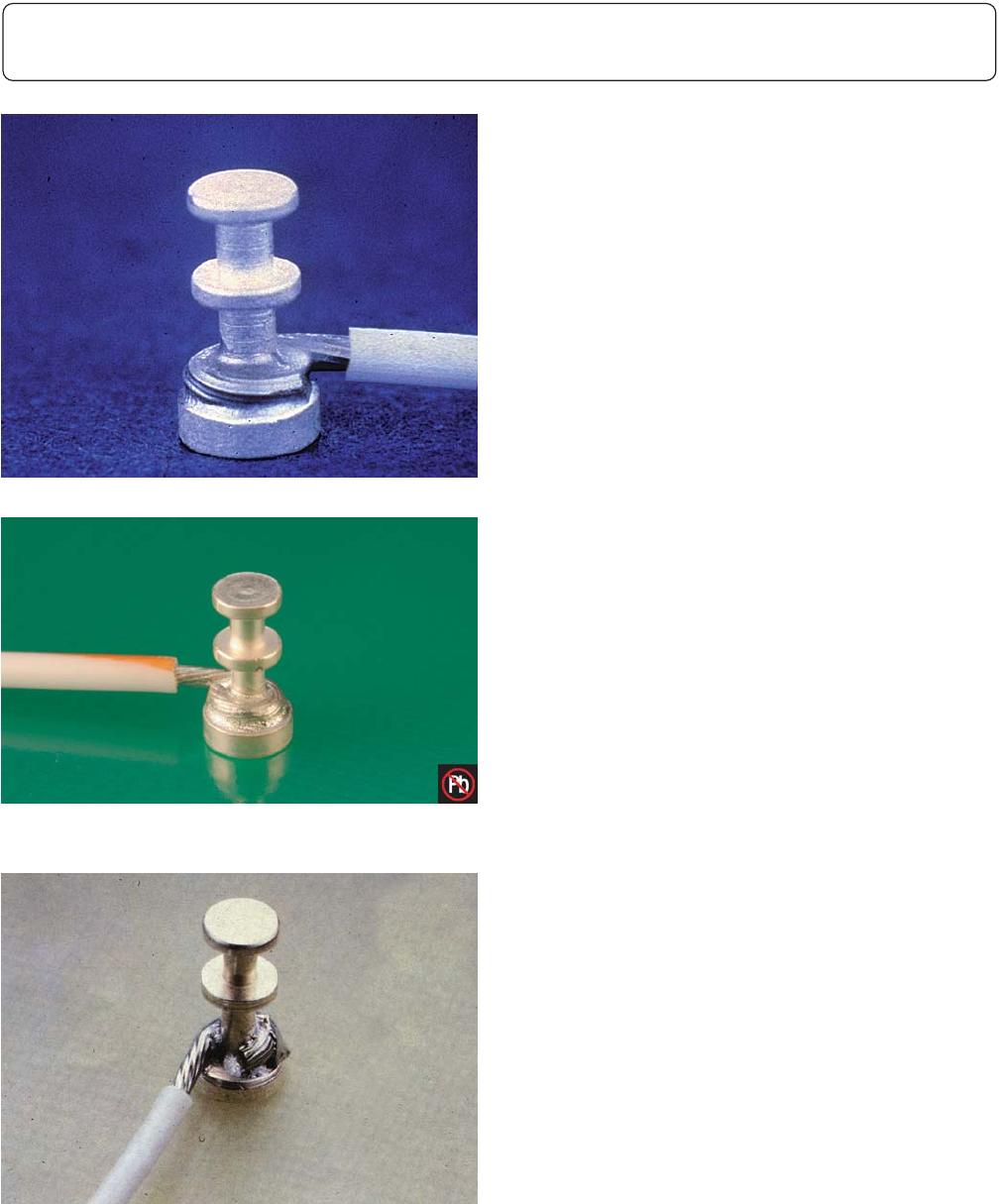

图6-72
图6-73
图6-74
6 接线柱连接
6.8.2 接线柱 – 塔形和直针形 – 焊接
6-33IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
表6-5适用于连接至侧面进线双叉接线柱的引线和导线。
表6-5 双叉接线柱引线／导线放置 – 侧⾯进线
条件1级2级3级
缠绕<90° 缺陷
缠绕≥90° 可接受
缠绕>360°且导线末端与自身重叠 可接受 缺陷
违反最小电气间隙 缺陷
⽬标 - 1，2，3级
• 导线或引线接触接线柱柱干的两个平行
面（弯曲180°）。
• 导线剪切端接触接线柱。
• 缠绕无重叠。
•将最粗的导线放于底部依序向上放置。
•多根导线交替缠绕在接线柱的柱干上。

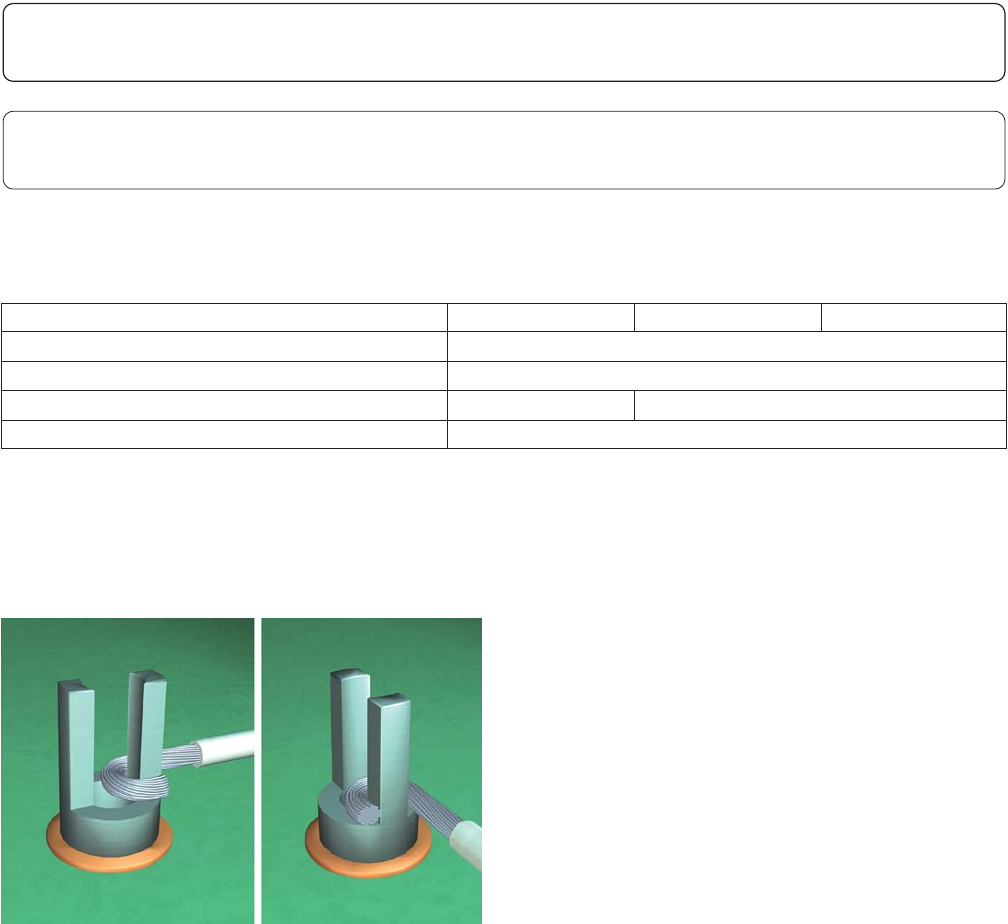

图6-75
6 接线柱连接
6.9 接线柱 – 双叉形
6-34 IPC-A-610E-2010
2010年4月
6.9.1 接线柱 – 双叉形 – 引线／导线放置 – 侧⾯进线连接
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
可接受 - 1，2，3级
• 导线末端伸出接线柱的基座，只要保持最小
电气间隙。
• 导线穿过槽中间且至少有效接触柱干的一个
角。
• 绕线无任何超出接线柱柱干顶端的部分。
•如果要求，导线缠绕至少达到90°。
可接受 - 1，2级
• 直径为0.75mm[0.0295in]或更粗的导线／引线
直接从柱干中间穿过。
注：0.75mm[0.0295in]约等于22AWG多股导线
的直径。
可接受 - 3级
• 直径为0.75mm[0.0295in]或更粗的导线／引线
直接从柱干中间穿过并加固，见6.9.3节。
图6-76
6 接线柱连接
6.9.1 接线柱 – 双叉形 – 引线／导线放置 – 侧⾯进线连接（续）
6-35IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
