作为6.9.1节或6.11节关于缠绕要求的另一种选择，以下要求（总结于表6-7中）适用于导线／引线／
元器件采用加固、粘接或其它挟持方法对焊接连接提供支撑的情形。

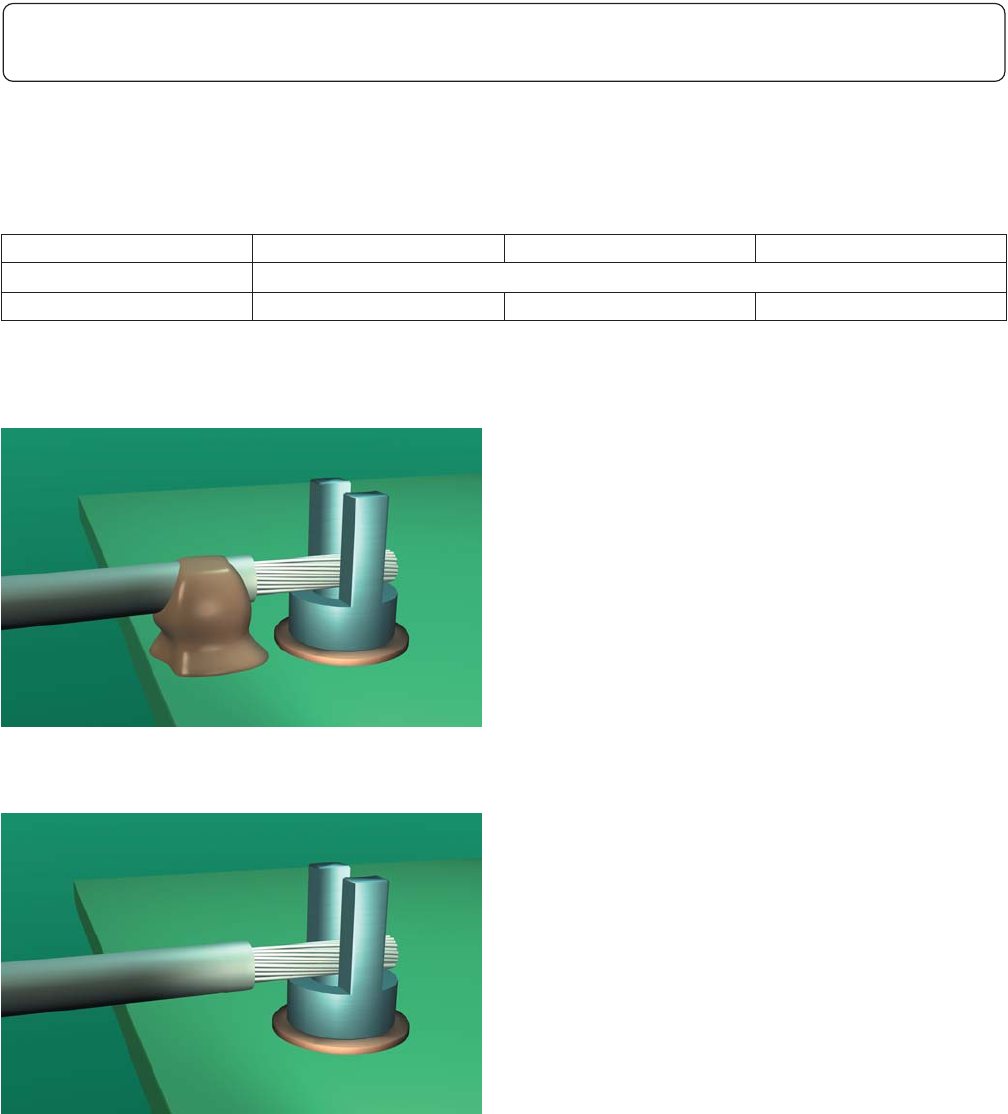

表6-7 侧⾯进线直接穿过柱⼲的加固要求 – 双叉接线柱
导线直径 1级 2级 3级
<0.75mm[0.0295in]
1
如未加固，为缺陷
≥0.75mm[0.0295in]
2
如未加固，可接受 如未加固，为制程警示 如未加固，为缺陷
注1：AWG22及更细的导线。
注2：AWG20及更粗的导线。
⽬标 - 1，2，3级
• 导线用永久性的加固装置被永久地固定或挟
持。
• 导线接触接线柱基座或之前安装的导线。
• 导线穿过双叉接线柱中间的槽。
可接受 - 1级
制程警⽰-2级
• 大于或等于0.75mm[0.0295in]的导线／引线缠
绕接线柱小于90°且未加固。
缺陷 - 1，2级
• 小于0.75mm[0.0295in]的导线／引线缠绕接线
柱小于90°且未加固。
缺陷 -3级
• 任何直着穿过而未加固的导线。
图6-82
图6-83
6 接线柱连接
6.9.3 接线柱 – 双叉形 – 引线／导线放置 – 导线的加固
6-38 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
⽬标 - 1，2，3级
• 引线轮廓可辨识，导线和接线柱上的焊料流
动顺畅。
• 焊料填充于导线／引线与接线柱界面的所有
范围。
图6-84
图6-85
6 接线柱连接
6.9.4 接线柱 – 双叉形 – 焊接
6-39IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
可接受 - 1，2，3级
•当导线／引线缠绕180°以上时，焊料至少润
湿导线／引线与接线柱界面之间接触区域的
75%。
•当导线／引线缠绕小于 180°时，焊 料 润湿
导线／引线与接线柱界面之 间接触区域 的
100%。
• 对于顶部进线，焊料达到接线柱柱干高度的
75%。
可接受 - 1级
制程警⽰ - 2，3级
• 焊接连接中的导线／引线末端不可辨识。
图6-87
图6-86
图6-88
6 接线柱连接
6.9.4 接线柱 – 双叉形 – 焊接(续)
