可接受 - 1，2，3级
•当导线／引线缠绕180°以上时，焊料至少润
湿导线／引线与接线柱界面之间接触区域的
75%。
•当导线／引线缠绕小于 180°时，焊 料 润湿
导线／引线与接线柱界面之 间接触区域 的
100%。
• 对于顶部进线，焊料达到接线柱柱干高度的
75%。
可接受 - 1级
制程警⽰ - 2，3级
• 焊接连接中的导线／引线末端不可辨识。

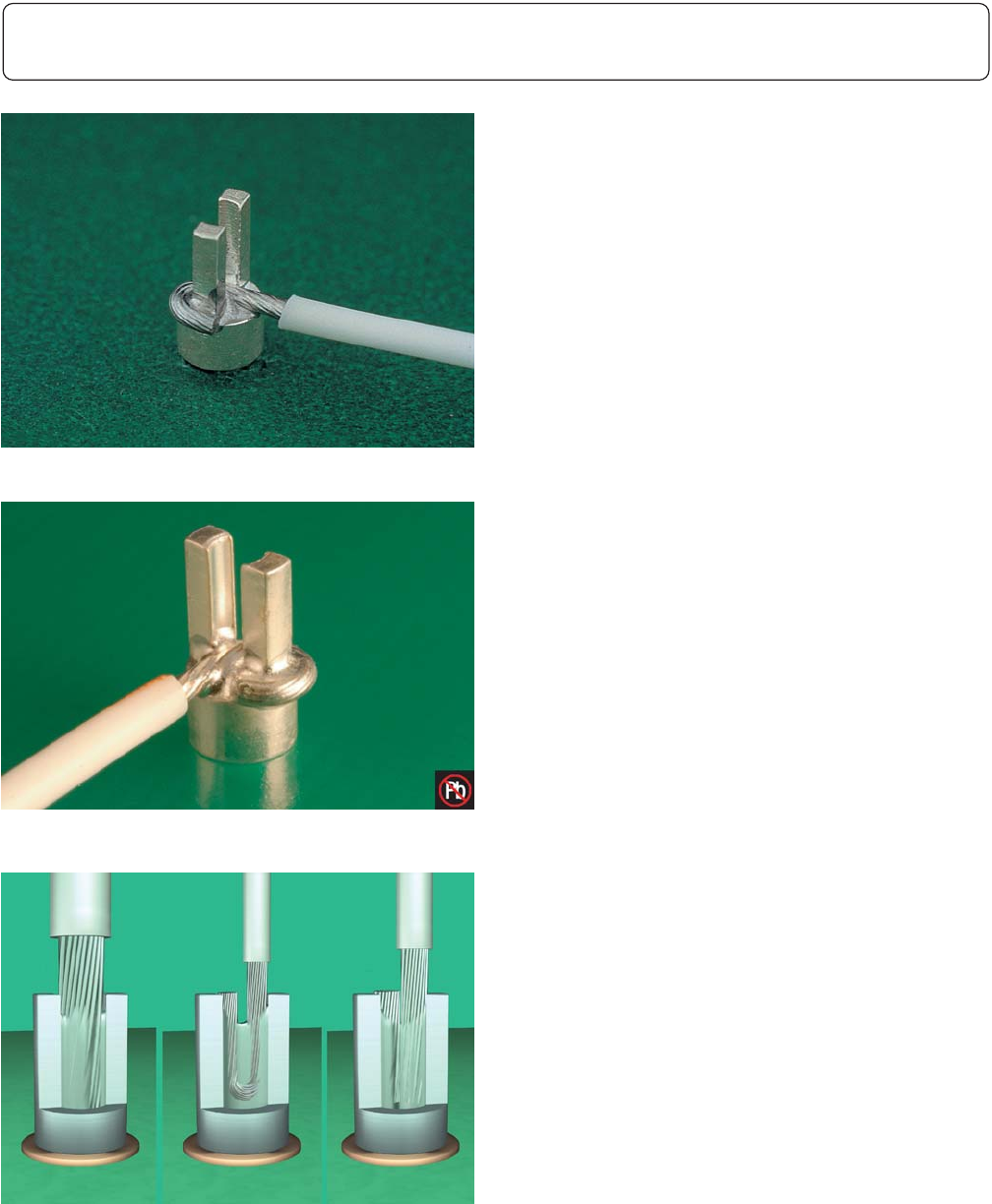

图6-87
图6-86
图6-88
6 接线柱连接
6.9.4 接线柱 – 双叉形 – 焊接(续)
6-40 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
缺陷 - 1，2级
• 柱干和导线之间的焊料下陷大于导线半径的
50%。
缺陷 - 1，2，3级
• 对于顶部进线，焊料少于接线柱柱干高度的
75%。
•当缠绕不足180°时，填充不到引线与接线柱
接触界面的100%（未图示）。
•当缠绕达到或超过180°时，填充不到引线与
接线柱接触界面的75%（未图示）。
缺陷 -3级
• 柱干和导线之间的焊料下陷大于导线半径的
25%。
图6-89
6 接线柱连接
6.9.4 接线柱 – 双叉形 – 焊接(续)
6-41IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
⽬标 - 1，2，3级
• 引线或导线贯穿整个接线槽且在接线槽出口
处可辨识。
• 导线接触接线槽基座或之前安装的导线。
可接受 - 1，2，3级
• 引线或导线末端可辨识于接线槽出口处。
• 导线端子的任何部分未超 出接线柱柱干顶
部。
注：槽形接线柱不要求缠绕。
可接受 - 1级
制程警⽰-2级
缺陷 -3级
• 引线末端在接线槽出口处不可辨识。
• 导线超出接线柱柱干顶部。
缺陷 - 1，2，3 级
• 导线末端违反最小电气间隙。

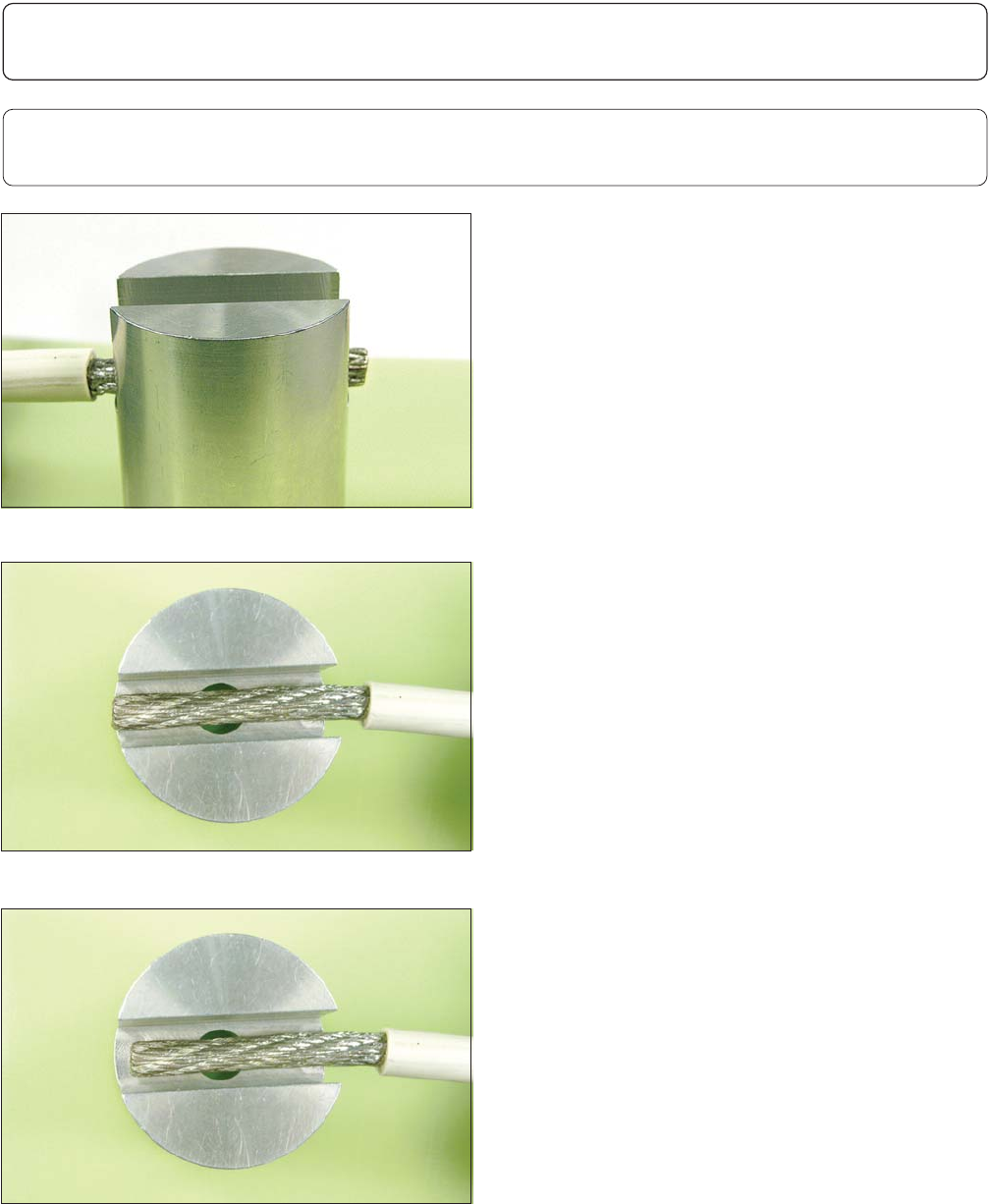

图6-90
图6-91
图6-92
6 接线柱连接
6.10 接线柱 – 槽形
6-42 IPC-A-610E-2010
2010年4月
6.10.1 接线柱 – 槽形 – 引线／导线放置
