⽬标 - 1，2，3级 • 引线 轮 廓 可 辨 识 ， 导线 和接 线柱 上的 焊 料 流 动 顺 畅 。 • 焊 料 填充 于 导线／引线 与接 线柱 接 触 界 面的所有 范围 。 可接受 - 1，2，3级 • 缠绕 等 于 或 大于 180° 时， 焊 料 填充 至 少连 接了 导线 与接 线柱 接 触 界 面的 75% 。 • 缠绕小 于 180° 时， 焊 料 填充连 接了 导线 与接 线柱 接 触 界 面的 100% 。 …
可接受 - 2，3级
• 导线缠绕等于或大于90º，或导线接触接线柱
的两个面。
可接受 - 1级
缺陷 - 2，3级

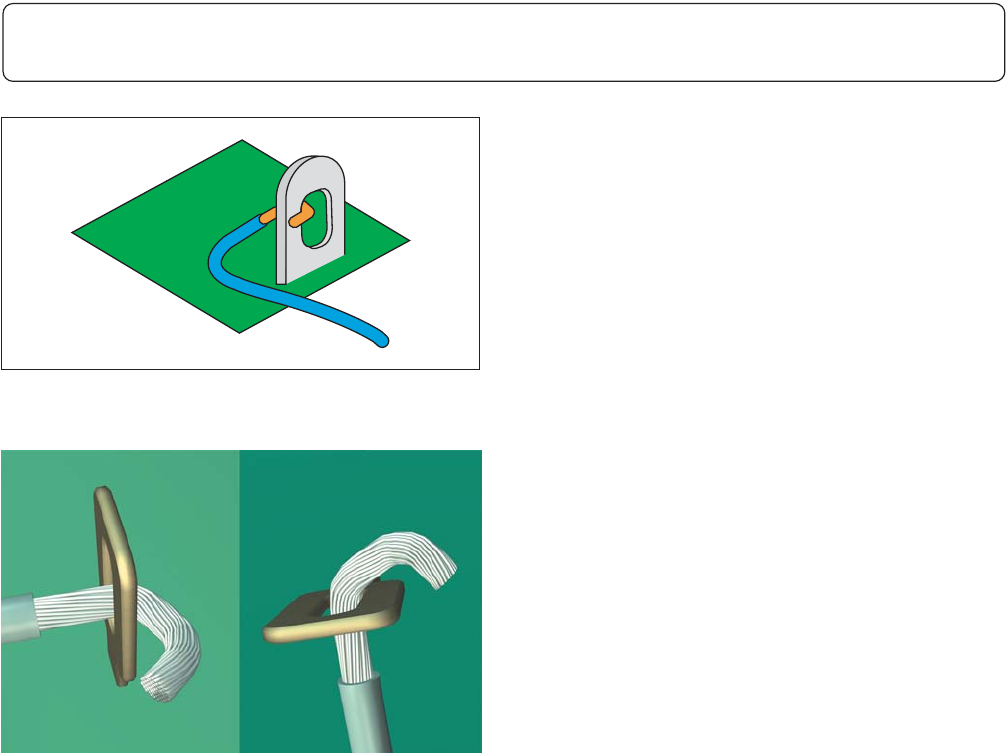

• 导线缠绕不到90°或导线未接触接线柱的两个
面。
• 导线未穿过接线柱的孔。
可接受 - 1级
缺陷 - 2，3级
• 导线末端与自身重叠。
缺陷 - 2，3级
• 为了接受尺寸过大的导线或导线组而修改了
接线柱。
缺陷 - 1，2，3级
• 导线末端违反与非公共导体的最小电气间隙
（未图示）。
图6-98
图6-99
6 接线柱连接
6.11.1 接线柱 – 穿孔形 – 引线／导线放置（续）
6-45IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
⽬标 - 1，2，3级
• 引线轮廓可辨识，导线和接线柱上的焊料流动顺畅。
• 焊料填充于导线／引线与接线柱接触界面的所有范围。
可接受 - 1，2，3级
• 缠绕等于或大于180°时，焊料填充至少连接了导线与接
线柱接触界面的75%。
• 缠绕小于180°时，焊料填充连接了导线与接线柱接触界
面的100%。
可接受 - 1级
制程警⽰ - 2，3级
• 焊接连接中的导线／引线不可辨识。
缺陷 - 1，2级
• 柱干和缠绕导线之间焊料的下陷大于导线半径的50%。
缺陷 -
1，2，3级
• 缠绕小于180°时，引线与接线柱接触界面的填充小于
100%。
• 缠绕等于或大于180°时，引线与接线柱接触界面的填充
小于75%。
缺陷 -3级
• 柱干和缠绕导线之间焊料的下陷大于导线半径的25%。
图6-100
图6-101
图6-102
图6-103
6 接线柱连接
6.11.2 接线柱 – 穿孔形 – 焊接
6-46 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
表6-9适用于连接至钩形接线柱的引线和导线。
表6-9 钩形接线柱引线／导线放置
条件1级2级3级
引线／导线与接线柱柱干缠绕接触<90° 缺陷
引线／导线与接线柱柱干缠绕接触90º至<180º。 可接受 制程警示 缺陷
引线／导线与接线柱柱干缠绕接触≥180º。 可接受
导线末端与自身重叠 可接受 缺陷
钩的末端与最近导线的距离小于1倍的线径 可接受 制程警示 缺陷
连接到钩弧外的导线与接线柱基座的间距小于两倍线径
或1mm[0.039in]，取两者中的较大者。
可接受 制程警示 缺陷
导线违反最小电气间隙 缺陷
⽬标 - 1，2，3级
• 导线连接在钩形接线柱的180°弧形段内。
• 导线互相之间不重叠。
图6-104
