表 6-9 适 用于 连 接 至 钩 形 接 线柱 的 引线 和 导线 。 表6-9 钩形接线柱引线／导线放置 条 件1 级 2 级 3 级 引线／导线 与接 线柱柱 干 缠绕 接 触 <90° 缺陷 引线／导线 与接 线柱柱 干 缠绕 接 触 90º 至 <180º 。 可接受 制程警示 缺陷 引线／导线 与接 线柱柱 干 缠绕 接 触 ≥180º 。 可接受 导线末端 与 自 身 重叠 可接受 缺陷 钩 的 末端 与 最…

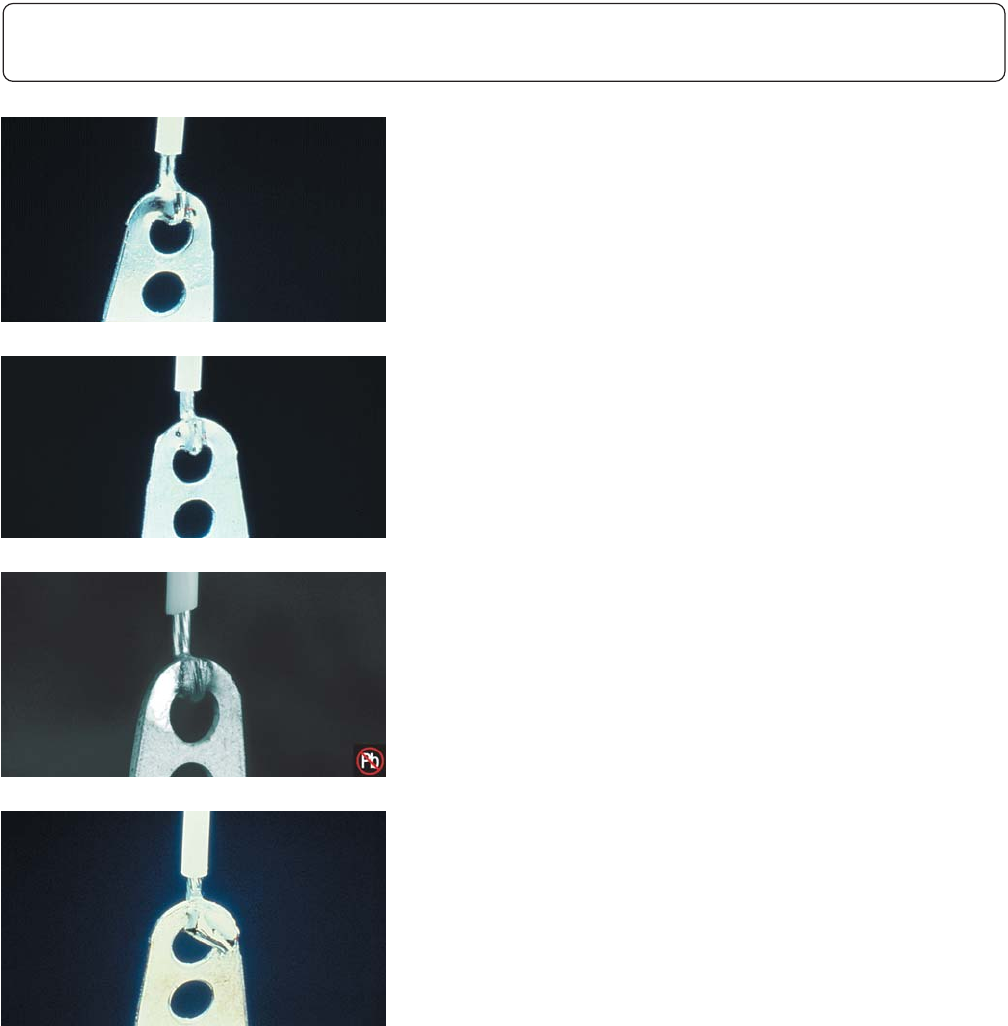

⽬标 - 1，2，3级
• 引线轮廓可辨识，导线和接线柱上的焊料流动顺畅。
• 焊料填充于导线／引线与接线柱接触界面的所有范围。
可接受 - 1，2，3级
• 缠绕等于或大于180°时，焊料填充至少连接了导线与接
线柱接触界面的75%。
• 缠绕小于180°时，焊料填充连接了导线与接线柱接触界
面的100%。
可接受 - 1级
制程警⽰ - 2，3级
• 焊接连接中的导线／引线不可辨识。
缺陷 - 1，2级
• 柱干和缠绕导线之间焊料的下陷大于导线半径的50%。
缺陷 -
1，2，3级
• 缠绕小于180°时，引线与接线柱接触界面的填充小于
100%。
• 缠绕等于或大于180°时，引线与接线柱接触界面的填充
小于75%。
缺陷 -3级
• 柱干和缠绕导线之间焊料的下陷大于导线半径的25%。
图6-100
图6-101
图6-102
图6-103
6 接线柱连接
6.11.2 接线柱 – 穿孔形 – 焊接
6-46 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

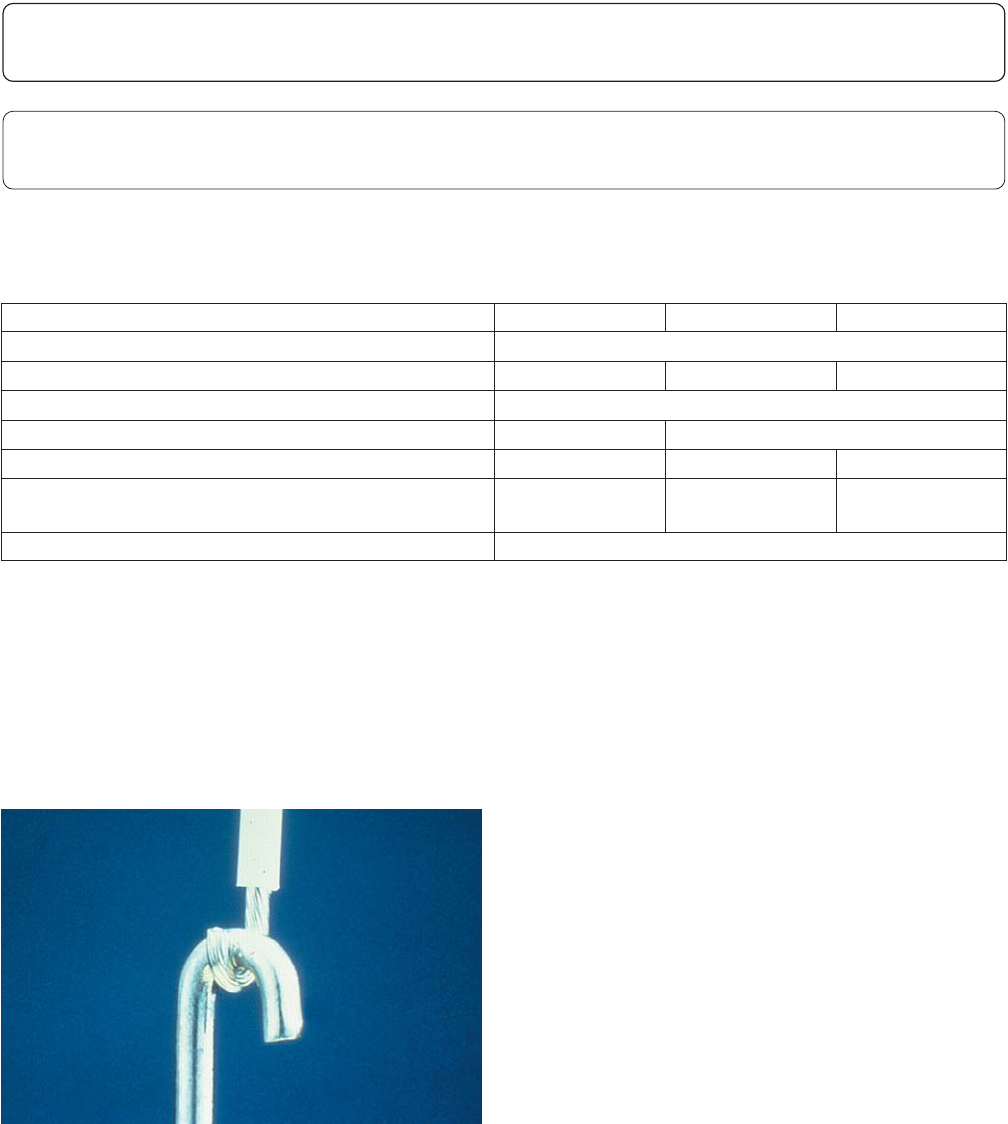

表6-9适用于连接至钩形接线柱的引线和导线。
表6-9 钩形接线柱引线／导线放置
条件1级2级3级
引线／导线与接线柱柱干缠绕接触<90° 缺陷
引线／导线与接线柱柱干缠绕接触90º至<180º。 可接受 制程警示 缺陷
引线／导线与接线柱柱干缠绕接触≥180º。 可接受
导线末端与自身重叠 可接受 缺陷
钩的末端与最近导线的距离小于1倍的线径 可接受 制程警示 缺陷
连接到钩弧外的导线与接线柱基座的间距小于两倍线径
或1mm[0.039in]，取两者中的较大者。
可接受 制程警示 缺陷
导线违反最小电气间隙 缺陷
⽬标 - 1，2，3级
• 导线连接在钩形接线柱的180°弧形段内。
• 导线互相之间不重叠。
图6-104
6 接线柱连接
6.12 接线柱 – 钩形
6-47IPC-A-610E-2010
2010年4月
6.12.1 接线柱 – 钩形 – 引线／导线放置
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

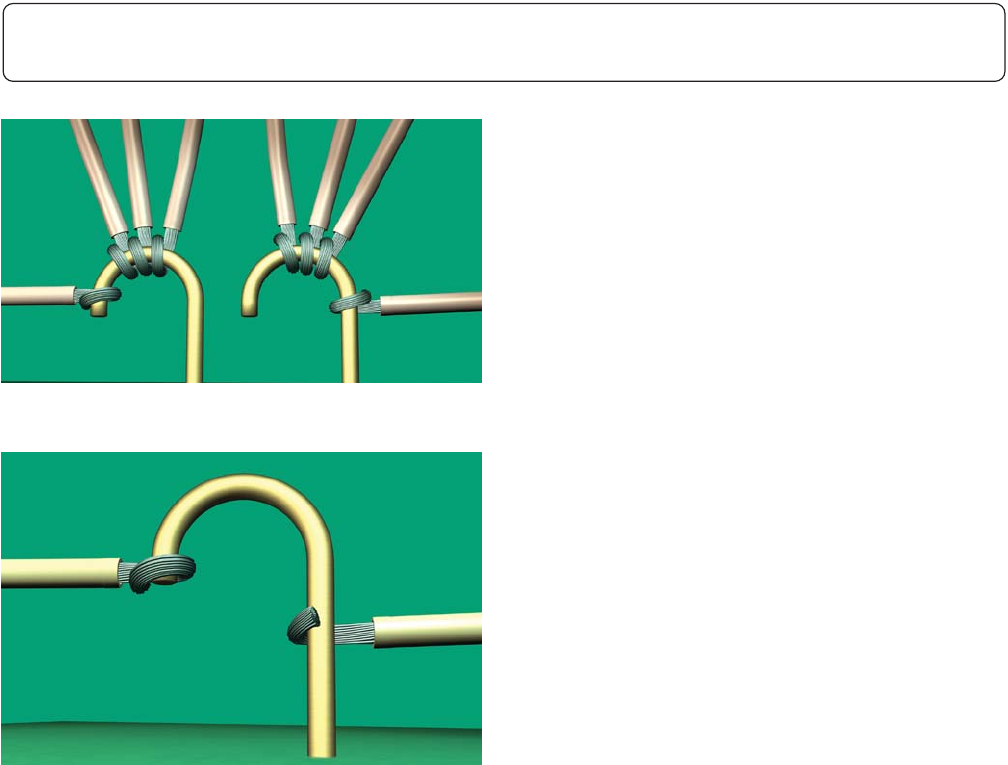

可接受 - 1，2，3级
• 导线接触并缠绕接线柱至少180°。
• 钩形接线柱末端到最近导线的距离至少为1倍
的线径。
可接受 - 1级
制程警⽰-2级
缺陷 -3级
• 导线缠绕在至钩形接线柱末端不到1倍线径的
范围内。
• 导线固定在接线钩的弧形以外，并且距离接
线柱基座不到2倍线径或1.0mm[0.039in]，取
两者中的较大者。
• 导线缠绕接线柱小于180°。
缺陷 - 1，2级
• 导线缠绕接线柱小于90°。
可接受
- 1级
缺陷 - 2，3级
• 导线末端与自身重叠。
缺陷 - 1，2，3级
• 导线末端违反 与 非 公 导导体的 最小电气间
隙。
图6-105
图6-106
6 接线柱连接
6.12.1 接线柱 – 钩形 – 引线／导线放置（续）
