⽬标 - 1，2，3级 • 导线垂直插入焊锡 杯 并 且 在 整 个 焊锡 杯 深 度 内 接 触焊锡 杯 后墙 或 其 它 已 插入 的 导线 。 图6-110 图6-111 6 接线柱连接 6.13 接线柱 – 焊锡杯 6-50 IPC-A-610E-2010 2010 年 4 月 6.13.1 接线柱 – 焊锡杯 – 引线／导线放置 SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR…

100%1 / 416
⽬标 - 1，2，3级
• 引线轮廓可辨识；导线和接线柱上的焊料流
动顺畅。
• 焊料填充于导线／引线与接线柱界面的所有
范围。
可接受 - 1，2，3级
• 导线／引线缠绕大于等于180°时，焊料至少
润湿导线／引线与接线柱界面之间接触区域
的75%。
• 导线／引线缠绕小于180°时，焊料润湿导线／
引线与接线柱界面之间接触区域的100%。
可接受 - 1级
制程警⽰ - 2，3级
• 焊接连接中的导线／引线不可辨识。
缺陷 - 1，2级
• 柱干和缠绕导线之间的焊料下陷大于导线半
径的50%。
缺陷 -
1，2，3级
• 导线／引线缠绕小于180°时，填充小于引线
与接线柱界面之间接触区域的100%。
• 导线／引线缠绕大于等于180°时，焊料填充
小于导线／引线与接线柱界面之间接触区域
的75%。
缺陷 -3级
• 柱干和缠绕导线之间的焊料下陷大于导线半
径的25%。

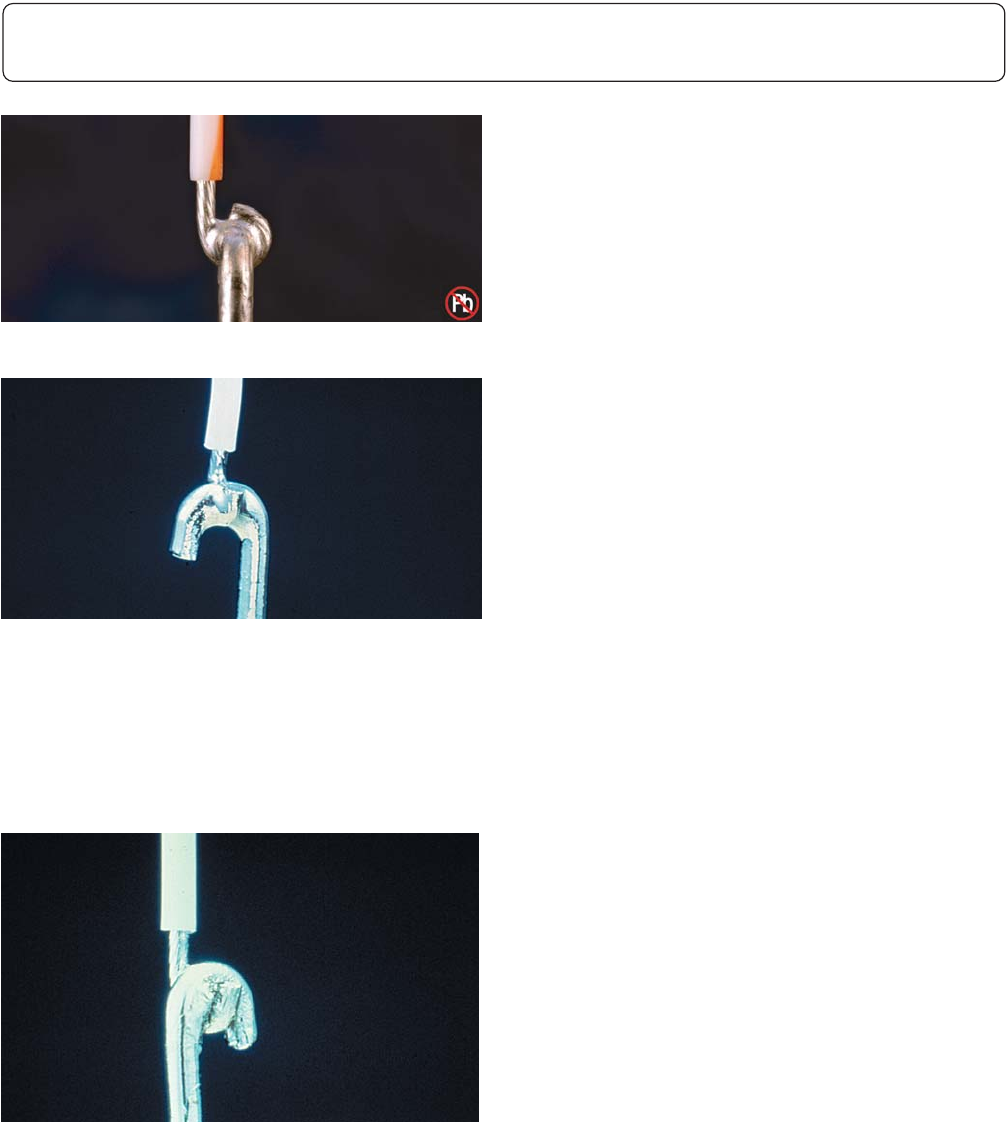

图6-108
图6-107
图6-109
6 接线柱连接
6.12.2 接线柱 – 钩形 – 焊接
6-49IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
⽬标 - 1，2，3级
• 导线垂直插入焊锡杯并且在整个焊锡杯深度
内接触焊锡杯后墙或其它已插入的导线。

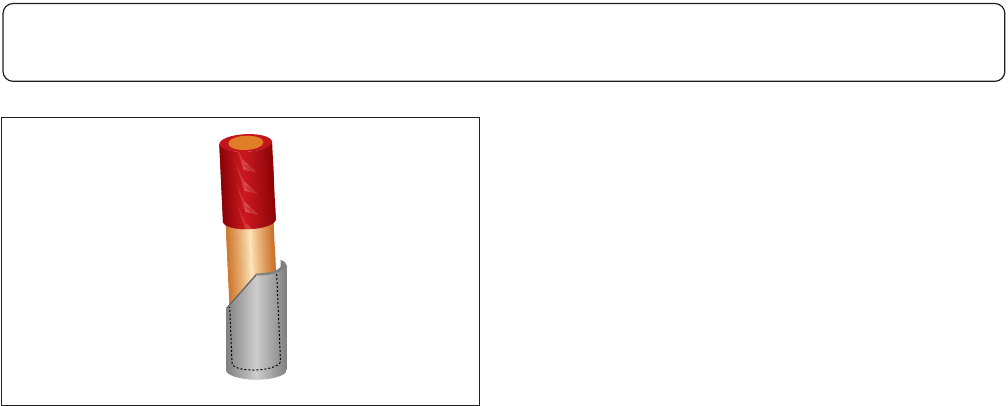

图6-110
图6-111
6 接线柱连接
6.13 接线柱 – 焊锡杯
6-50 IPC-A-610E-2010
2010年4月
6.13.1 接线柱 – 焊锡杯 – 引线／导线放置
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
可接受 - 1，2，3级
• 导线满度插入焊锡杯。
• 导线接触焊锡杯后墙。
• 导线未影响后续组装步骤。
•没有为了适 合接线柱而 切 割或修改导线股
线。
•多根导线未扭绞在一起。
可接受 - 1级
制程警⽰ - 2，3级
• 导线没有接触后墙或其它导线。
制程警⽰-2级
缺陷 -3级
• 导线没有满度插入焊锡杯。
可接受 - 1级
缺陷 - 2，3级
• 为了接受尺寸过大的导线或导线组而修改了
接线柱。
缺陷 - 1，2，3级
• 股线不符合6.3.2节的要求。
• 未 接 触焊锡杯 后墙的 导线影响后 续组装步
骤。

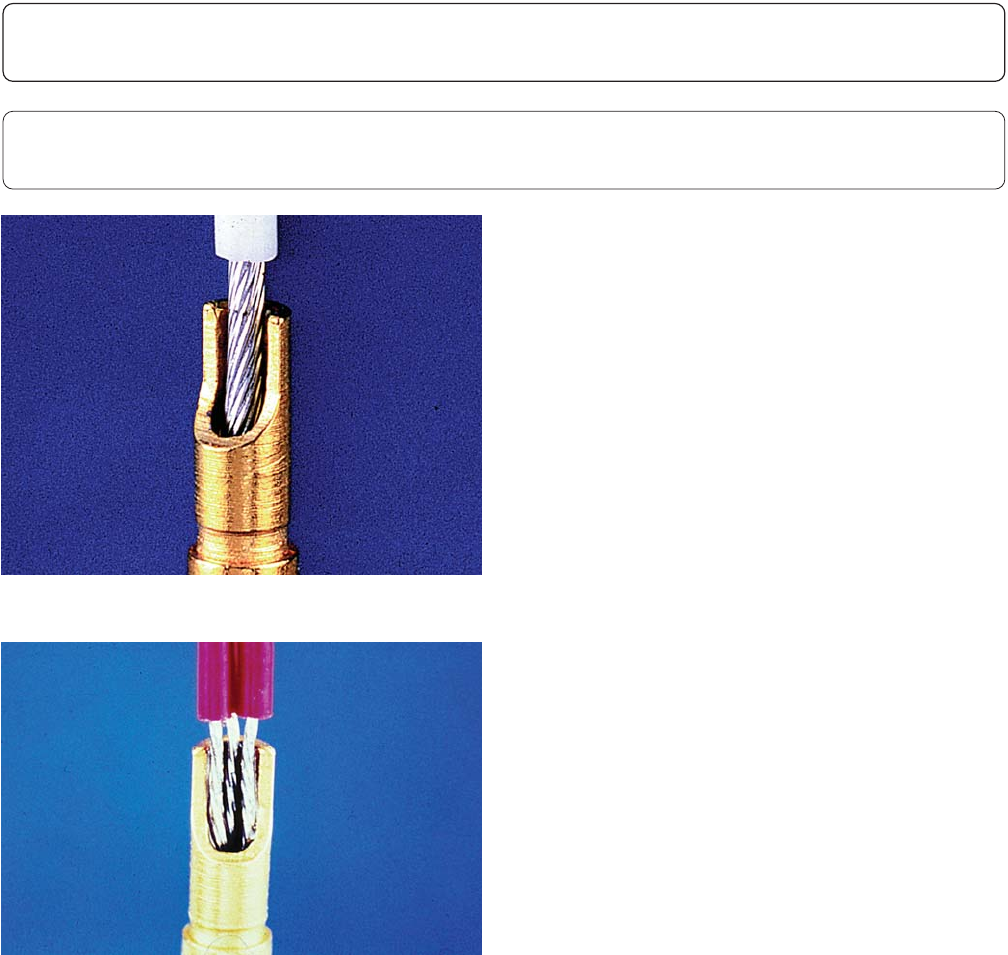

图6-112
