缺 陷 - 1，2，3级 • 焊 料 垂直填充小 于 75% 。 • 焊 料 堆积 在 杯 的 外 表面， 负 面 影响 外形 、 装 配 或 功 能。 • 焊 料在 检 查 孔 （ 如果 有） 内 不可 见 。 缺 陷 - 1，2级 • 焊锡 杯 与 导线 之 间的 焊 料下陷大于 导线半径 的 50% 。 缺 陷 -3 级 • 焊锡 杯 与 导线 之 间的 焊 料下陷大于 导线半径 的 25% 。 图6-117 图6-118 图6-…
这些要求适用于单股或多股导线，单根或多根导线。

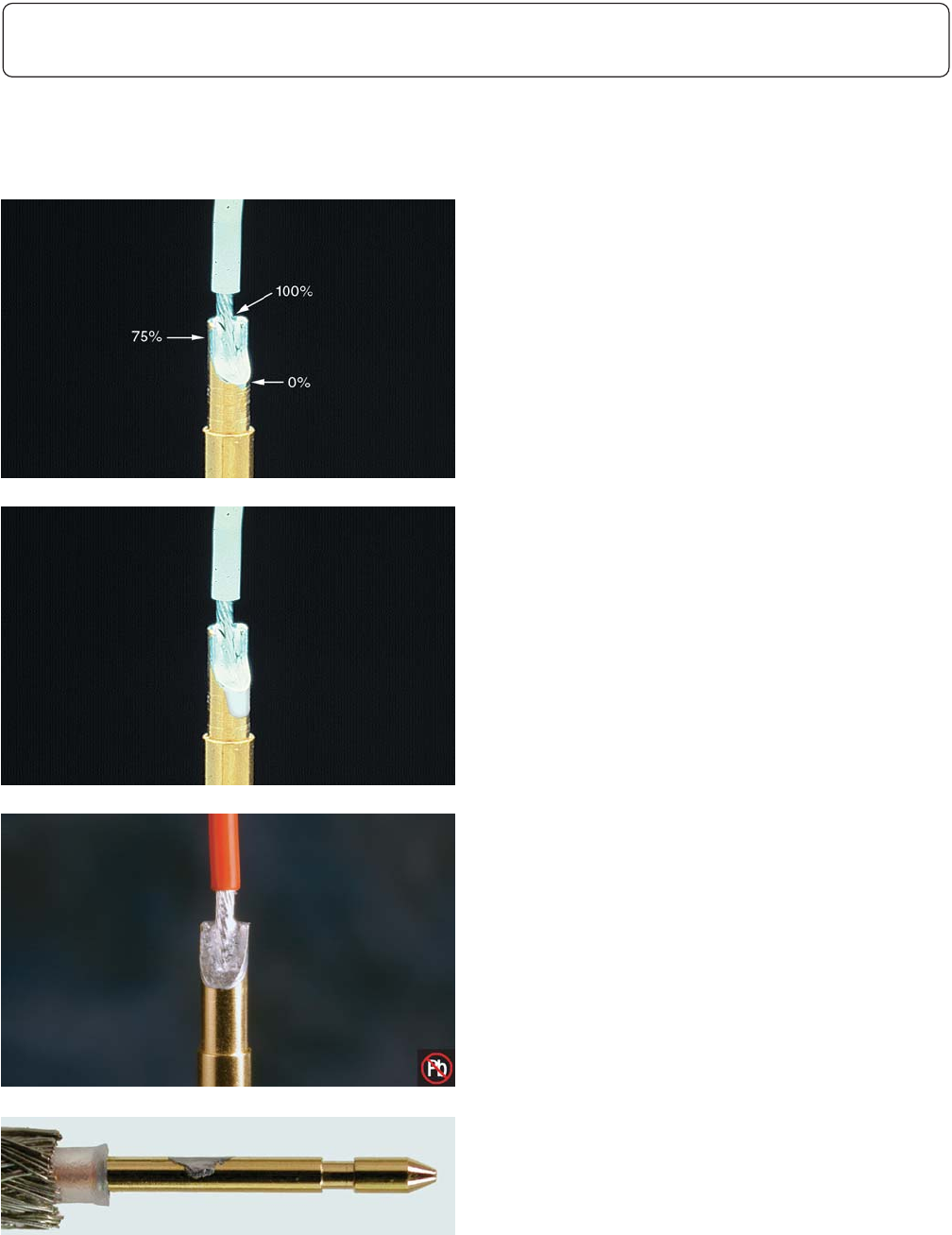

⽬标 - 1，2，3级
• 焊料润湿焊锡杯的整个内表面。
• 焊料填充达到100%。
可接受 - 1，2，3级
• 杯的外表面有薄薄的焊料膜。
• 焊料填充达到75%或以上。
• 焊料堆积在杯的外表面，只要不影响外形、
装配或功能。
• 焊料可见于检查孔（如果有），或略突出于检
查孔（如果有）。
图6-113
图6-114
图6-115
图6-116
6 接线柱连接
6.13.2 接线柱 – 焊锡杯 – 焊接
6-52 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

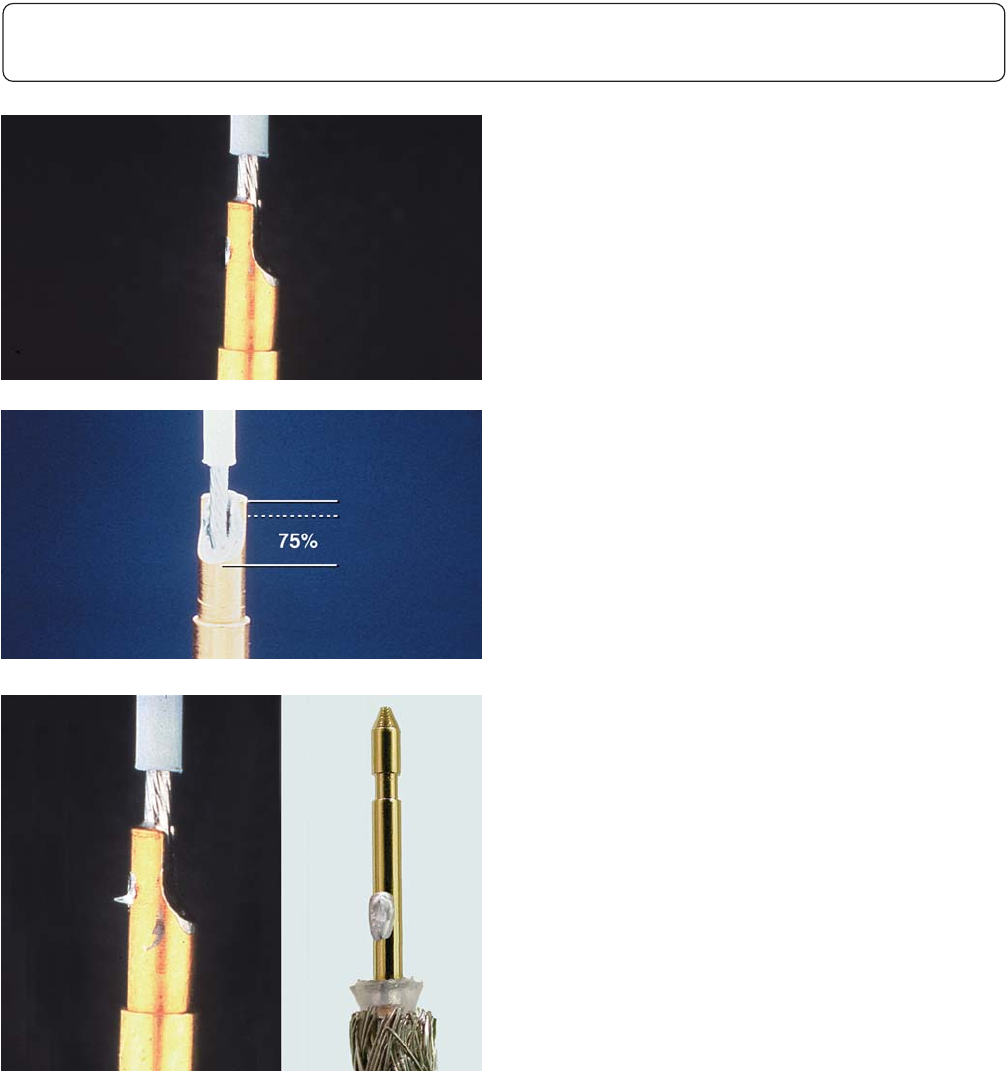

缺陷 - 1，2，3级
• 焊料垂直填充小于75%。
• 焊料堆积在杯的外表面，负面影响外形、装
配或功能。
• 焊料在检查孔（如果有）内不可见。
缺陷 - 1，2级
• 焊锡杯与导线之间的焊料下陷大于导线半径
的50%。
缺陷 -3级
• 焊锡杯与导线之间的焊料下陷大于导线半径
的25%。
图6-117
图6-118
图6-119
6 接线柱连接
6.13.2 接线柱 – 焊锡杯 – 焊接（续）
6-53IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

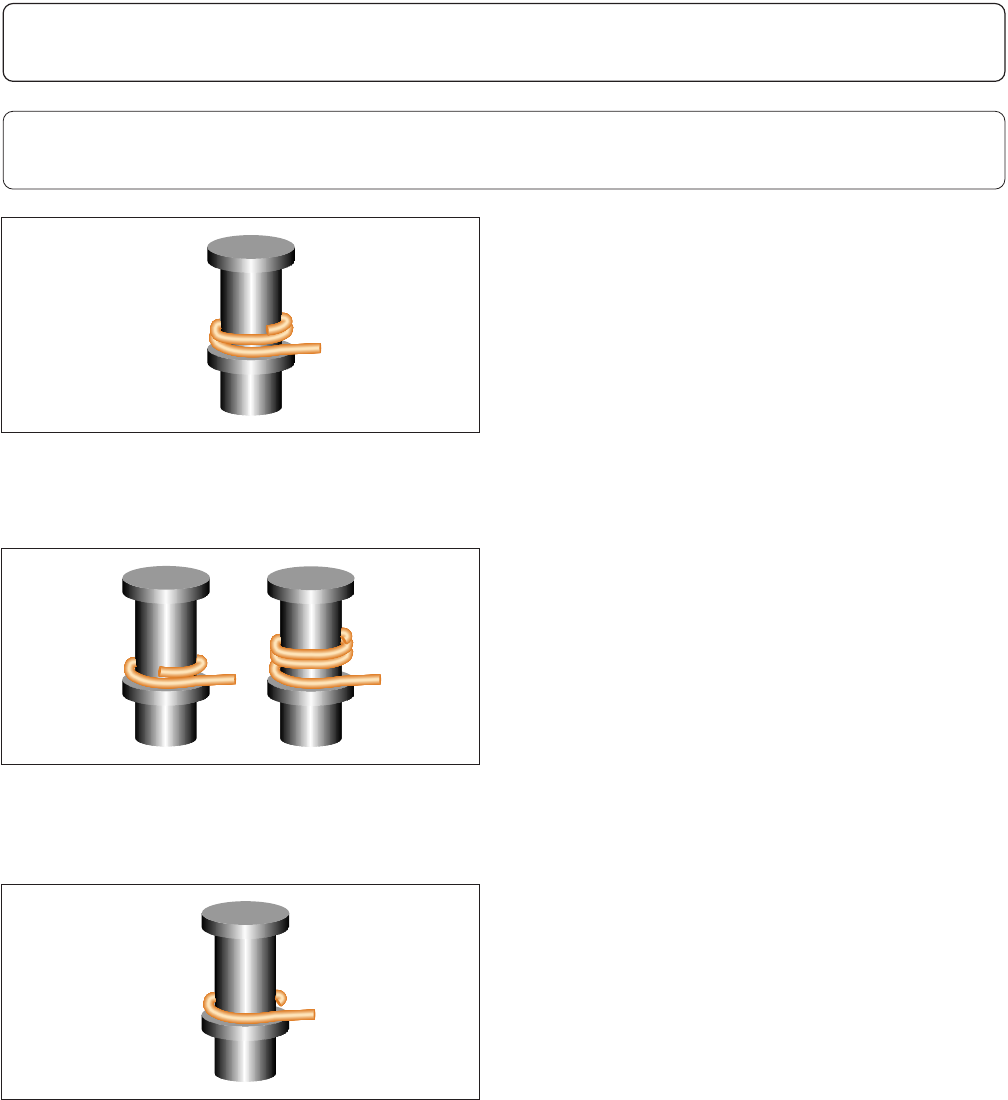

⽬标 - 1，2，3级
• 导线缠绕接线柱柱干两圈（720°）。
• 导线没有与自身或连接在接线柱上的其它导
线重叠或交叉。
可接受 - 1，2，3级
• 导线缠绕接线柱柱干一圈以上但少于三圈。
可接受 - 1级
缺陷 -2级
• 导线缠绕小于180°。
制程警⽰-2级
缺陷 -3级
• 导线缠绕小于360°。
图6-120
图6-122
图6-121
6 接线柱连接
6.14 接线柱 – AWG30及更细的导线
6-54 IPC-A-610E-2010
2010年4月
6.14.1 接线柱 – AWG30及更细的导线 – 引线／导线放置
