⽬标 - 1，2，3级 • 元器 件本 体平贴 接 触板 面。 • 出 现 粘 接 材 料， 如果 要求， 见 7.2.2 节 。 可接受 - 1，2，3级 • 元器 件 至 少 有一 边 和 ／ 或 一面接 触板 子。 注 ： 如果 在 经 核准的组 装 图 纸 上 指 明 ， 元器 件 可以 侧 面 或 端 面 放 置。 元器 件本 体 需 要用 粘 接 或 其 他方 式固定 在 板 面以 防止 振 动和 冲 击 力 施 加 到 板…
可接受（⽀撑孔）- 1级
制程警⽰（⽀撑孔）- 2级
缺陷（⽀撑孔）- 3级
缺陷（⾮⽀撑孔）- 1，2，3级

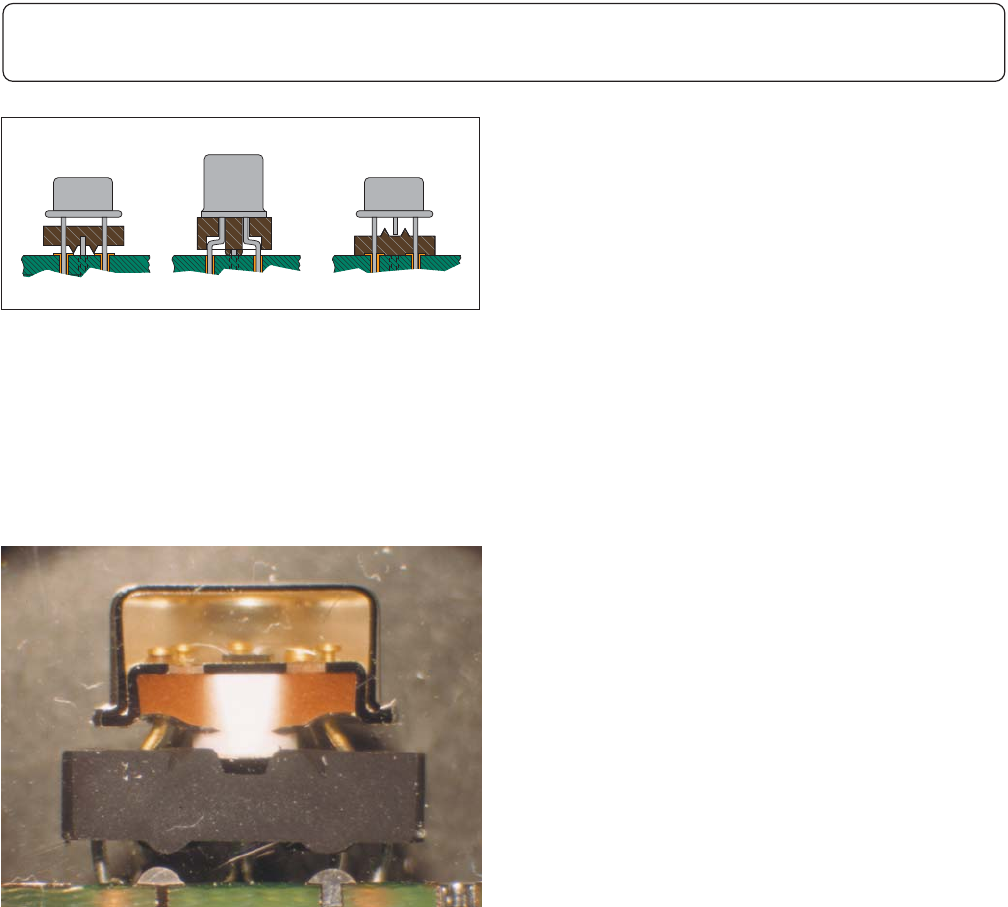

• 限位装置未接触元器件和板面，图7-38（A）。
图7-39。
• 引线不恰当成形，图7-38（B）。
缺陷 - 2，3级
• 限位装置倒装，图7-38（C）。
A CB
图7-38
图7-39
7 通孔技术
7.1.6.1 元器件的安放 – 径向引线 – 垂直 – 限位装置（续）
7-17IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
⽬标 - 1，2，3级
• 元器件本体平贴接触板面。
• 出现粘接材料，如果要求，见7.2.2节。
可接受 - 1，2，3级
• 元器件至少有一边和／或一面接触板子。
注：如果在经核准的组装图纸上指明，元器件
可以侧面或端面放置。元器件本体需要用粘接
或其他方式固定在板面以防止振动和冲击力施
加到板上时造成损伤。
缺陷 - 1，2，3级
• 未经粘接固定的元器件本体没有接触安装表
面。
• 要求时，粘接材料没有出现。
图7-40
图7-41
图7-42
7 通孔技术

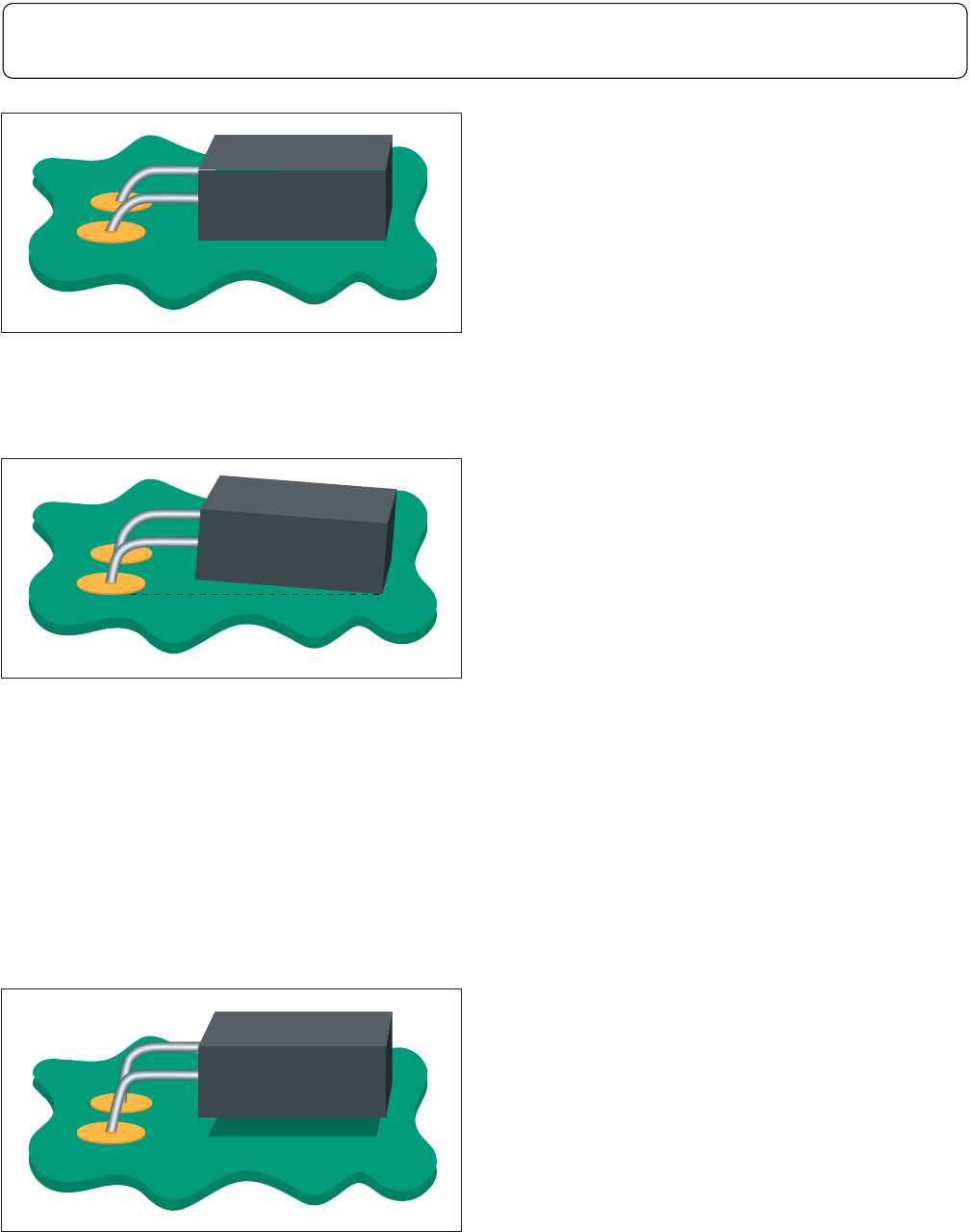

7.1.7 元器件的安放 – 径向引线 – ⽔平
7-18 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
这些要求适用于焊接的连接器。连接器插针的要求见4.3节。连接器损伤要求见9.5节。
本节规定的连接器模块／插针错位，是从插针插入区／孔（对于插座式）或从插针尖开始测量（对于
插头式）。
如果一个组装的插座是由两个或两个以上同样的插座模块组成，不应当混用来自不同供应商的插座
模块。
⽬标 - 1，2，3级
• 连接器与板面平贴。
• 引线伸出满足要求。
• 板销（如果有）完全插入／扣住板子。
图7-44
图7-43
7 通孔技术

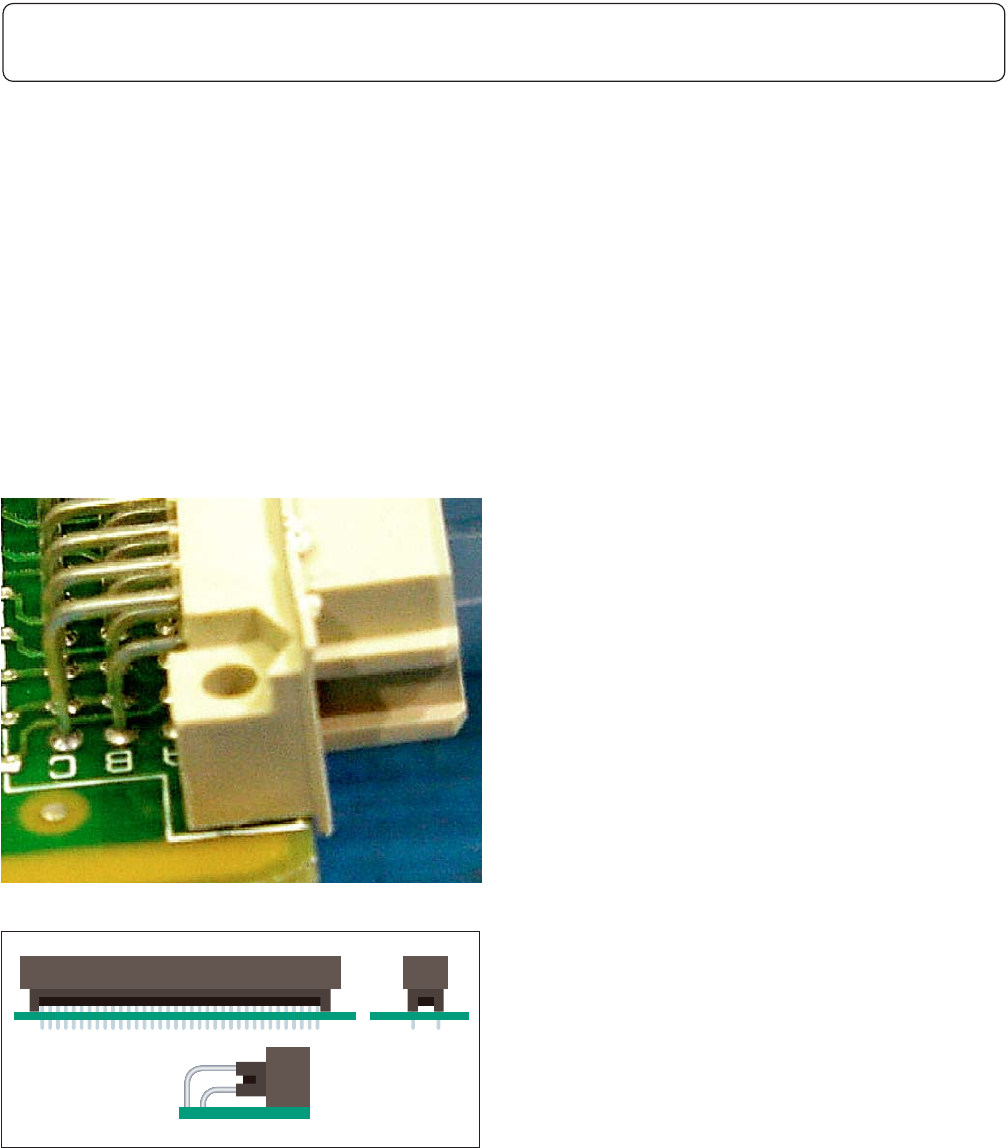

7.1.8 元器件的安放 – 连接器
7-19IPC-A-610E-2010
2010年4月
