可接受 - 1，2，3级
• 零部件安装次序正确。
• 用紧固件连接的元器件引线无折弯（ 未图
示）。
•当有要求时，用绝缘垫片提供电气隔离。
•如果用到热复合材料，不妨碍形成所要求的
焊接连接。
注：规定使用导热片时，要把它放在功率器件
配接面与散热器之间。导热片可以是导热垫圈
或是用导热复合材料制成的绝缘垫圈。
1
2
3 4
5
6
7
1

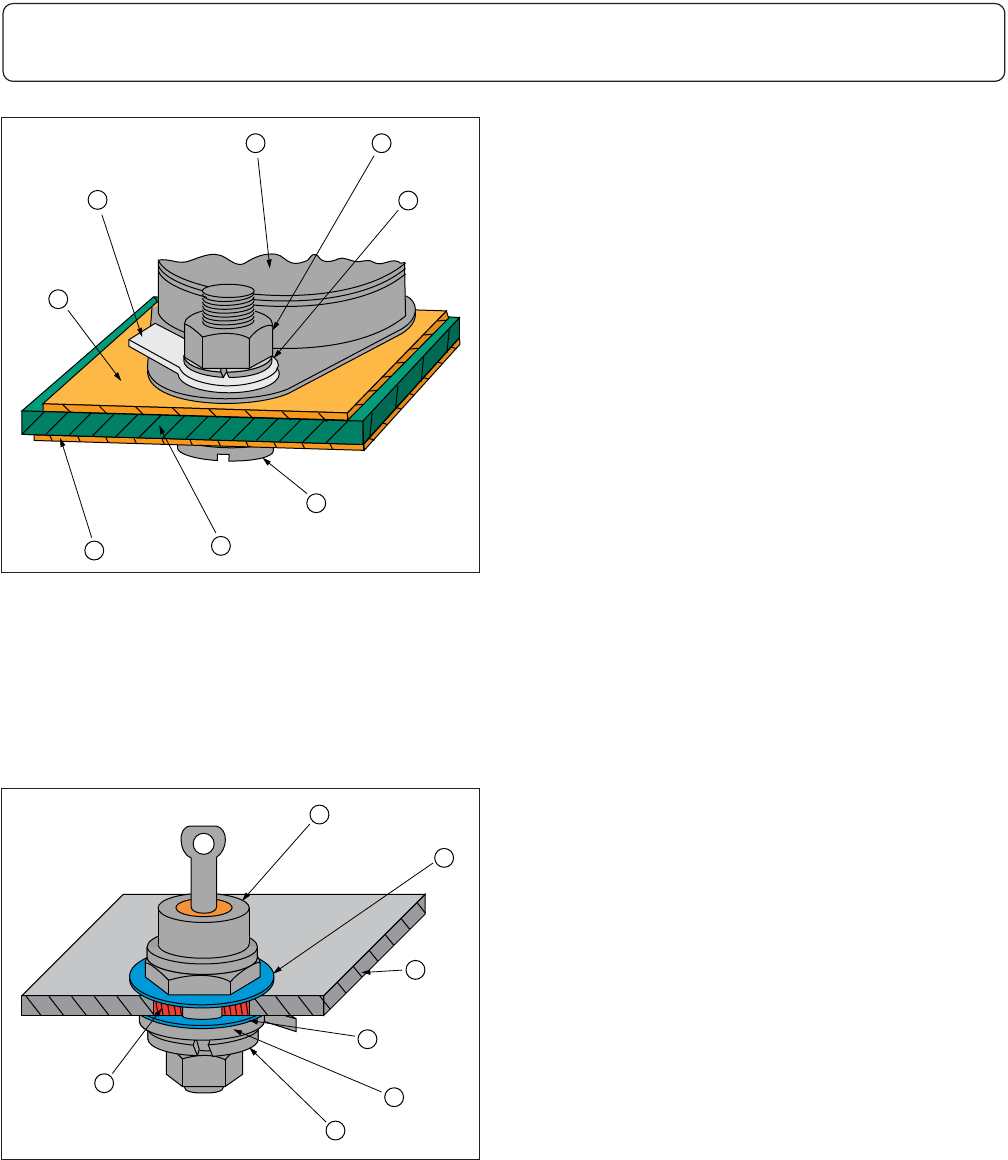

图7-54
1. ⾦属
2. 终端接线⽚
3. 元器件外壳
4. 螺母
5. 锁紧垫圈
6. 螺钉
7. ⾮⾦属
1
2
3
2
4
5
6
图7-55
1. ⼤功率元器件
2. 绝缘垫⽚（要求时）
3. 散热器（可以是⾦属或⾮⾦属）
4. 终端接线⽚
5. 锁紧垫圈
6. 绝缘套
7 通孔技术
7.1.9 元器件的安放 – ⼤功率元器件
7-23IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
缺陷 - 1，2，3级
• 错误的零部件装配次序。
• 垫圈的锋利边靠着绝缘垫。
• 零部件未紧固。
• 热复合材料, 如果用到，不允许形成所要求
的焊接连接。
当两个元器件本体之间存在潜在的短路风险（违反最小电气间隙）时，至少应当用绝缘垫保护其中
一个元器件本体。
1

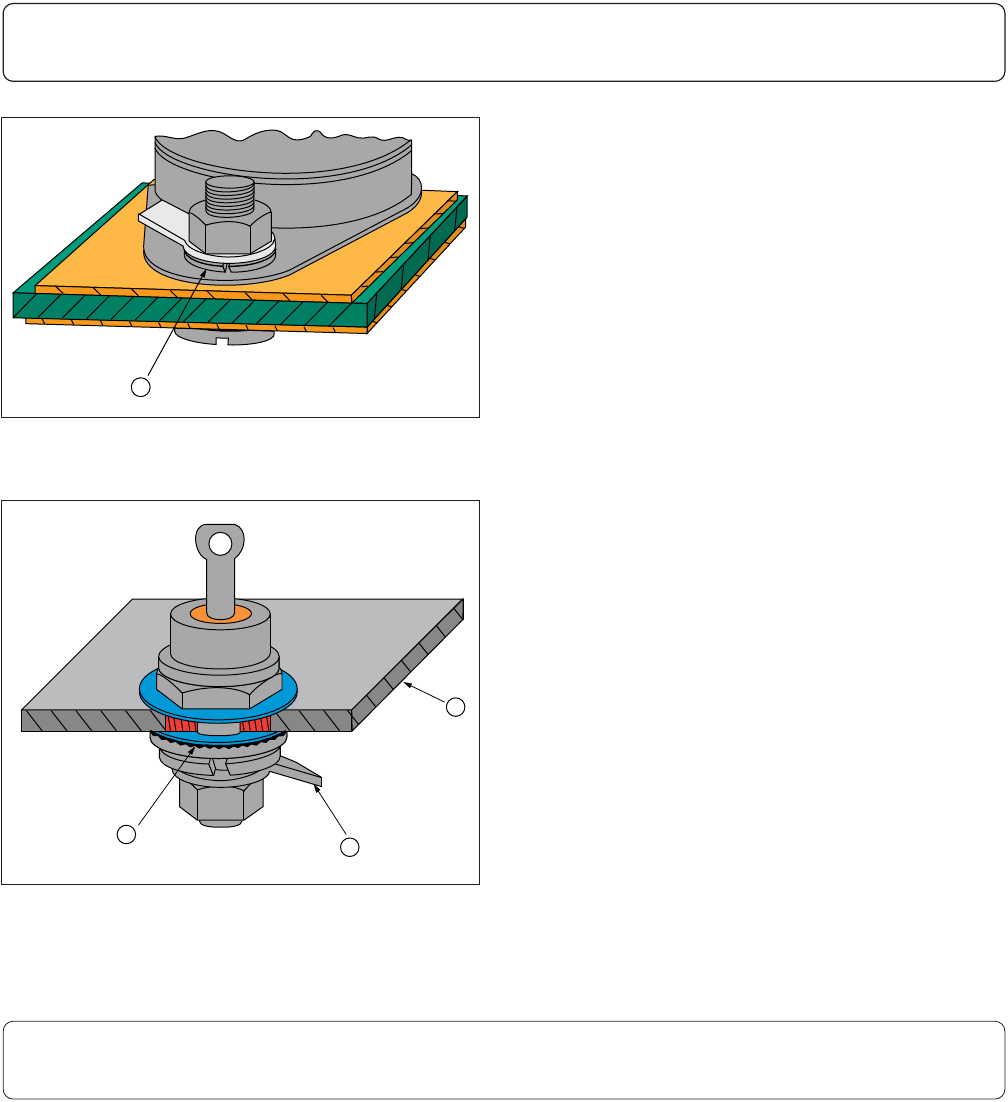

图7-56
1. 终端接线⽚与元器件外壳之间的锁紧垫圈
1
2
3
图7-57
1. 垫圈的锋利边靠着绝缘垫
2. 终端接线⽚
3. ⾦属散热器
7 通孔技术
7.1.9 元器件的安放 – ⼤功率元器件（续）
7.1.10 元器件的安放 – 导体外壳
7-24 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
⽬标 - 1，2，3级
• 用绝缘材料将未绝缘的金属元器件与下面的
电路隔离。
•采用绝缘材料将用于固定元器件的未绝缘的
金属固定夹和其它加固装置与下面的电路隔
离。
• 焊盘与未绝缘的元器件本体之间的间距大于
最小电气间隙。
可接受 - 1，2，3级
• 固定夹在元器件的两端接触夹紧（A）。
• 元器件以重心落在固定夹内安放（B，C）。
• 元器件端部齐平或超出固定夹末端（C）。
1
2
3
3
4
图7-58
1. 导电图形
2. ⾦属固定夹
3. 绝缘材料
4. 间隙
A
B
C
1
2
3
4
图7-59
1. 固定夹
2. 不规则体
3. 俯视图
4. 重⼼
7 通孔技术
7.2 元器件的固定
7-25IPC-A-610E-2010
2010年4月
7.2.1 元器件的固定 – 固定夹
