7.3.5.1 节至 7.3.5.12 节 提供了支 撑孔 的 焊 接要求。 无 论 采 用何 种 焊 接工 艺 ， 如 手 工 焊 接， 波峰 焊 接， 通 孔再流 接 等 ，本 节 要求 均适 用。 ⽬标 - 1，2，3级 • 无空洞区 域 或 表面 瑕疵 。 • 引线 和 焊盘润湿 良 好 。 • 引线 可 辨 识 。 • 引线 周 围 有 100% 焊 料 填充 。 • 焊 料 覆盖引线 ， 呈 羽 状外 延 在 焊盘 或 导体…

100%1 / 416
缺陷 - 1，2，3级
• 引线朝向非公共导体弯折并违反最小电气间
隙（C）。
C
C
1
图7-80
1. ⾮公共导体
图7-81
7 通孔技术
7.3.4 ⽀撑孔 – 导线／引线弯折（续）
7-39IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
7.3.5.1节至7.3.5.12节提供了支撑孔的焊接要求。无论采用何种焊接工艺，如手工焊接，波峰焊接，
通孔再流接等，本节要求均适用。
⽬标 - 1，2，3级
• 无空洞区域或表面瑕疵。
• 引线和焊盘润湿良好。
• 引线可辨识。
• 引线周围有100%焊料填充。
• 焊料覆盖引线，呈羽状外延在焊盘或导体上
形成薄薄的边缘。
• 无填充起翘的迹象，见5.2.11节。
可接受 - 1，2，3级
• 焊料内的引线形状可辨识。
1
图7-82
1. 焊盘区域
图7-83
图7-84
7 通孔技术
7.3.5 ⽀撑孔 – 焊接
7-40 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

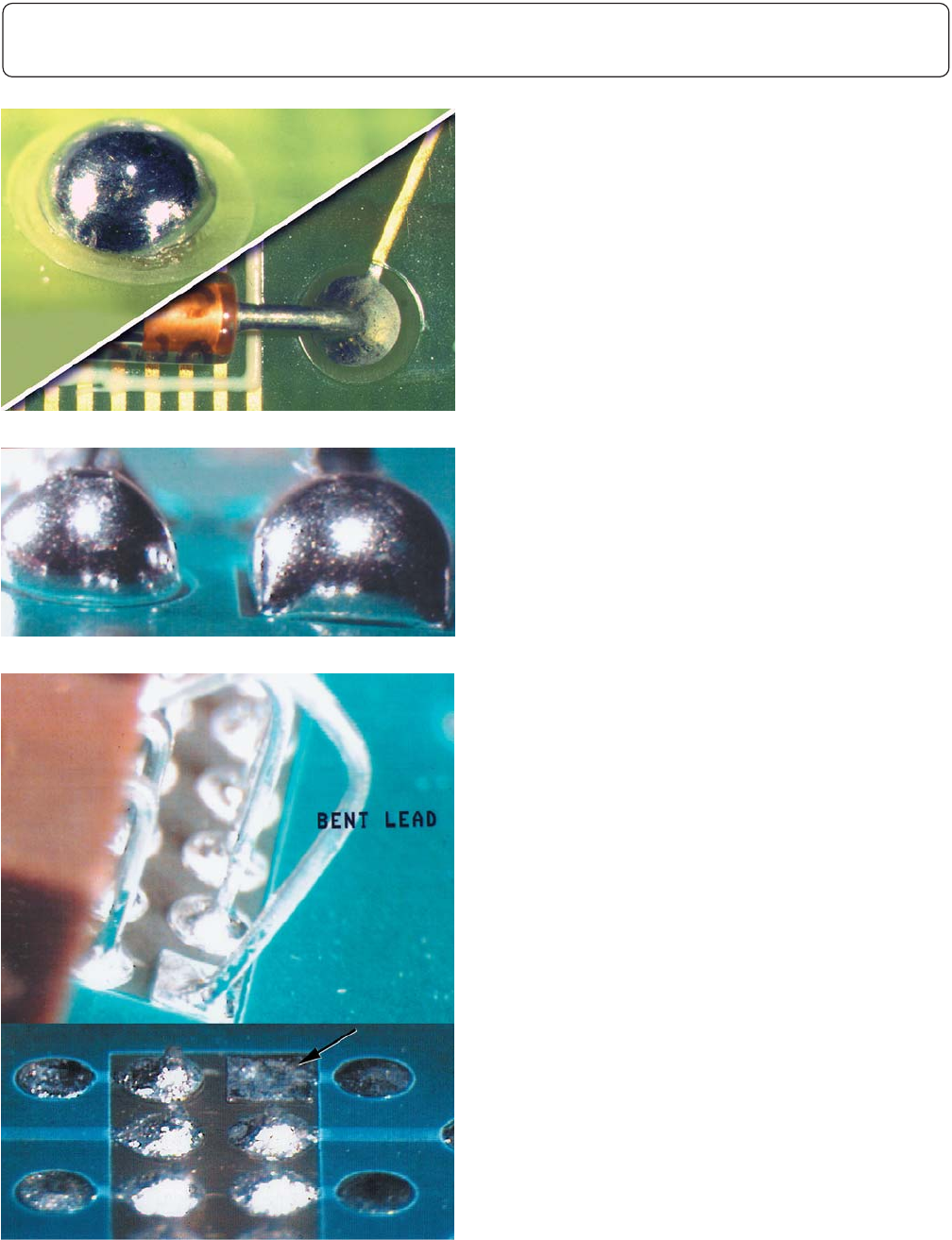

可接受 - 1级
制程警⽰ - 2，3级
• 填充表面外凸，并且作为表7-4的一个例外，
由于焊料过多致使引线形状不可辨识，只要
在主面可确定引线位于通孔中。
缺陷 - 1，2，3级
•由于引线弯离正常位置导致引线不可辨识。
• 焊料没有润湿引线或焊盘。
• 焊料覆盖不符合表7-4的要求。
图7-85
图7-86
图7-87
7 通孔技术
7.3.5 ⽀撑孔 – 焊接（续）
7-41IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
