IPC-A-610E CN2010年4月 - 第184页
缺 陷 -2 级 • 引线 或 孔壁润湿小 于 180° 。 缺 陷 -3 级 • 引线 或 孔壁润湿小 于 270° 。 图7-95 图7-96 7 通孔技术 7.3.5.2 ⽀撑孔 – 焊接 – 主⾯ – 引线 到 孔 壁 （B） （续） 7-46 IPC-A-610E-2010 2010 年 4 月 SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

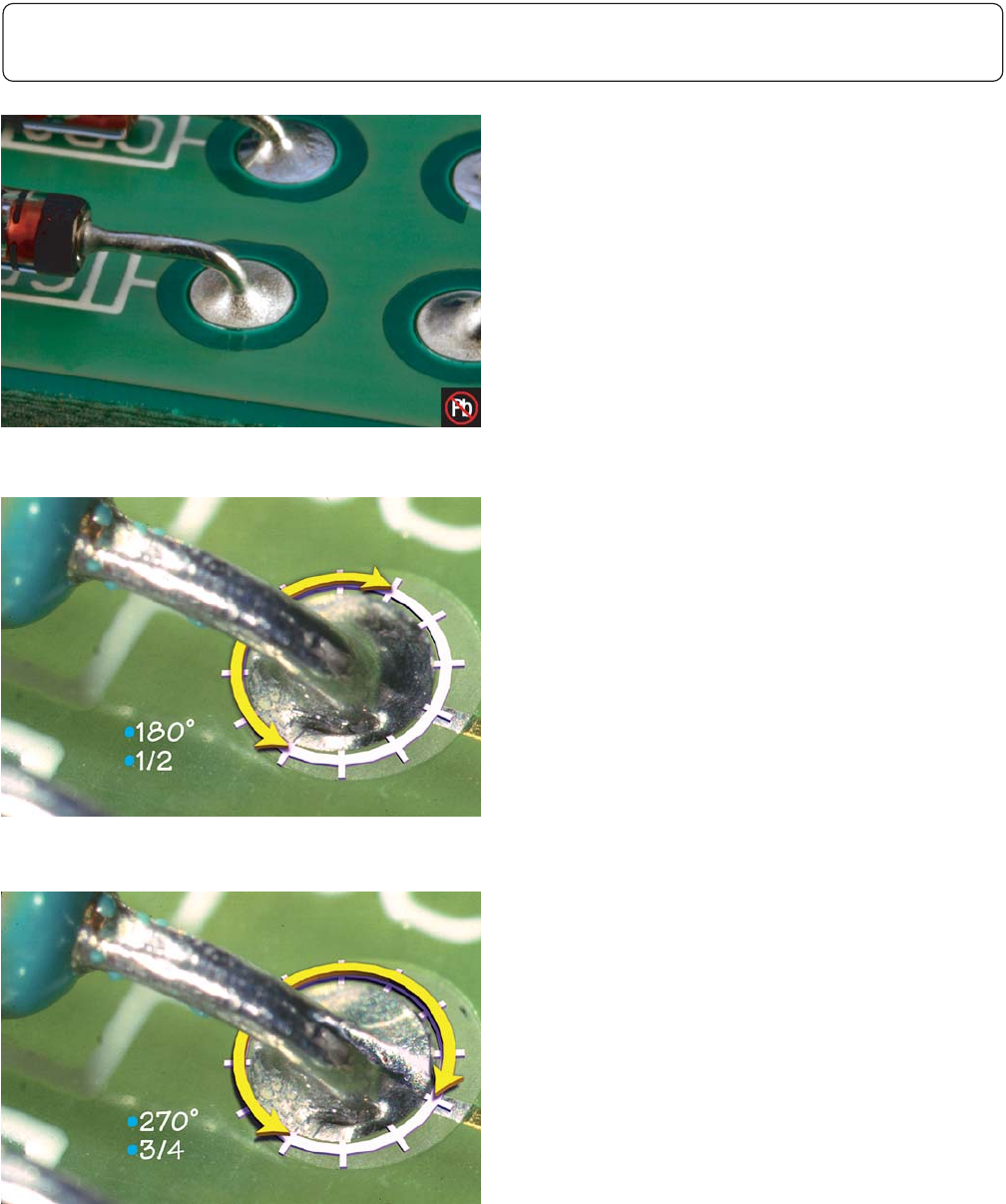

⽬标 - 1，2，3级
• 引线和孔壁呈现360°的润湿。
未建⽴ -1级
可接受 - 2级
• 引线和孔壁至少呈现180°的润湿，图7-93。
可接受 - 3级
• 引线和孔壁至少呈现270°的润湿，图7-94。
图7-92
图7-93
图7-94
7 通孔技术
7.3.5.2 ⽀撑孔 – 焊接 – 主⾯ – 引线到孔壁（B）
7-45IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

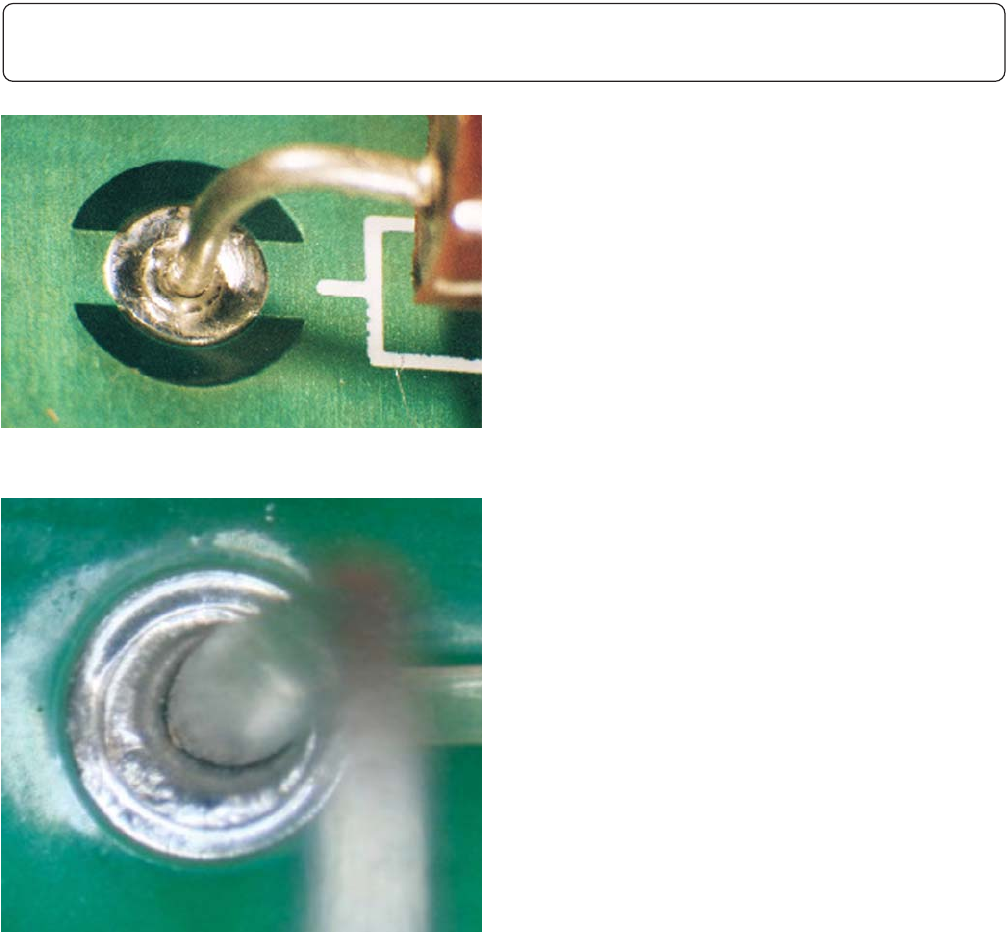

缺陷 -2级
• 引线或孔壁润湿小于180°。
缺陷 -3级
• 引线或孔壁润湿小于270°。
图7-95
图7-96
7 通孔技术
7.3.5.2 ⽀撑孔 – 焊接 – 主⾯ – 引线到孔壁（B）（续）
7-46 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

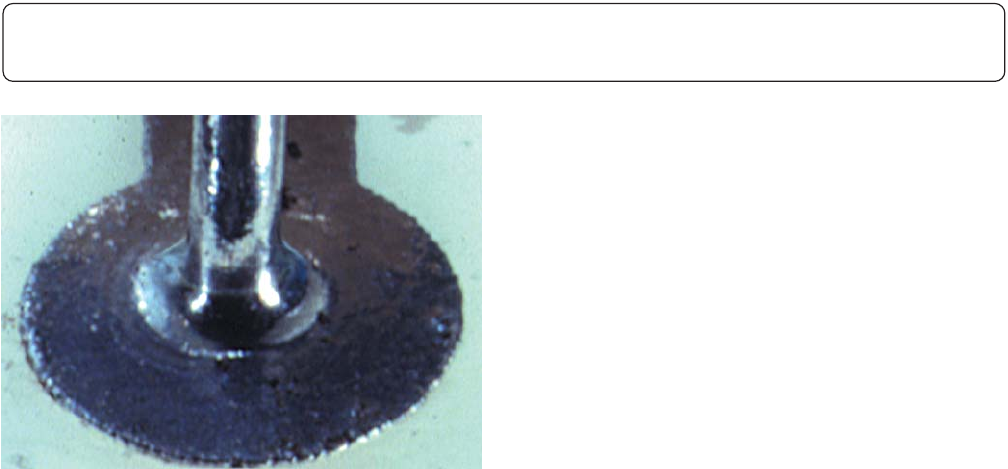

可接受 - 1，2，3级
• 主面的焊盘区不需要焊料润湿。
图7-97
7 通孔技术
7.3.5.3 ⽀撑孔 – 焊接 – 主⾯ – 焊盘区覆盖（C）
7-47IPC-A-610E-2010
2010年4月
