本 节 内 容适 用于有 弯折 要求的 端 子。 其 它 要求可能标 注 在 相 应 的技术 规范或 图 纸 中。用于 固定 的 部 分弯折引线 可 视作 无弯折引线 ，并 需 要 满足 伸 出要求。 3 级 产品 非 支 撑孔 中的 引线端 子 至 少 要 弯折 45° 。 弯折应 该足 以提供 焊 接 过 程中的机 械固定 。可 随 意 选择 与任何 导体 相 对的 弯折 方 向 。 DIP 应 该至 少 有 两 根 对 角线 上的…
注: 高频应用可能要求更加精确地控制引线的伸出长度以免违反功能设计上的考虑。
可接受 - 1，2，3级
• 引线伸出焊盘的长度在表7-6规定的最小值与
最大值（L）范围内，只要没有违反最小电气
间隙的危险。
缺陷 - 1，2，3级
• 引线伸出不符合表7-6的要求。
• 引线伸出违反最小电气间隙。
• 引线伸出超过最大的设计高度要求。

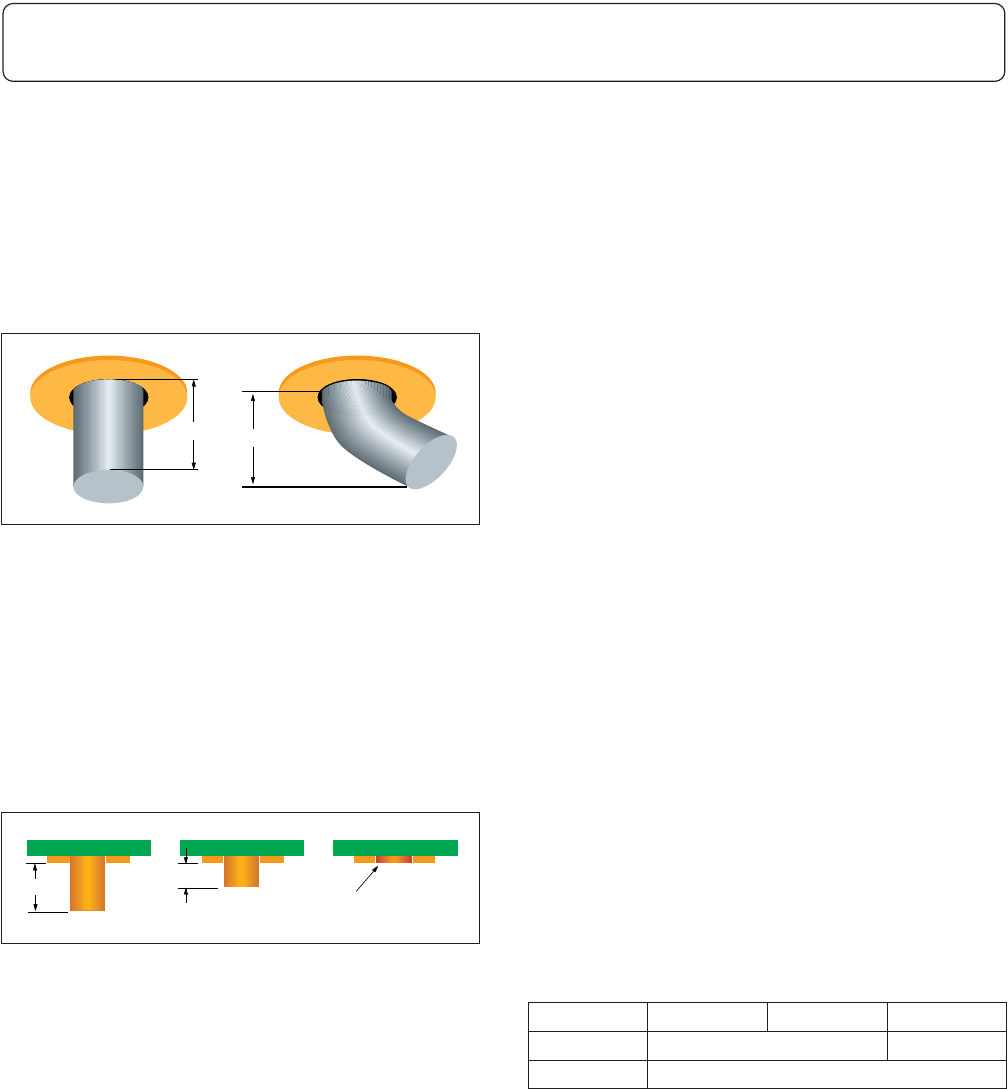

表7-6 ⾮⽀撑孔引线伸出长度
1级 2级 3级
最小（L） 焊料中引线末端可辨识 足够弯折
最大（L） 无短路危险
注1：如果有可能违反最小电气间隙，或由于引线被碰撞而损伤焊接
连接，或在后续操作或工作环境引线刺穿静电防护包装，引线
伸出长度不应该过2.5mm[0.0984in]。
L
L
图7-132
L
L Min
L Max
图7-133
7 通孔技术
7.4.3 ⾮⽀撑孔 – 引线／导线伸出
7-61IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
本节内容适用于有弯折要求的端子。其它要求可能标注在相应的技术规范或图纸中。用于固定的部
分弯折引线可视作无弯折引线，并需要满足伸出要求。
3级产品非支撑孔中的引线端子至少要弯折45°。
弯折应该足以提供焊接过程中的机械固定。可随意选择与任何导体相对的弯折方向。DIP应该至少有
两根对角线上的引线向外部分弯折。回火引线和直径大于1.3mm[0.050in]的引线不应该弯曲，也不应
该进行以安装为目的的成形。回火引线不能以全弯折结构收尾。
引线由盘表面垂直测得的长度满足表7-6的要求且不违反最小电气间隙要求。

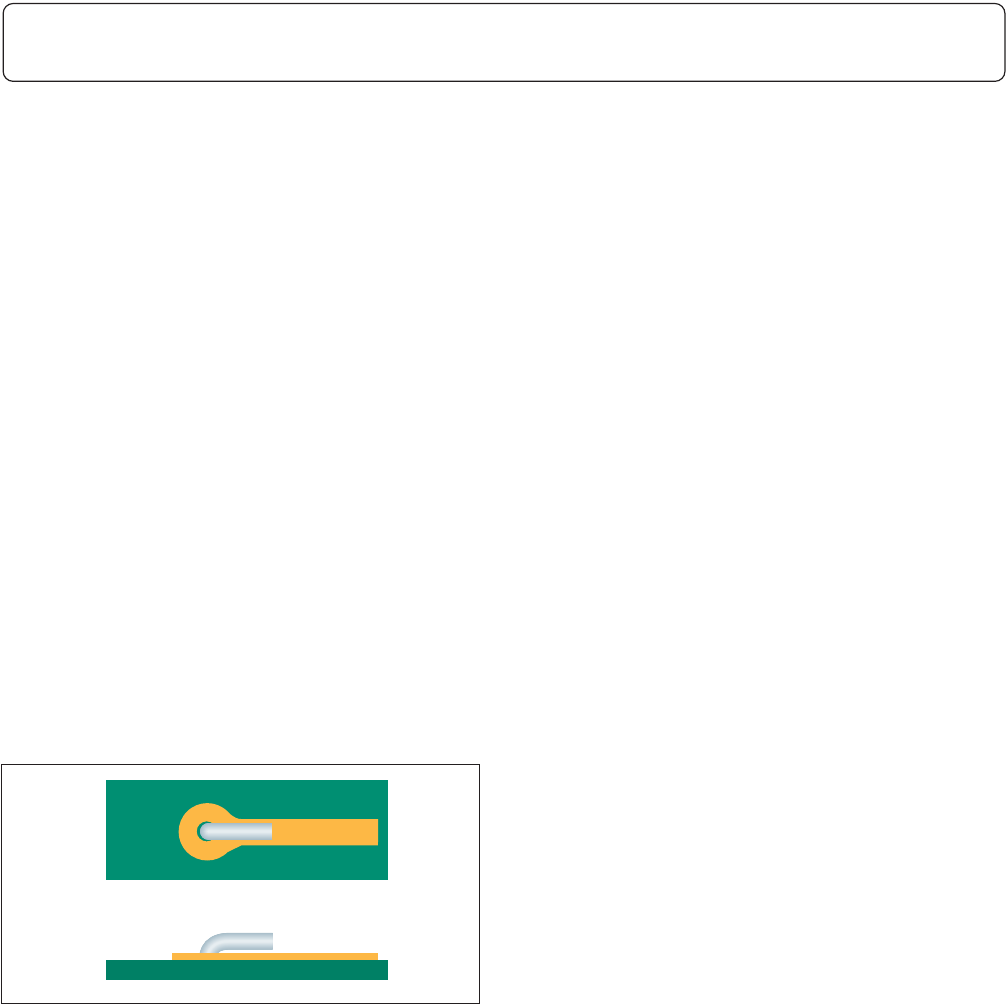

⽬标
- 1，2，3级
• 引线末端与板面平行，沿着与焊盘相连的导
体的方向弯折。
图7-134
7 通孔技术
7.4.4 ⾮⽀撑孔 – 引线／导线弯折
7-62 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

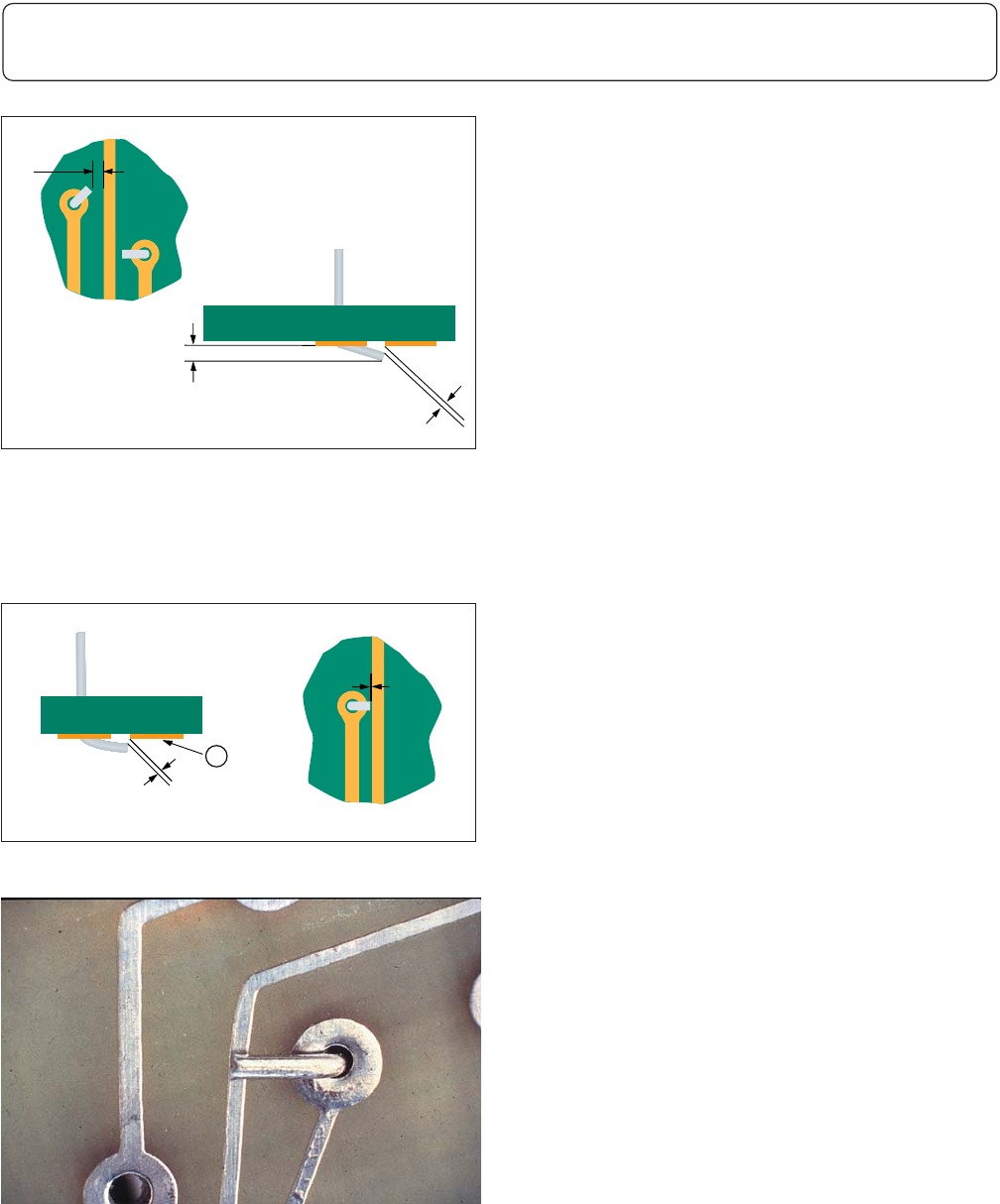

可接受 - 1，2，3级
• 弯折的引线不违反与非公共导体间的最小电
气间隙（C）。
• 引线伸出焊盘的长度（L）不大于类似直插引
线允许的长度。
• 引线伸出焊盘的长度在表7-6规定的最小值与
最大值（L）范围内，只要不违反最小电气间
隙。
可接受 - 3级
• 非支撑孔内的引线弯折至少45°。
缺陷 - 1，2，3级
• 引线朝向非公共导体弯折并违反最小电气间
隙（C）。
•如果要求，引线伸出不够做弯折的长度。
缺陷 -3
级
• 非支撑孔内的引线弯折小于45°（未图示）。
C
C
L
图7-135
C
C
1
图7-136
1. ⾮公共导体
图7-137
7 通孔技术
7.4.4 ⾮⽀撑孔 – 引线／导线弯折（续）
