跳 线 可以 采 用以下任何一 种 方 式 来 连 接。 本 节 要 说明 的 是 用于 初 始 制 造 过 程中的 跳 线连 接方 法 。 涉 及维修和修 改 时，可 查阅 IPC-7711A/7721A 中关于 跳 线 的 其 它 要求。 跳 线连 接到 非轴向引线元器 件时，可以 搭焊 到 元器 件 引线 上。 搭焊 时 必须确 保 焊 接 连 接长 度 和 绝缘 间 隙 的 最小／最 大 值 满足 可接受 性 要求， 见 6.2…
可接受 - 1级
缺陷 - 2，3级
• 跳线松弛，向上拉紧时延伸的高度超过毗邻
元器件的高度。
• 跳线未按要求固定。
• 固定胶带／粘合剂超出板子边缘或违反边距
要求。
缺陷 - 1，2，3级
•当使用粘合剂时，粘合剂未固化。
图7-153
7 通孔技术
7.5.3 跳线 – 导线的固定（续）
7-71IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
跳线可以采用以下任何一种方式来连接。
本节要说明的是用于初始制造过程中的跳线连接方法。涉及维修和修改时，可查阅IPC-7711A/7721A
中关于跳线的其它要求。
跳线连接到非轴向引线元器件时，可以搭焊到元器件引线上。
搭焊时必须确保焊接连接长度和绝缘间隙的最小／最大值满足可接受性要求，见6.2.2节。
可接受 - 1，2，3级
• 跳线焊接到PTH／导通孔内。
可接受 - 1，2级
缺陷 -3级
• 跳线焊接到有元器件引线的PTH内。

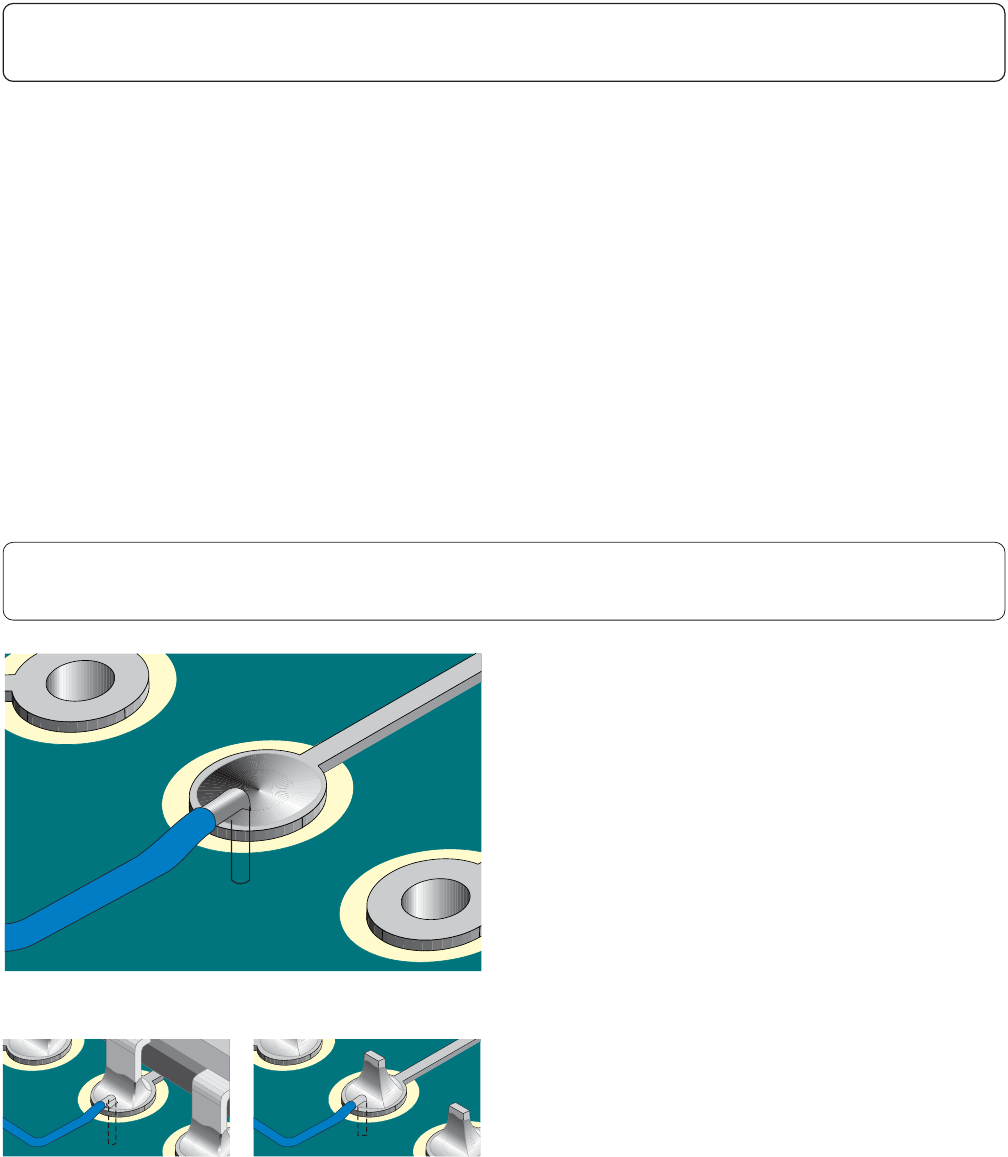

图7-154
图7-155
7 通孔技术
7.5.4 跳线 – ⽀撑孔
7-72 IPC-A-610E-2010
2010年4月
7.5.4.1 跳线 – ⽀撑孔 – 引线在孔内
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
跳线末端以缠绕方式连接到元器件引线的伸出部分。
⽬标 - 1，2，3级
• 导线在元器件引线上缠绕180°至270°并加以焊
接。
可接受 - 1，2，3级
• 导线在扁平引线上至少缠绕90°，或在圆形引
线上至少缠绕180°。
• 导线／引线界面处的焊接连接可接受。
• 焊接连接中的导线轮廓或末端可辨识。
• 伸 出元器件端 子的导线未违 反最小电气间
隙。
缺陷 - 1，2，3级
• 导线在扁平引线上缠绕少于90°，或在圆形引
线上缠绕少于180°。
• 导线伸出端违反最小电气间隙。
跳线连接到非轴向引线元器件时，可以搭焊到元器件引线上。
可接受
- 1，2，3级
• 导线搭焊在元器件的引线上，搭焊长度至少
为从盘边缘至引线膝弯处距离的75%。
• 导线搭焊在PTH／导通孔表面。
• 导线／引线界面处的焊接连接可接受。
• 导线在焊料中可辨识。

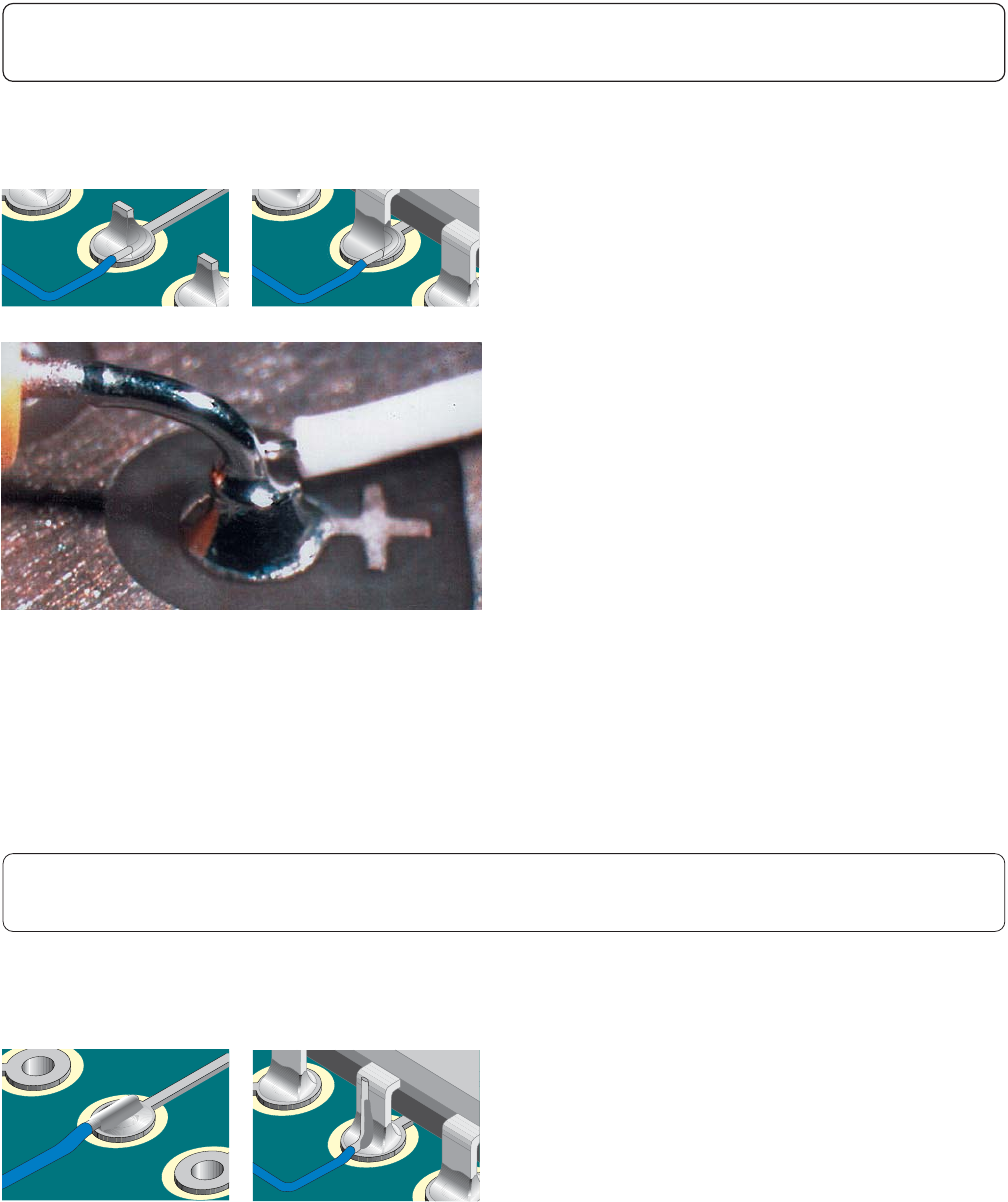

图7-156
图7-157
图7-158
7 通孔技术
7.5.5 跳线 – 缠绕连接
7.5.6 跳线 – 搭焊连接
7-73IPC-A-610E-2010
2010年4月
