⽬标 - 1，2，3级
• 末端连接宽度（C）等于元器件端子宽度（W）
或焊盘宽度（P），取两者中的较小者。
可接受 - 1，2级
• 最小末端连接 宽度（ C）为元器件 端 子 宽
度（W）或焊盘宽度（P）的50%，取两者中
的较小者。
可接受 - 3级
• 最小末端连接 宽度（ C）为元器件 端 子 宽
度（W）或焊盘宽度（P）的75%，取两者中
的较小者。
缺陷 - 1，2级
• 末端连接宽度（C）小于元器件端子宽度（W）
或焊盘宽度（P）的50%，取两者中的较小者。
缺陷 -3
级
• 末端连接宽度（C）小于元器件端子宽度（W）
或焊盘宽度（P）的75%，取两者中的较小者。
C
P
W

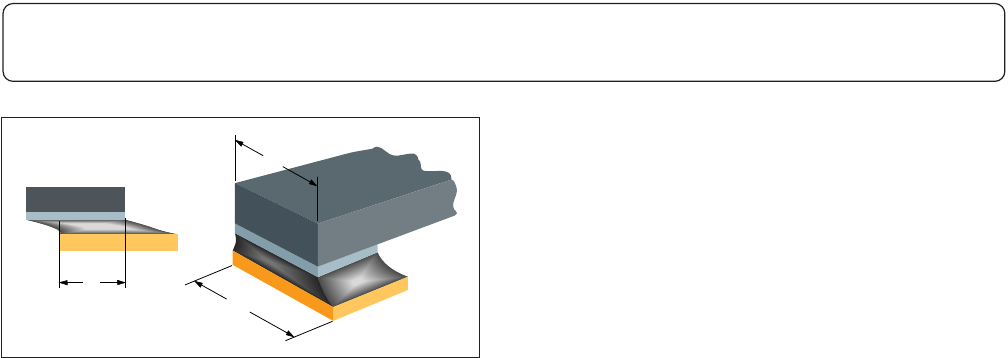

图8-13
8 表⾯贴装组件
8.3.1.3 ⽚式元器件 – 仅有底部端⼦，末端连接宽度（C）
8-11IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
⽬标 - 1，2，3级
• 侧面连接长度（D）等于元器件端子长度
（R）。
可接受 - 1，2，3级
•如果所有其它焊接要求都已满足，任何侧
面连接长度（D）均可接受。
R, D
D

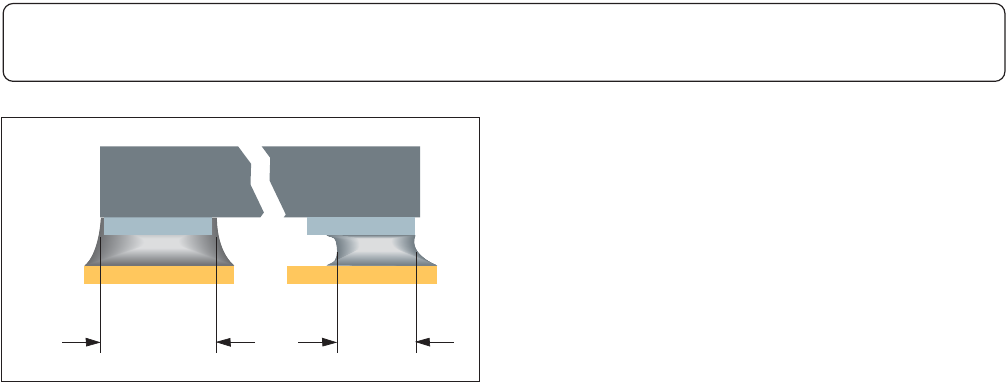

图8-14
8 表⾯贴装组件
8.3.1.4 ⽚式元器件 – 仅有底部端⼦,侧⾯连接长度（D）
8-12 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
对于1，2，3级的最大填充高度（E）没有作规定，但润湿要明显。
缺陷 - 1，2，3级
• 无明显润湿。
对于1，2，3级的最小填充高度（F）没有作规定，但润湿要明显。
缺陷 - 1，2，3级
• 无明显润湿。
E
F

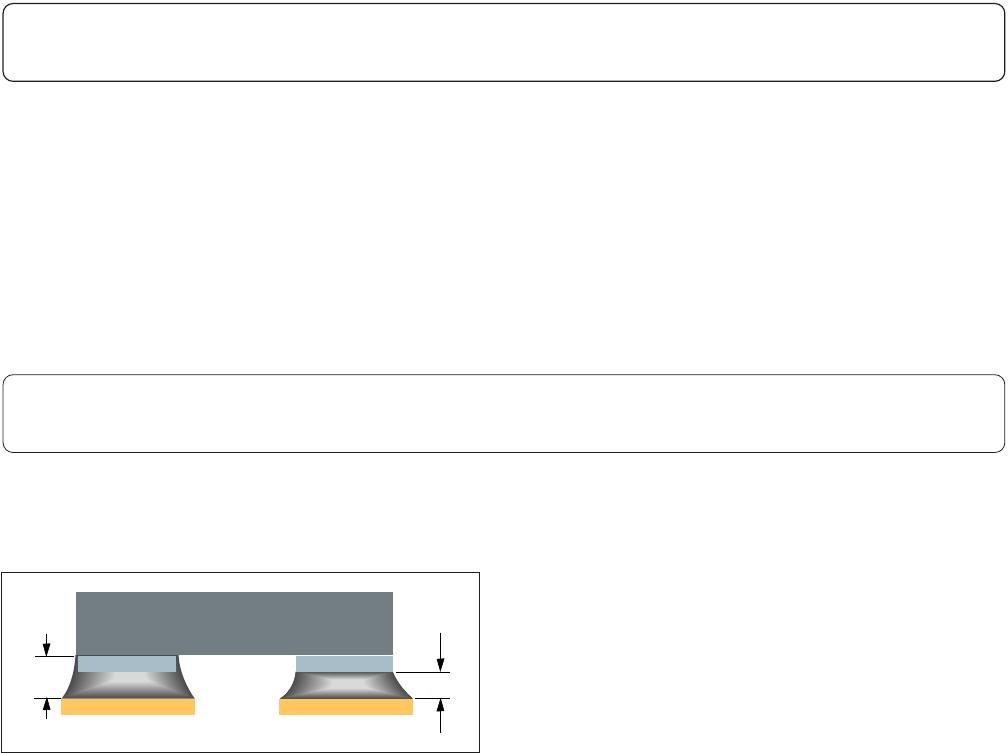

图8-15
8 表⾯贴装组件
8.3.1.5 ⽚式元器件 – 仅有底部端⼦，最⼤填充⾼度（E）
8-13IPC-A-610E-2010
2010年4月
8.3.1.6 ⽚式元器件 – 仅有底部端⼦，最⼩填充⾼度（F）
