⽬标 - 1，2，3级 • 无末端偏移 。 缺 陷 - 1，2，3级 • 端 子 偏 出 焊盘 。 图8-23 图8-24 8 表⾯贴装组件 8.3.2.2 矩形或⽅形端⽚式元器件 – 1，3或5⾯端⼦， 末 端 偏移 （B） 8-18 IPC-A-610E-2010 2010 年 4 月 SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

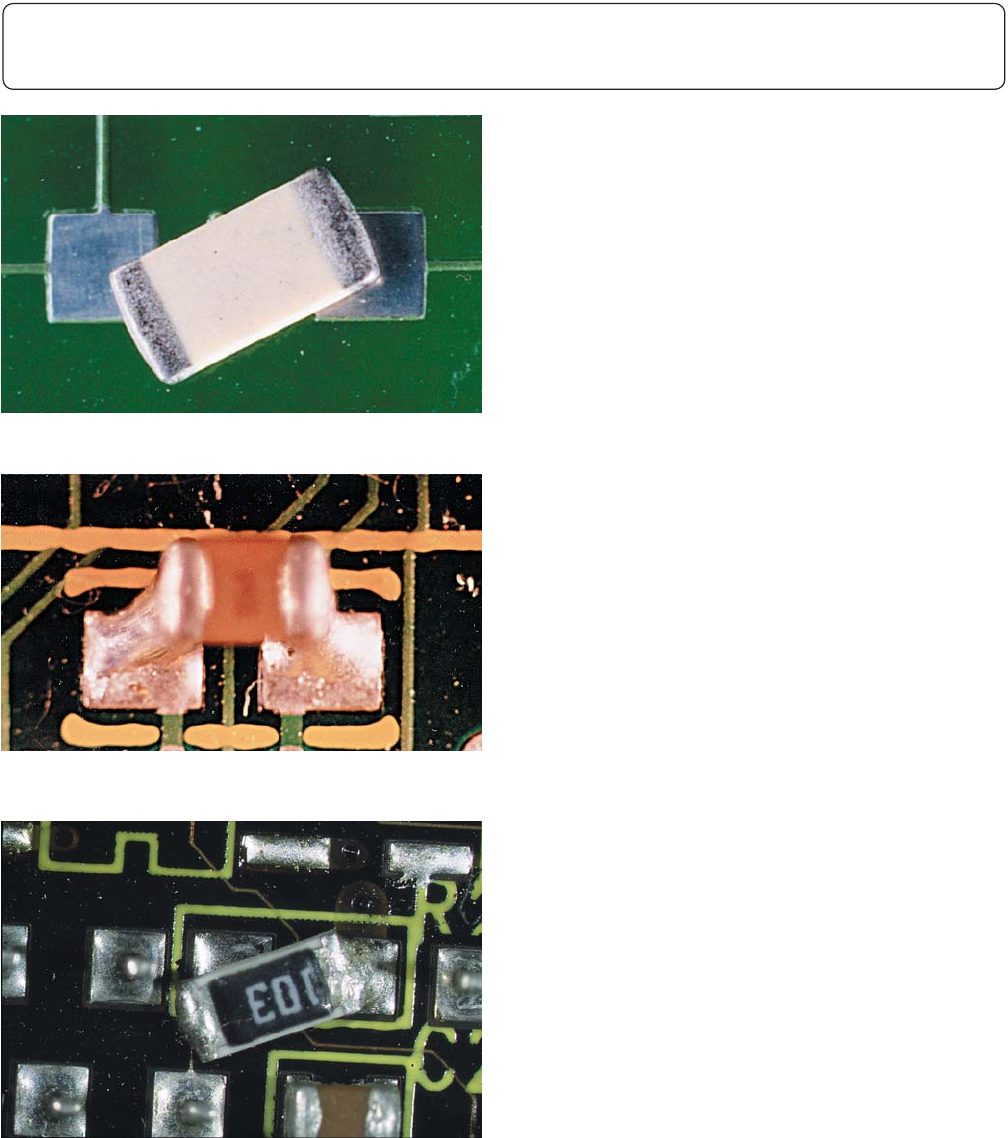

缺陷 - 1，2级
• 侧面偏移（A）大于元器件端子宽度（W）的
50%，或焊盘宽度（P）的50%，取两者中的
较小者。
缺陷 -3级
• 侧面偏移（A）大于元器件端子宽度（W）的
25%，或焊盘宽度（P）的25%，取两者中的
较小者。
图8-20
图8-21
图8-22
8 表⾯贴装组件
8.3.2.1 矩形或⽅形端⽚式元器件 –
1，3或5⾯端⼦，侧⾯偏移（A）（续）
8-17IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

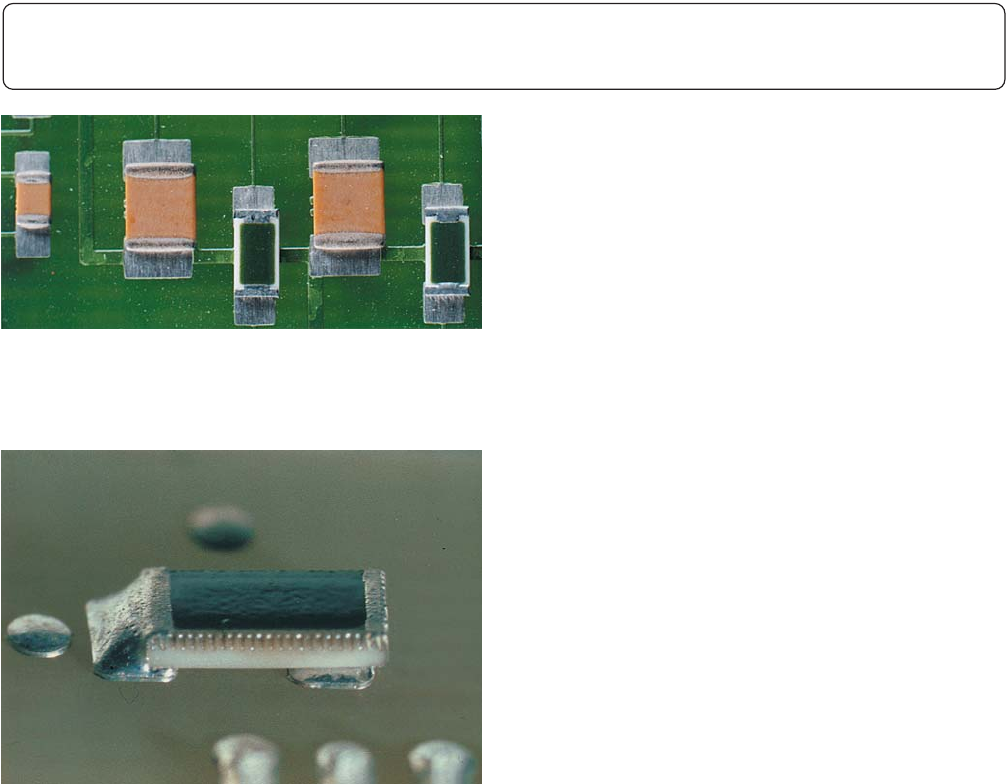

⽬标 - 1，2，3级
• 无末端偏移。
缺陷 - 1，2，3级
• 端子偏出焊盘。
图8-23
图8-24
8 表⾯贴装组件
8.3.2.2 矩形或⽅形端⽚式元器件 –
1，3或5⾯端⼦，末端偏移（B）
8-18 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

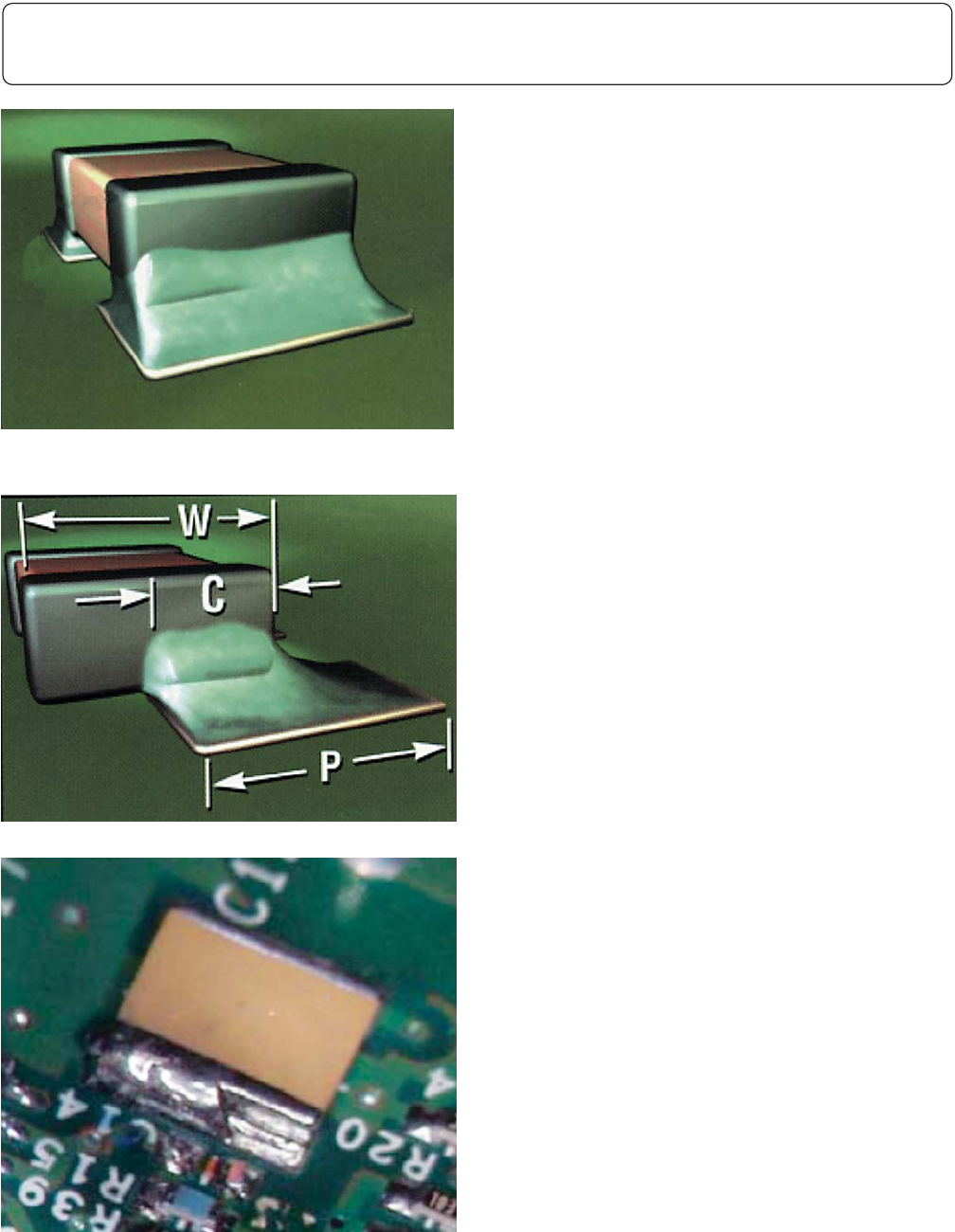

⽬标 - 1，2，3级
• 末端连接宽度等于元器件端子宽度或焊盘宽
度，取两者中的较小者。
可接受 - 1，2级
• 末端连接 宽度（C）至 少 为 元器件 端 子 宽
度（W）的50%，或焊盘宽度（P）的50%，
取两者中的较小者。
图8-25
图8-26
图8-27
8 表⾯贴装组件
8.3.2.3 矩形或⽅形端⽚式元器件 –
1，3或5⾯端⼦，末端连接宽度（C）
8-19IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
