可接受 - 3级
• 末端连接 宽度（C）至 少 为 元器件 端 子 宽
度（W）的75%或焊盘宽度（P）的75%，取
两者中的较小者。
缺陷 - 1，2，3级
• 小于最小可接受末端连接宽度。
图8-30
图8-28
图8-29
8 表⾯贴装组件
8.3.2.3 矩形或⽅形端⽚式元器件 –
1，3或5⾯端⼦，末端连接宽度（C）（续）
8-20 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

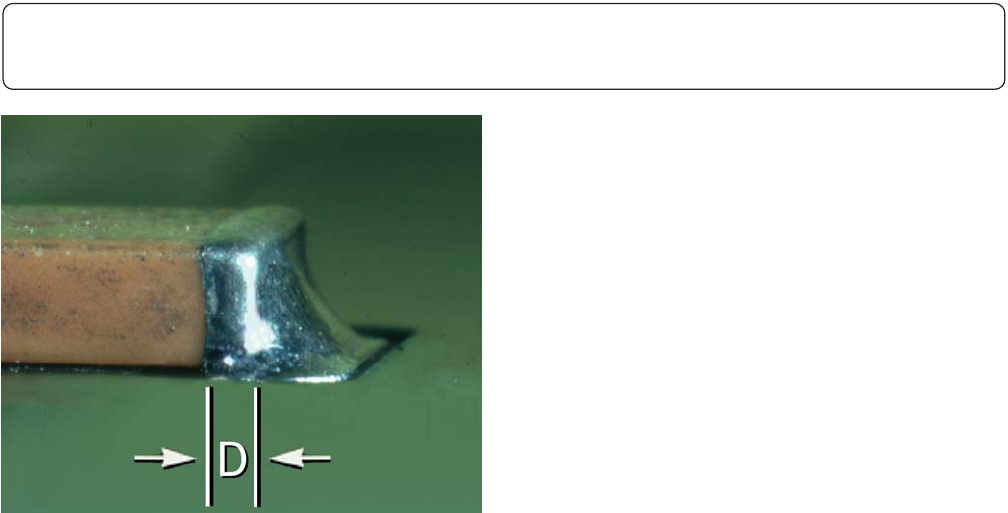

⽬标 - 1，2，3级
• 侧面连接长度等于元器件端子长度。
可接受 - 1，2，3级
• 对侧面连接长度不作要求。但是要有明显的
润湿填充。
缺陷 - 1，2，3级
• 无润湿的填充。
图8-31
8 表⾯贴装组件
8.3.2.4 矩形或⽅形端⽚式元器件 –
1，3或5⾯端⼦，侧⾯连接长度（D）
8-21IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
⽬标 - 1，2，3级

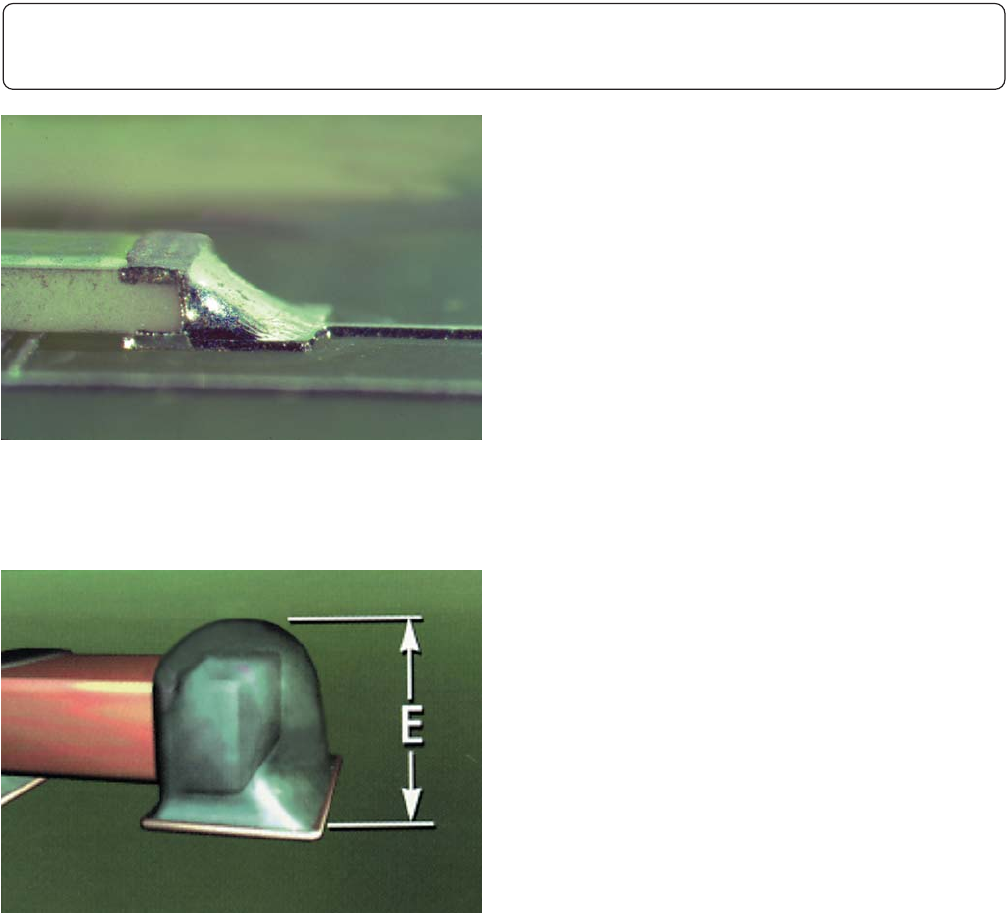

• 最大填充高度为焊料厚度加上元器件端子高
度。
可接受 - 1，2，3级
• 最大填充高度（E）可以超出焊盘和／或延伸
至端帽金属镀层顶部，但不可进一步延伸至
元器件本体顶部。
缺陷 - 1，2，3级
• 焊料填充延伸至元器件本体顶部。
图8-32
图8-33
8 表⾯贴装组件
8.3.2.5 矩形或⽅形端⽚式元器件 –
1，3或5⾯端⼦，最⼤填充⾼度（E）
8-22 IPC-A-610E-2010
2010年4月
