可接受 - 1，2，3级 •明 显 的 润湿填充 。 缺 陷 - 1，2，3级 • 无润湿 的 填充 。 图8-38 8 表⾯贴装组件 8.3.2.7 矩形或⽅形端⽚式元器件 – 1，3或5⾯端⼦，焊料 厚度 （G） 8-24 IPC-A-610E-2010 2010 年 4 月 SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
可接受 - 1，2级
• 元器件端子的垂直表面润湿明显。
可接受 - 3级
• 最小填充高度（F）为焊料厚度（G）加上端
子高度（H）的25%，或焊料厚度（G）加上
0.5mm[0.02in]，取两者中的较小者。
缺陷 - 1，2级
• 元器件端子面无可见的填充爬升。
缺陷 -3级
• 最小填充高度（F）小于焊料厚度（G）加上
25%的（H），或 焊料厚度（G）加上0.5
mm
[0.02in]，取两者中的较小者。
缺陷 - 1，2，3级
• 焊料不足。
• 无明显的润湿填充。

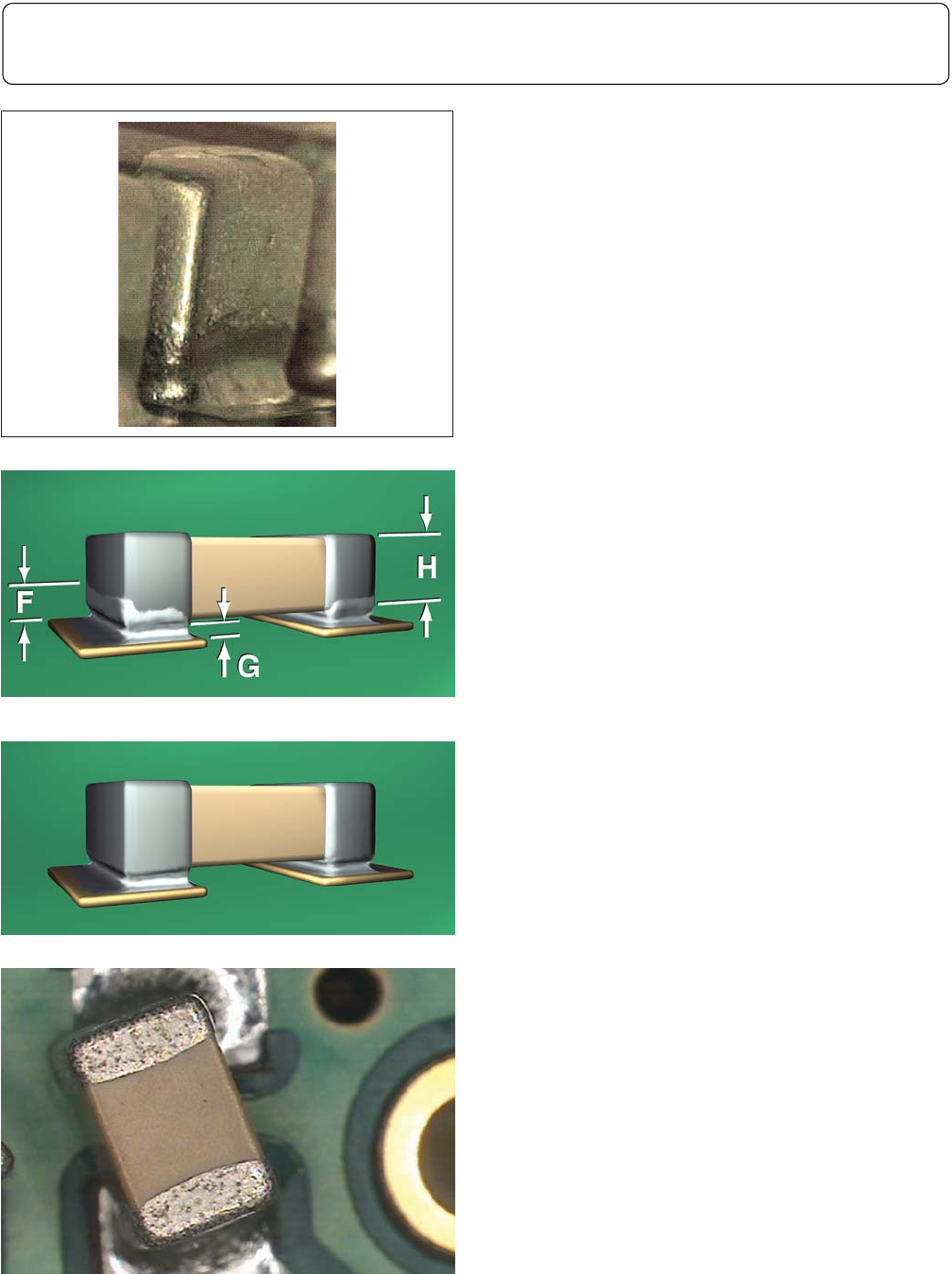

图8-34
图8-36
图8-35
图8-37
8 表⾯贴装组件
8.3.2.6 矩形或⽅形端⽚式元器件 –
1，3或5⾯端⼦，最⼩填充⾼度（F）
8-23IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
可接受 - 1，2，3级
•明显的润湿填充。
缺陷 - 1，2，3级
• 无润湿的填充。
图8-38
8 表⾯贴装组件
8.3.2.7 矩形或⽅形端⽚式元器件 –
1，3或5⾯端⼦，焊料厚度（G）
8-24 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
可接受 - 1，2，3级
• 要求元器件端子和焊盘之间的重叠接触（J）
明显。
缺陷 - 1，2，3级
• 末端重叠不充分。
图8-39
图8-40
图8-41
8 表⾯贴装组件
8.3.2.8 矩形或⽅形端⽚式元器件 –
1，3或5⾯端⼦，末端重叠（J）
8-25IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
