IPC-A-610E CN2010年4月 - 第242页
缺 陷 -1 , 2 , 3级 • 片 式元器 件 站 立 于一个 端 子上（ 立碑 ） 。 图8-49 图8-50 8 表⾯贴装组件 8.3.2.9.4 矩形或⽅形端⽚式元器件 – 1，3或5⾯端⼦，端⼦异常 – ⽴ 碑 8-30 IPC-A-610E-2010 2010 年 4 月 SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

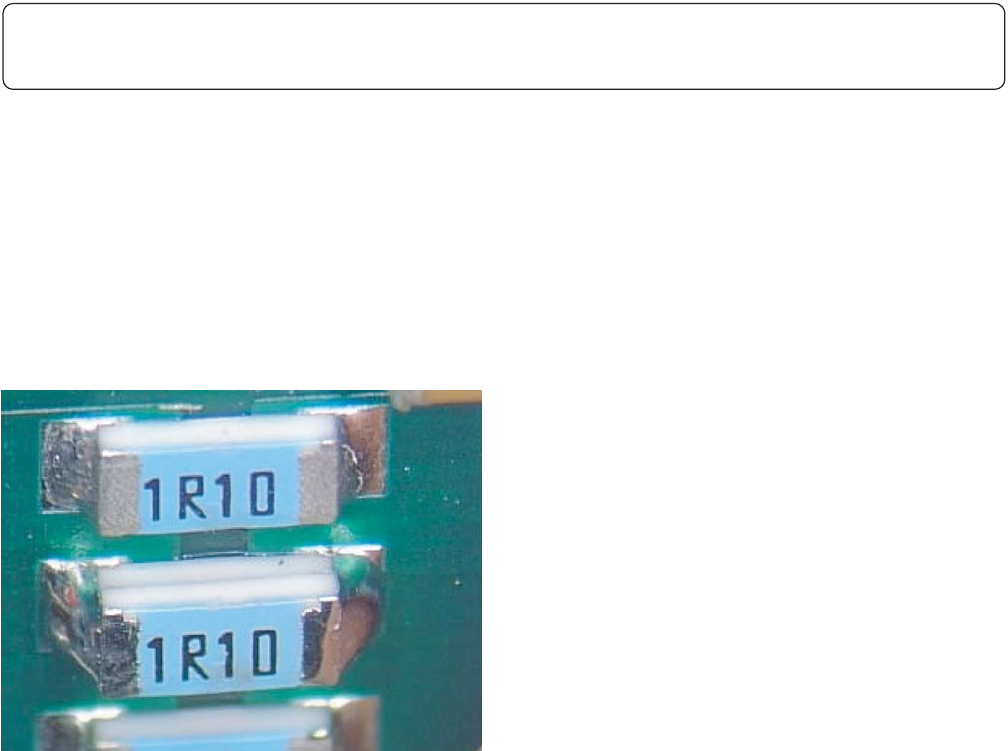

这些要求适用于要求叠装的场合。
叠装元器件时，元器件顶部端子区域成为上面堆叠的那个元器件的焊盘。
可接受 - 1，2，3级
•当图纸允许时。
• 堆叠顺序满足图纸要求。
• 堆叠的元器件满足表8-2中所适用级别的验收
要求。
• 侧面偏移未妨碍所要求焊料填充的形成。
缺陷 - 1，2，3级
• 图纸没有要求时，元器件被叠装。
• 堆叠顺序不满足图纸要求。
• 堆叠的元器件不满足表8-2中所适用级别的验
收要求。
• 侧面偏移妨碍所要求焊料填充的形成。

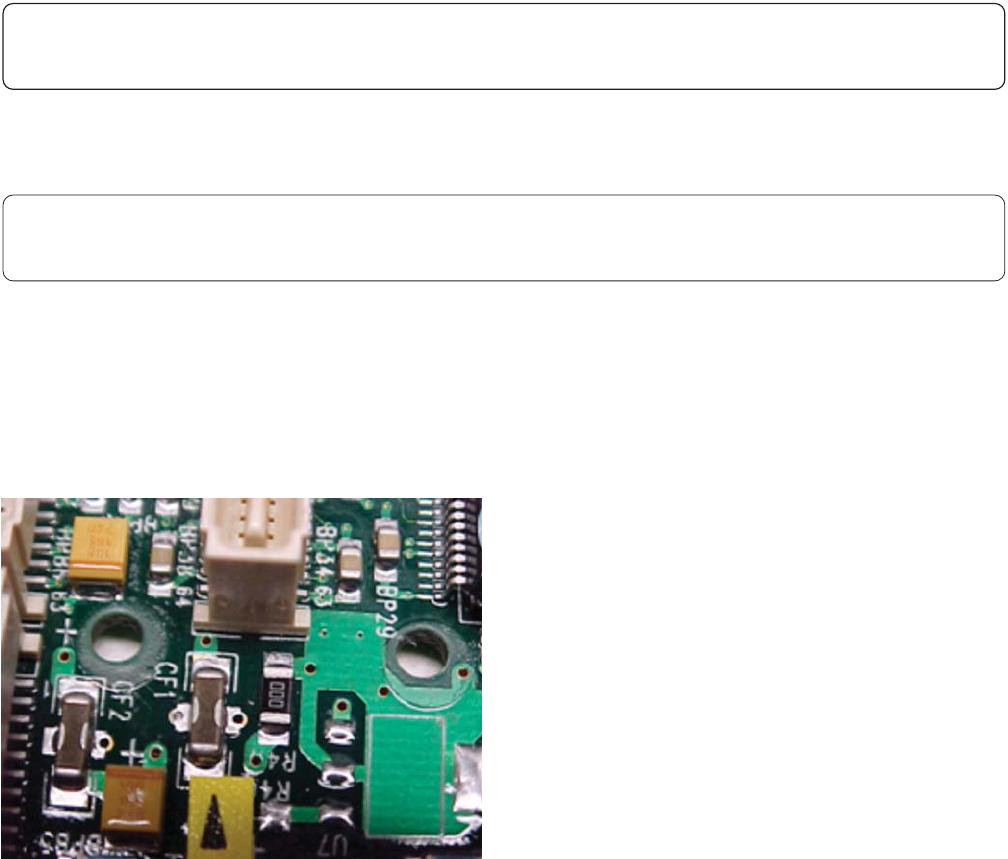

图8-48
8 表⾯贴装组件
8.3.2.9.3 矩形或⽅形端⽚式元器件 –
1，3或5⾯端⼦，端⼦异常 – 叠装
8-29IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

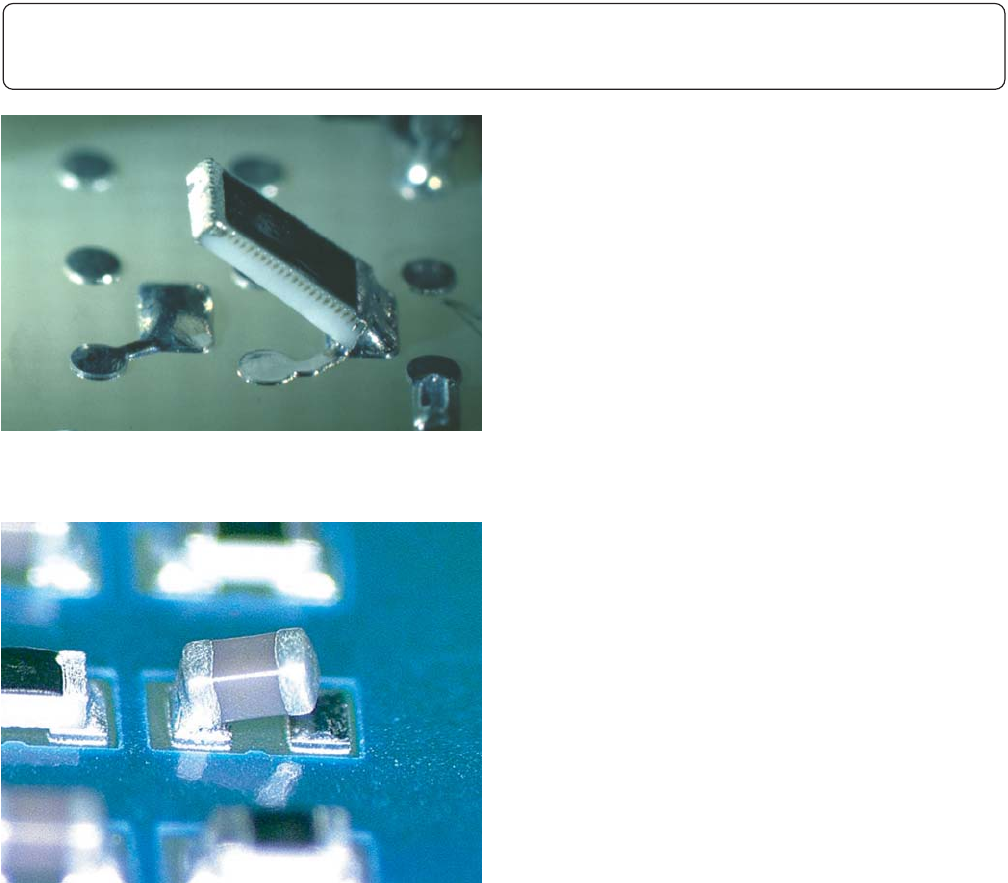

缺陷 -1, 2, 3级
• 片式元器件站立于一个端子上（立碑）。
图8-49
图8-50
8 表⾯贴装组件
8.3.2.9.4 矩形或⽅形端⽚式元器件 –
1，3或5⾯端⼦，端⼦异常 – ⽴碑
8-30 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
这些要求也适用于有侧面端子的圆柱体片式元器件，图8-52。
⽬标 - 1，2，3级
• 末端连接宽度等于元器件端子宽度或焊盘宽
度，取两者中的较小者。
可接受 - 1，2级
• 末端连接宽度至少为元器件端子宽度的50%或
焊盘宽度的50%，取两者中的较小者。
可接受 - 3级
• 末端连接宽度至少为元器件端子宽度的75%或
焊盘宽度的75%，取两者中的较小者。
缺陷 - 1，2，3级
• 小于最小可接受末端连接宽度。
图8-51
8 表⾯贴装组件
8.3.2.10 矩形或⽅形端⽚式元器件 –
1，3或5⾯端⼦，端⼦异常 – 3个端⼦
8-31IPC-A-610E-2010
2010年4月
8.3.2.10.1 矩形或⽅形端⽚式元器件 –
1，3或5⾯端⼦，端⼦异常 – 3个端⼦ – 焊接宽度
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
