缺 陷 - 1，2级 • 最 大 侧 面 偏移 （ A ） 大于 引线宽度 （ W ） 的 50% 或 0.5mm[0.02in] ， 取 两 者 中的 较 小 者 。 缺 陷 -3 级 • 最 大 侧 面 偏移 （ A ） 大于 引线宽度 （ W ） 的 25% 或 0.5mm[0.02in] ， 取 两 者 中的 较 小 者 。 图8-86 图8-87 8 表⾯贴装组件 8.3.5.1 扁平鸥翼形引线， 侧 ⾯ 偏移 （A） （续）…
可接受 - 3级
• 最大侧面偏移（A）不大于引线宽度（W）的
25%或0.5mm[0.02in]，取两者中的较小者。
图8-84
图8-85
8 表⾯贴装组件
8.3.5.1 扁平鸥翼形引线，侧⾯偏移（A）（续）
8-49IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

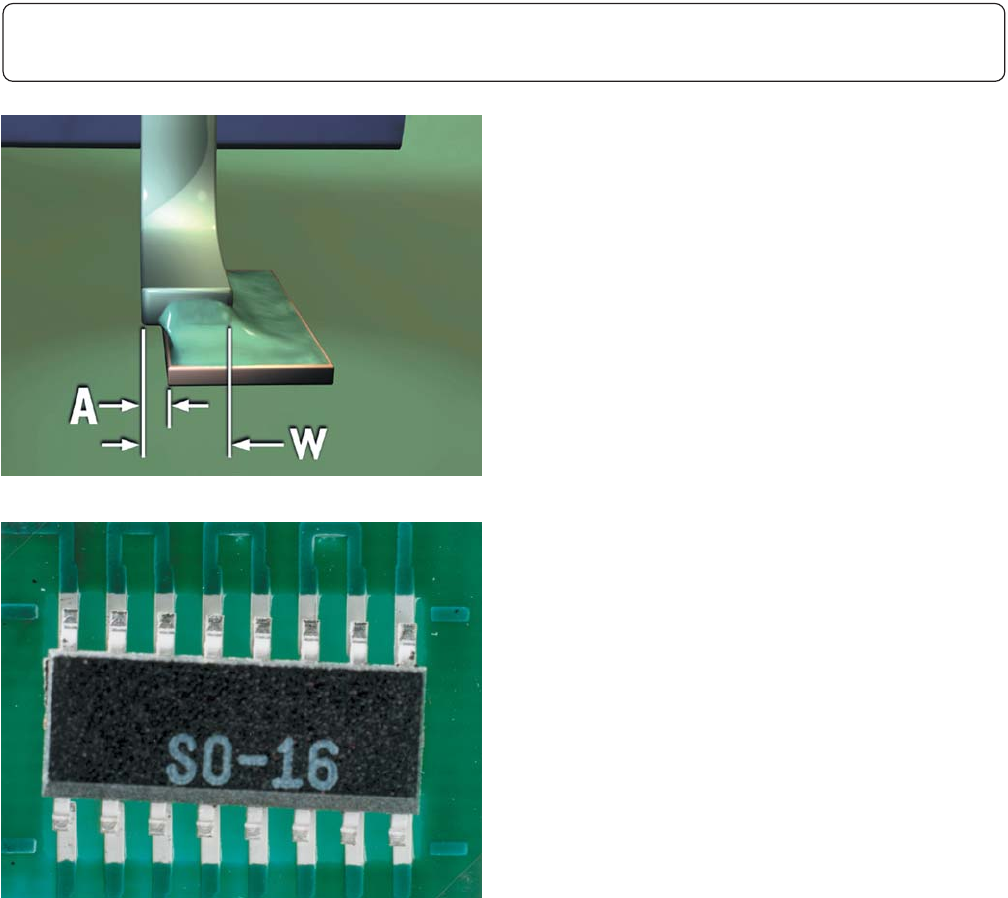

缺陷 - 1，2级
• 最大侧面偏移（A）大于引线宽度（W）的50%
或0.5mm[0.02in]，取两者中的较小者。
缺陷 -3级
• 最大侧面偏移（A）大于引线宽度（W）的25%
或0.5mm[0.02in]，取两者中的较小者。
图8-86
图8-87
8 表⾯贴装组件
8.3.5.1 扁平鸥翼形引线，侧⾯偏移（A）（续）
8-50 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

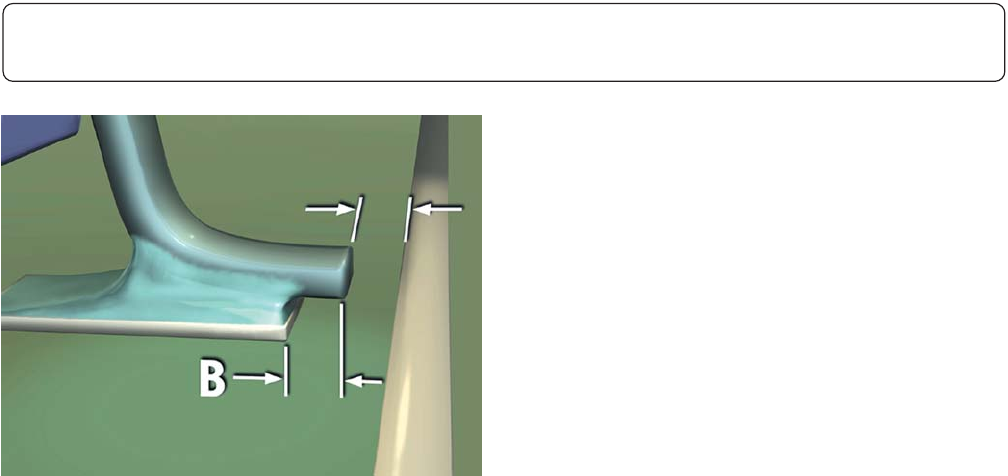

可接受 - 1，2，3级
• 趾部偏移不违反最小电气间隙。
缺陷 - 1，2，3级
• 趾部偏移违反最小电气间隙。
图8-88
8 表⾯贴装组件
8.3.5.2 扁平鸥翼形引线，趾部偏移（B）
8-51IPC-A-610E-2010
