IPC-A-610E CN2010年4月 - 第265页
可接受 - 3级 • 最小末端连 接 宽度 （ C ） 等 于 引线宽度 （ W ） 的 75% 。 缺 陷 - 1，2级 • 最小末端连 接 宽度 （ C ） 小 于 引线宽度 （ W ） 的 50% 。 缺 陷 -3 级 • 最小末端连 接 宽度 （ C ） 小 于 引线宽度 （ W ） 的 75% 。 图8-91 图8-92 8 表⾯贴装组件 8.3.5.3 扁平鸥翼形引线， 最⼩ 末 端连接 宽度 （C） （续） 8-53 IP…

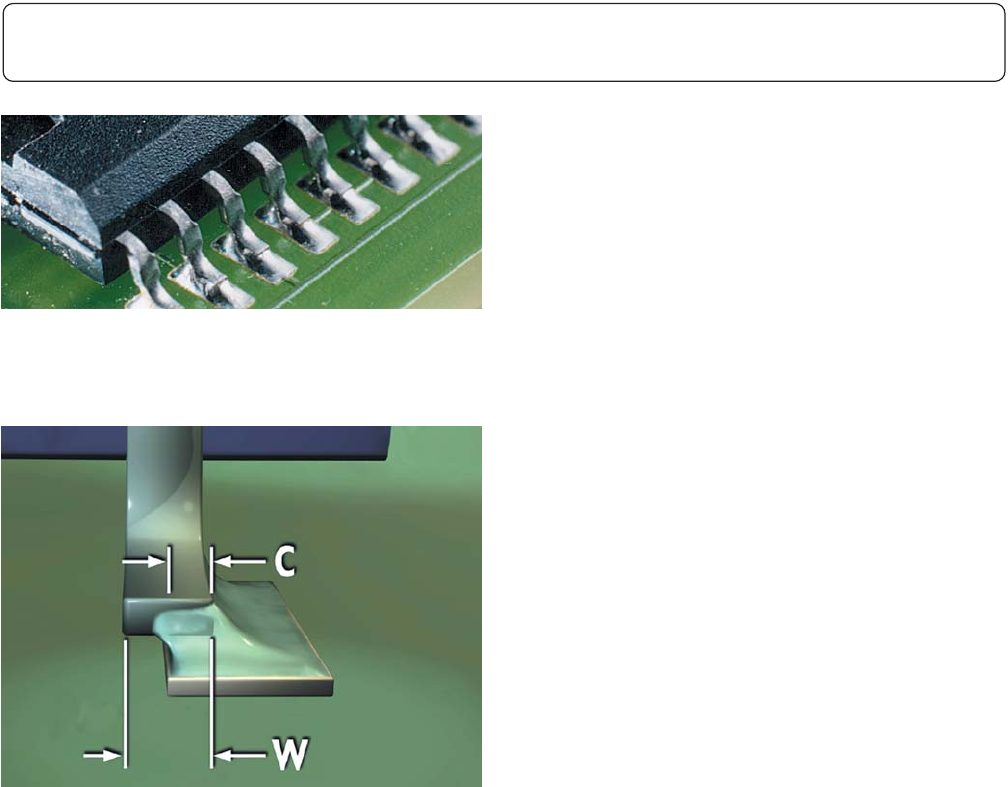

⽬标 - 1，2，3级
• 末端连接宽度等于或大于引线宽度。
可接受 - 1，2级
• 最小末端连接宽度（C）等于引线宽度（W）
的50%。
图8-89
图8-90
8 表⾯贴装组件
8.3.5.3 扁平鸥翼形引线，最⼩末端连接宽度（C）
8-52 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

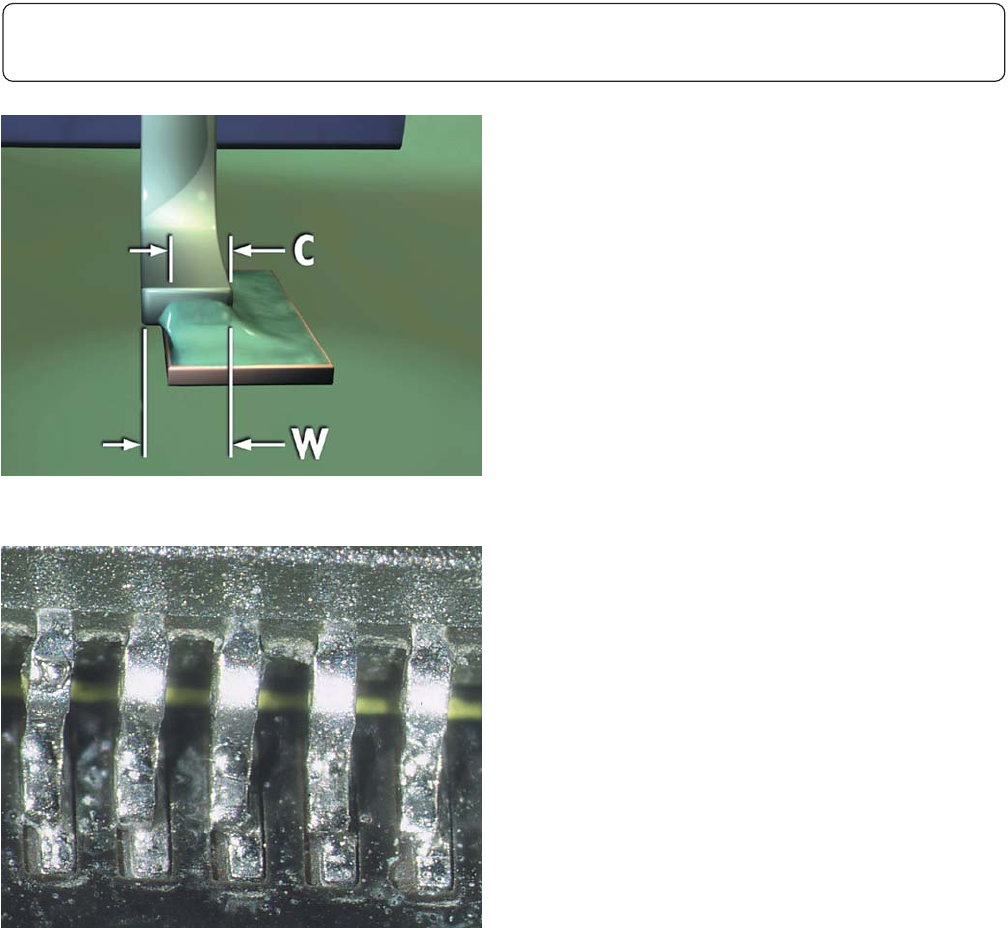

可接受 - 3级
• 最小末端连接宽度（C）等于引线宽度（W）
的75%。
缺陷 - 1，2级
• 最小末端连接宽度（C）小于引线宽度（W）
的50%。
缺陷 -3级
• 最小末端连接宽度（C）小于引线宽度（W）
的75%。
图8-91
图8-92
8 表⾯贴装组件
8.3.5.3 扁平鸥翼形引线，最⼩末端连接宽度（C）（续）
8-53IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

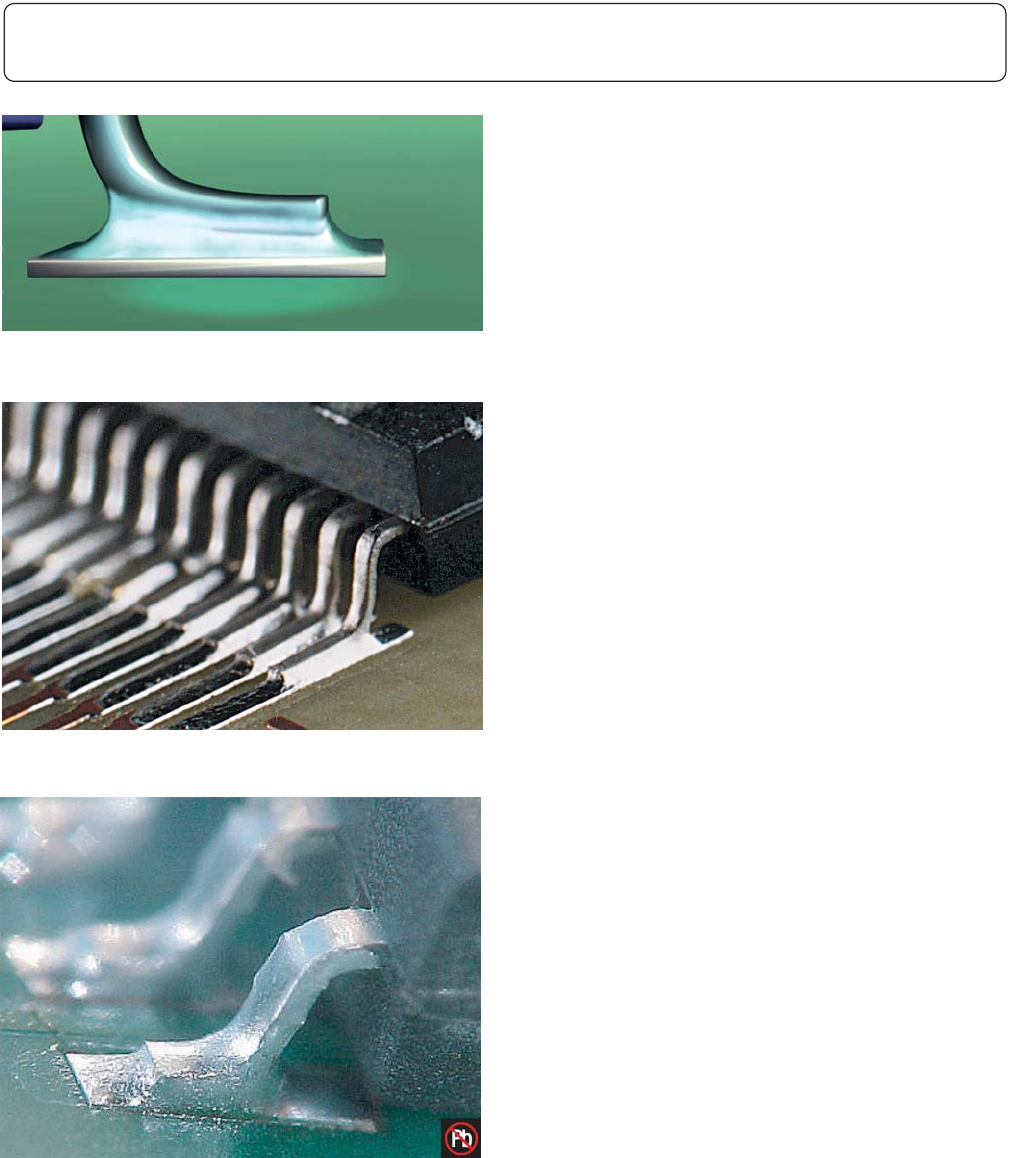

⽬标 - 1，2，3级
• 沿整个引线长度润湿填充明显。
图8-93
图8-94
图8-95
8 表⾯贴装组件
8.3.5.4 扁平鸥翼形引线，最⼩侧⾯连接长度（D）
8-54 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
