警 告 标 识 可供 悬挂 、张 贴 于 厂房 、 元器 件、组 件、设备和包 装 上，用以提 醒 人们有可能对所 操作 的 元器 件 造 成 静 电 或 电 气过载损伤 。图 3-1 列 举 了 较 常 见 的标 识 。 符 号 （ 1 ） ESD 敏 感 符 号 。 三 角形内 有一 只画 有 斜杠欲 触 摸 的 手 ， 这 个 符 号 用来表示 该 电子 或 电 气元器 件 或 组件 容 易 被 ESD 事 件 损伤 。 符 号 …
表3-1 典型的静电源
工作台面 打蜡、涂料或油漆表面
未处理的聚乙烯和塑料
玻璃
地板 灌封混凝土
打蜡或成品木材
地瓷砖和地毯
服装和人员 非ESD防护服
合成材料
非ESD防护鞋
头发
座椅 成品木材
聚乙烯类
玻璃纤维
绝缘轮子
包装和操作材料 塑料袋、包、封套
泡沫袋、泡沫塑料
聚苯乙烯塑料
非ESD防护盒、托盘、容器
组装工具和材料 压力喷射
压缩空气
合成毛刷
热风枪、吹风机
复印机、打印机
表3-2 典型的静电压⽣成强度
来源
湿度
10-20%
湿度
65-90%
地毯上行走 35,000伏 1,500伏
聚乙烯地板上行走 12,000伏 250伏
座椅上的工作人员 6,000伏 100伏
聚乙烯封套（作业指导书） 7,000伏 600伏
从工作台面上拿起塑料袋 20,000伏 1,200伏
有泡沫垫的工作座椅 18,000伏 1,500伏
如果确实会发生ESD损伤，最好的防护办法是
将防止静电的生成与消除生成的静电相结合。
所有ESD防护技术和产品的原理都是基于以上
两者或其中之一。
ESD损伤是静电源所产生的电能作用于或过于
接近ESDS元器件的结果。静电源在我们身边随
处可见。生成的静电强度取决于静电源的特性。
生成静电需要物体的相对运动。它们包括物体
的接触、分离、摩擦等。
引起静电释放的罪魁祸首是绝缘材料，因为绝
缘材料将产生/获得的静电荷收集起来，而不允
许其从材料表面扩散，见表3-1。常见的材料如
塑料袋或聚苯乙烯泡沫塑料容器都会产生严重
的静电，不适于使用在操作区，尤其是静电安
全区（EPA）内。从胶带卷上剥胶带的动作能
产生20000伏的电压。甚至压缩空气吹在绝缘表
面也会产生静电荷。
破坏性的静电释放常常由邻近的导体引发，如人
体皮肤，并 释放到组件的导体上。当携有静电荷
的人体接触印制板组件时就会发生以上情况。
静电通过导电图形到达ESDS元器件放电时，
电
子组件会被破坏。远低于人体能够感觉到的静电
释放（小于3500伏），仍会损害ESDS元器件。
典型的静电压生成强度如表3-2。
3 电⼦组件的操作
3.1.2 EOS／ESD的预防 – 静电释放（ESD）
3-4 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
警告标识可供悬挂、张贴于厂房、元器件、组
件、设备和包装上，用以提醒人们有可能对所
操作的元器件造成静电或电气过载损伤。图3-1
列举了较常见的标识。
符号（1）ESD敏感符号。三角形内有一只画有
斜杠欲触摸的手，这个符号用来表示该电子或
电气元器件或组件容易被ESD事件损伤。
符号（2）ESD防护符号。与ESD敏感符号不同
的是有一圆弧包围着三角形，手上没有那条斜
杠。它用来标识专为ESD敏感组件和器件设计
的提供ESD防护的器具。
符号（1）和
（ 2）用于标识含有ESD敏感器件的
装置或组件，操作时必须区别对待。这些符号由
ESD协会提出并在EOS/ESD标准S8.1、电子工业
联合会（EIA）标准EIA-471及IEC/TS 61340-5-1
和其他标准中有相应描述。
注：没 有 ESD警 告 标 识 并不一定 意 味着该组
件对ESD不敏感。当怀疑组件的静 电 敏感性
时，在得出结论之前必须按敏感器件处理。

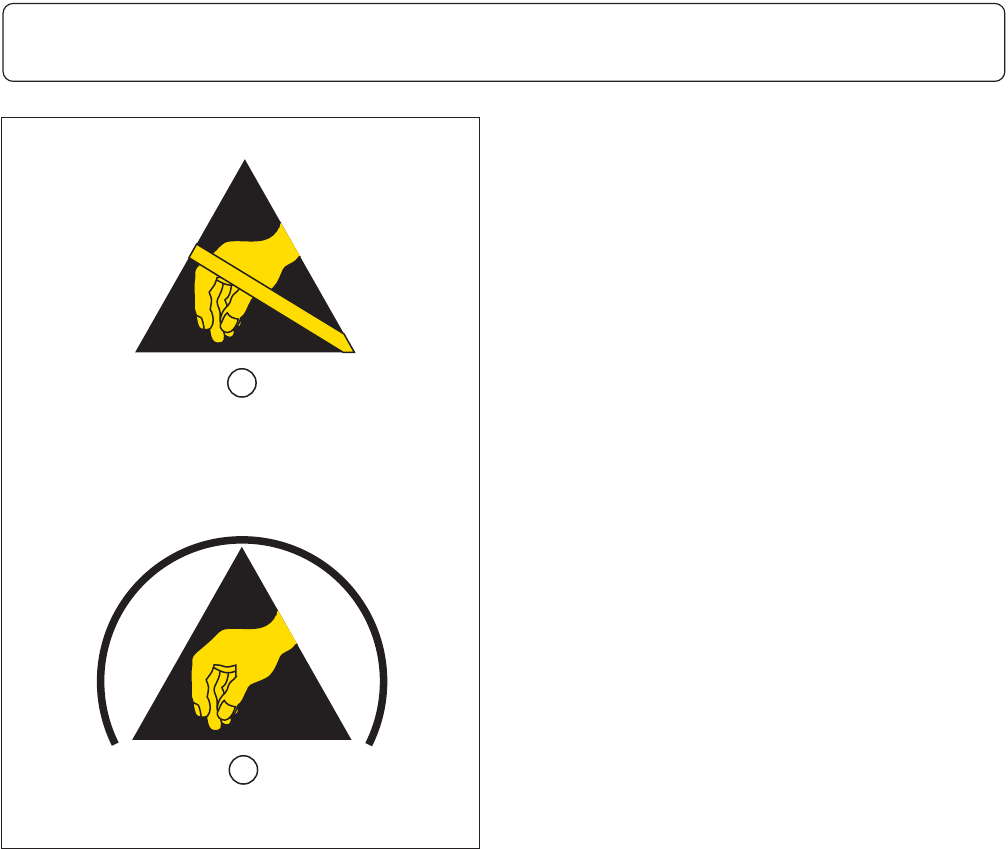

图3-1
1. ESD敏感符号
2. ESD防护符号
1
2
3 电⼦组件的操作
3.1.3 EOS / ESD 的预防 – 警告标识
3-5IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
当在非静电安全 环 境或工 作 区 时，必须保护
ESDS元器件和组件不受静电源损害。保 护措施
包括导电的静电屏蔽盒、防护罩、袋或包装等。
只有在静电安全工作区，才能将ESDS器件从其
静电防护包装中取出。
了解三种不同类型的防护包装的区别是很重要
的：
（1）静电屏蔽（或阻挡层包装）材料；
（2）抗静电材料；
（3）静电消散材料。
静电屏蔽包装可防止静电释放穿透包装进入组
件引起损伤。
抗静电（低充电性）材料可作为ESDS物品廉价
的减振材料和中间层包装材料。抗静电材料处
于运动时不产生电荷。但是，如果发生了静电
释放，它能穿透包装进入组件，造成对ESDS元
器件的EOS/ESD损伤。
静电消散材料具有足够的传导性，使电荷能通
过其表面消散。离开EOS/ESD防护工作区域的
部件必须使用静电屏蔽材料包装，通常在包装的
中间层还夹有静电消散材料和抗静电材料。
不要被包装材料的“颜色”误导。业界普遍认为
“黑色”包装具有静电屏蔽能力或是导电的，
而“粉红色”是抗静电的。即使这通常是正确
的，但也可能会误导。另外，目前市场上有许
多新型的透明材料，它们可能是抗静电甚至是
静电屏蔽材料。一段时期内，曾经假定生产中
使用的透明包装材料都具有EOS/ESD危害性。
而现在来看不一定正确。
注意：
一些静电屏蔽材料和抗静电材料，以及某些局
部用抗静电剂可能会影响制程中组件、元器件
和材料的可焊性。应该小心选择对产品无污染
的包装和操作材料，并遵循厂商提供的使用说
明。清洗静电消散或抗静电材料表面的溶剂会
降低他们的ESD防护性能。要遵循制造商关于
清洗的建议。
3
电⼦组件的操作
3.1.4 EOS／ESD的预防 – 防护材料
