表8-6 尺⼨要求 - 圆形或扁圆（精压）鸥翼形引线 参 数 尺⼨ 1级 2级 3级 最 大 侧 面 偏移 A 50% （ W ） 或 0.5mm[0.02in] ， 取 两 者 中的 较 小 者；注 1 25% （ W ） 或 0.5mm [0.02in] ， 取 两 者 中 的 较 小 者；注 1 最 大 趾部偏移 B 注 1 最小末端连 接 宽度 C 注 3 75% （ W ） 最小侧 面 连 接长 度 D 100% （ W ） …

100%1 / 416

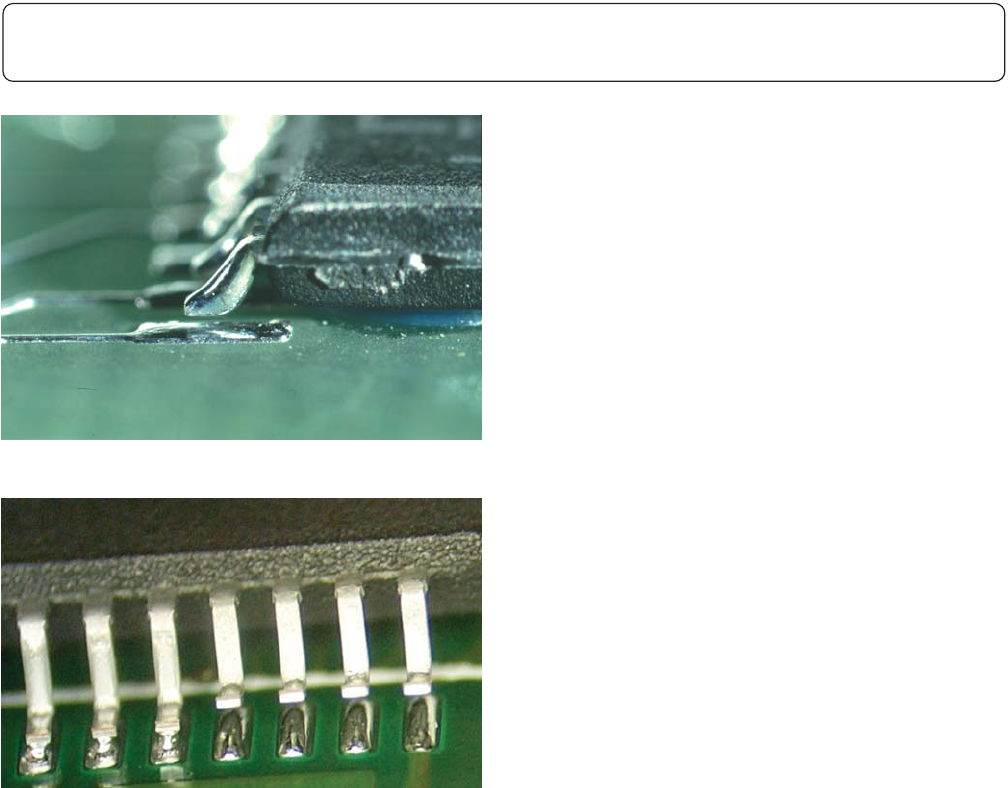

缺陷 - 1，2，3级
• 元器件引线不成直线（共面性），妨碍可接受
焊点的形成。
图8-108
图8-109
8 表⾯贴装组件
8.3.5.8 扁平鸥翼形引线，共⾯性
8-59IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
表8-6 尺⼨要求 - 圆形或扁圆（精压）鸥翼形引线
参数 尺⼨ 1级 2级 3级
最大侧面偏移 A
50%（W）或0.5mm[0.02in]，
取两者中的较小者；注1
25%（W）或0.5mm
[0.02in]，取两者中
的较小者；注1
最大趾部偏移 B 注1
最小末端连接宽度 C 注3 75%（W）
最小侧面连接长度 D 100%（W） 150%（W）
最大跟部填充高度 E 注4
最小跟部填充高度 F 注3 （G）+ 50%（T）；注5 （G）+（T）；注5
焊料厚度 G 注3
成形后的脚长 L 注2
最小侧面连接高度 Q 注3 （G）+
50%（T）
连接侧面的引线厚度 T 注2
扁圆引线宽度或圆形引线
直径
W 注2
注1：不违反最小电气间隙。
注2：未作规定的尺寸或尺寸变量，由设计决定。
注3：润湿明显。
注4：见8.3.6.5节。
注5：对于趾部向下倾的引线，最小跟部填充高度（F）至少延伸至引线弯曲外弧线的中点。
8 表⾯贴装组件
8.3.6 圆形或扁圆（精压）鸥翼形引线
8-60 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
⽬标 - 1，2，3级
• 无侧面偏移。
可接受 - 1，2级
• 侧面偏移（A）不大于引线宽度／直径（W）
的50%或0.5mm[0.02in]，取两者中的较小者。
可接受 - 3级
• 侧面偏移（A）不大于引线宽度／直径（W）
的25%或0.5mm[0.02in]，取两者中的较小者。
缺陷 - 1，2级
• 侧面偏移（A）大于引线宽度／直径（W）的
50%或0.5mm[0.02in]，取两者中的较大者。
缺陷 -3级
• 侧面偏移（A）大于引线宽度／直径（W）的
25%或0.5mm[0.02in]，取两者中的较大者。

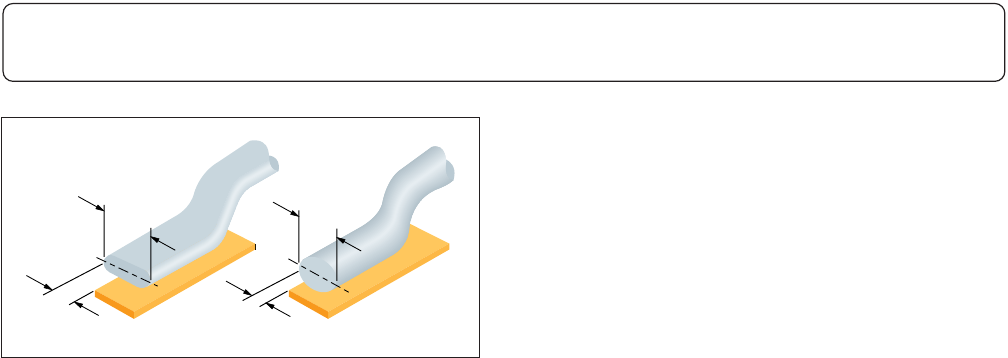

W
W
A
A
图8-110
8 表⾯贴装组件
8.3.6.1 圆形或扁圆（精压）鸥翼形引线，侧⾯偏移（A）
8-61IPC-A-610E-2010
