当 在 非静 电 安 全 环 境或 工 作 区 时， 必须 保 护 ESDS 元器 件和组件不受 静 电源 损 害 。保 护 措 施 包括 导 电的 静 电 屏蔽盒 、 防护 罩 、 袋 或 包 装 等 。 只 有在 静 电 安 全工 作 区 ， 才 能 将 ESDS 器 件 从 其 静 电 防护 包 装 中 取 出。 了 解三种 不 同类 型 的 防护 包 装 的 区 别 是 很 重 要 的 ： （ 1 ） 静 电 屏蔽 （ 或 阻 …

100%1 / 416
警告标识可供悬挂、张贴于厂房、元器件、组
件、设备和包装上，用以提醒人们有可能对所
操作的元器件造成静电或电气过载损伤。图3-1
列举了较常见的标识。
符号（1）ESD敏感符号。三角形内有一只画有
斜杠欲触摸的手，这个符号用来表示该电子或
电气元器件或组件容易被ESD事件损伤。
符号（2）ESD防护符号。与ESD敏感符号不同
的是有一圆弧包围着三角形，手上没有那条斜
杠。它用来标识专为ESD敏感组件和器件设计
的提供ESD防护的器具。
符号（1）和
（ 2）用于标识含有ESD敏感器件的
装置或组件，操作时必须区别对待。这些符号由
ESD协会提出并在EOS/ESD标准S8.1、电子工业
联合会（EIA）标准EIA-471及IEC/TS 61340-5-1
和其他标准中有相应描述。
注：没 有 ESD警 告 标 识 并不一定 意 味着该组
件对ESD不敏感。当怀疑组件的静 电 敏感性
时，在得出结论之前必须按敏感器件处理。
图3-1
1. ESD敏感符号
2. ESD防护符号
1
2
3 电⼦组件的操作
3.1.3 EOS / ESD 的预防 – 警告标识
3-5IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
当在非静电安全 环 境或工 作 区 时，必须保护
ESDS元器件和组件不受静电源损害。保 护措施
包括导电的静电屏蔽盒、防护罩、袋或包装等。
只有在静电安全工作区，才能将ESDS器件从其
静电防护包装中取出。
了解三种不同类型的防护包装的区别是很重要
的：
（1）静电屏蔽（或阻挡层包装）材料；
（2）抗静电材料；
（3）静电消散材料。
静电屏蔽包装可防止静电释放穿透包装进入组
件引起损伤。
抗静电（低充电性）材料可作为ESDS物品廉价
的减振材料和中间层包装材料。抗静电材料处
于运动时不产生电荷。但是，如果发生了静电
释放，它能穿透包装进入组件，造成对ESDS元
器件的EOS/ESD损伤。
静电消散材料具有足够的传导性，使电荷能通
过其表面消散。离开EOS/ESD防护工作区域的
部件必须使用静电屏蔽材料包装，通常在包装的
中间层还夹有静电消散材料和抗静电材料。
不要被包装材料的“颜色”误导。业界普遍认为
“黑色”包装具有静电屏蔽能力或是导电的，
而“粉红色”是抗静电的。即使这通常是正确
的，但也可能会误导。另外，目前市场上有许
多新型的透明材料，它们可能是抗静电甚至是
静电屏蔽材料。一段时期内，曾经假定生产中
使用的透明包装材料都具有EOS/ESD危害性。
而现在来看不一定正确。
注意：
一些静电屏蔽材料和抗静电材料，以及某些局
部用抗静电剂可能会影响制程中组件、元器件
和材料的可焊性。应该小心选择对产品无污染
的包装和操作材料，并遵循厂商提供的使用说
明。清洗静电消散或抗静电材料表面的溶剂会
降低他们的ESD防护性能。要遵循制造商关于
清洗的建议。
3
电⼦组件的操作
3.1.4 EOS／ESD的预防 – 防护材料
3-6 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
EOS/ESD安全工作台能防止在操作时产生的尖
峰脉冲和静电释放对敏感元器件的损害。安全工
作台应该具有对EOS损害的防护功能，避免维
修、生产、测试等设备产生的尖峰脉冲。电烙
铁、吸锡器和测试仪器产生的电能足以毁坏极
其敏感的元器件并降低其它元器件的性能。
为了做到ESD防护，必须提供一个接地路径来中
和静电荷，否则静电能将释放在器件或组件上。
ESD安全工作台/EPA还具有接地的静电消散和
抗静电台面。对于操作人员的皮肤也提供了接
地途径，消除皮肤或衣物产生的静电，较好的
选择是防静电腕带。
在接地系统中必须采取措施，用于防止粗心大
意或设备故障产生的电流对于操作人员的人身
伤害。一般是在接地路径中接入一个电阻，该
电阻同时会放慢衰减时间，防止来自静电源产
生的电能尖峰。另外，必须检查所使用的电源
电压，在工作台上考虑引入适当的保护以防工
作人员受到电气伤害。
静电安全操作所允许的最大接地电阻和放电时
间，见表3-3。
表3-3 静电安全操作的最
⼤接地电阻和放电时间
从操作⼈员
通过媒介到地
允许的
最⼤电阻
可接受的
最长放电时间
从地板垫到地 1000 MΩ 小于1秒
从桌垫到地 1000 MΩ 小于1秒
从腕带到地 100 MΩ 小于0.1秒
注：根据工作台使用的电压选择电阻值以确保人身安全，为ESD电压
提供适当的衰减或释放时间。

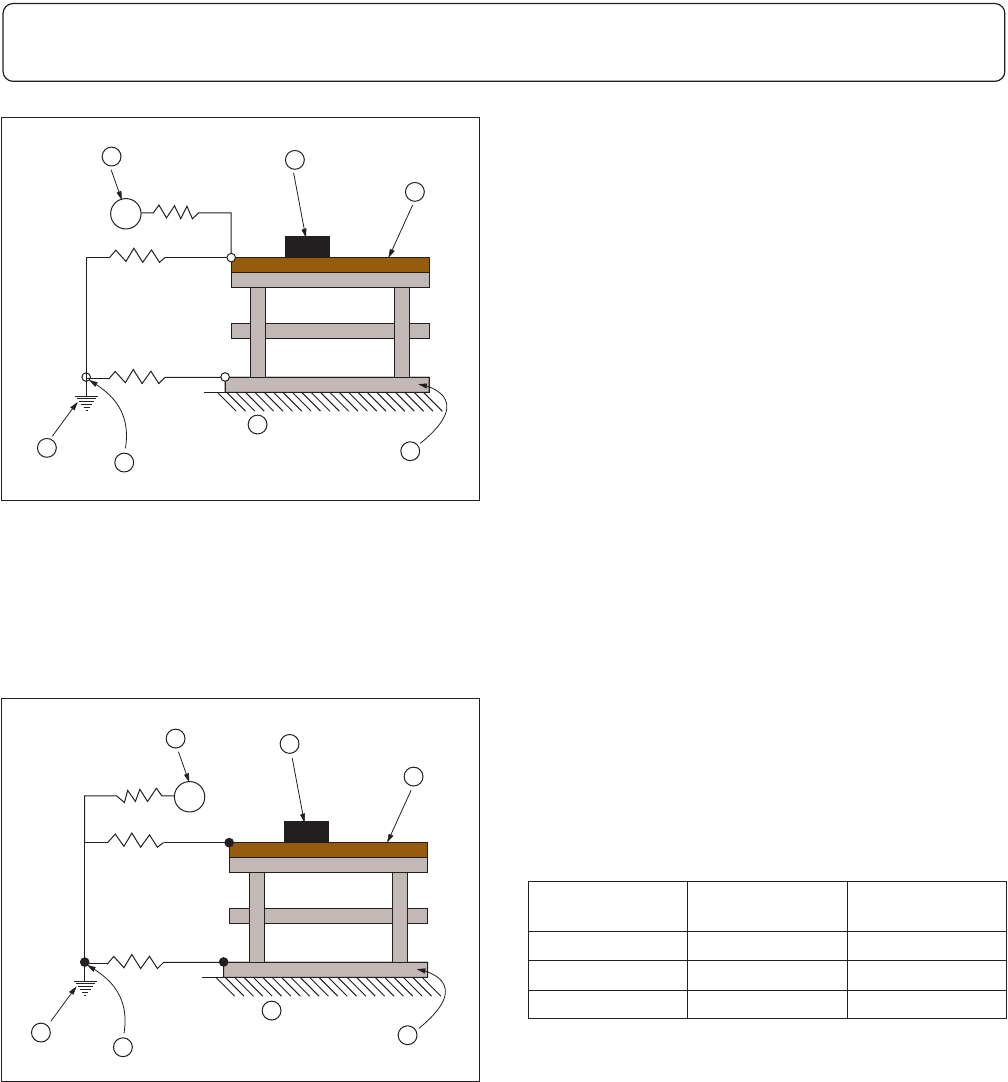

可接受的工作台示例如图3-2和图3-3。必要时，
在 比 较 敏 感 场 合可能要求使 用 空气离子发生
器。离子发生器的选择、摆放位置和使用方法
必须保证其有效性。
图3-2 防静电腕带的串联连接
1. ⼈员⽤防静电腕带
2. EOS防护盘，静电耗散容器等
3. EOS防护桌⾯
4. EOS防护地板、地垫
5. 建筑物地⾯
6. 公共接地点
7. ⼤地
1 M Ohm 10%
1 M Ohm 10%
1 M Ohm 10%
1
2
3
4
5
6
7
图3-3 防静电腕带的并联连接
1. ⼈员⽤防静电腕带
2. EOS防护盘，静电耗散容器等
3. EOS防护桌⾯
4. EOS防护地板、地垫
5. 建筑物地⾯
6. 公共接地点
7. ⼤地
1 M Ohm 10%
1 M Ohm 10%
1 M Ohm 10%
1
2
3
4
5
6
7
3 电⼦组件的操作
3.2 EOS／ESD安全⼯作台／EPA
3-7IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
