J 形引线 所 形 成的 连 接 应 当 满足 下表中各 级 产品 相 应 的 尺寸 及 填充 要求。 表8-7 尺⼨要求 - J形引线 参 数 尺⼨ 1级 2级 3级 最 大 侧 面 偏移 A 50% （ W ） ；注 1 25% （ W ） ；注 1 最 大 趾部偏移 B 注 1 ， 注 2 最小末端连 接 宽度 C 50% （ W ） 75% （ W ） 最小侧 面 连 接长 度 D 注 3 150% （ W ） 最 大 跟部填充…
缺陷 - 1，2，3级

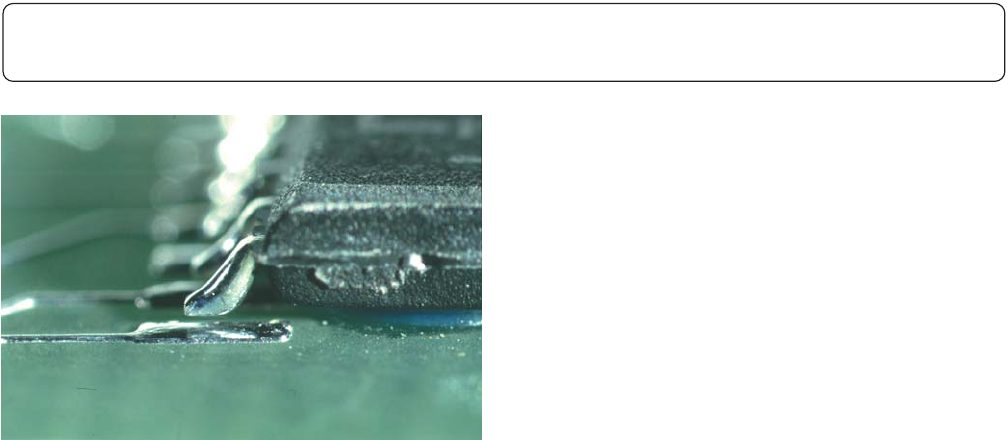

• 元器件引线不成直线（共面性），妨碍可接受
焊接连接的形成。
图8-118
8 表⾯贴装组件
8.3.6.9 圆形或扁圆（精压）鸥翼形引线，共⾯性
8-67IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
J形引线所形成的连接应当满足下表中各级产品相应的尺寸及填充要求。
表8-7 尺⼨要求 - J形引线
参数 尺⼨ 1级 2级 3级
最大侧面偏移 A 50%（W）；注1 25%（W）；注1
最大趾部偏移 B 注1，注2
最小末端连接宽度 C 50%（W） 75%（W）
最小侧面连接长度 D 注3 150%（W）
最大跟部填充高度 E 注4
最小跟部填充高度 F （G）+ 50%（T）（G）+（T）
焊料厚度 G 注3
引线厚度 T 注2
引线宽度 W 注2
注1：不违反最小电气间隙。
注2：未作规定的尺寸或尺寸变量，由设计决定。
注3：润湿明显。
注4：焊料不接触元器件本体。
⽬标 - 1，2，3级
• 无侧面偏移。
可接受 - 1，2级
• 侧面偏移（A）等于或小于引线宽度（W）的
50%。
图8-119
图8-120
8 表⾯贴装组件
8.3.7 J形引线
8-68 IPC-A-610E-2010
2010年4月
8.3.7.1 J形引线，侧⾯偏移（A）
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
可接受 - 3级
• 侧面偏移（A）等于或小于引线宽度（W）的
25%。
缺陷 - 1，2级
• 侧面偏移（A）大于引线宽度（W）的50%。
缺陷 -3级
• 侧面偏移（A）大于引线宽度（W）的25%。
图8-121
图8-122
图8-123
图8-124
8 表⾯贴装组件
8.3.7.1 J形引线，侧⾯偏移（A）（续）
8-69IPC-A-610E-2010
