开发此标准的 IPC 委员会 已 经 收到 将 一 些 特 殊类 型 SMT 端 子， 如 图 8-180 、图 8-181 和图 8-182 所示， 纳 入 此标准的要求。通 常 这 类 型 的 端 子 是 特 殊 的 元器 件 或 专 为 少 量用 户 特制。在开发验收要求 之 前 ， 还需 要 广泛地 应 用， 才 可 从 大量用 户 中 获 得有 效 的 失效数据 。在此特 重 复本标准 1.4.1.7 节 中的 内 容 。 1…
⽬标 - 1，2级
• 无偏移。
可接受 - 1级
• 偏移小于50%。
可接受 - 2级
• 偏移小于25%。
缺陷 -1级
• 偏移超过50%。
缺陷 -2级
• 偏移超过25%。
可接受 - 1，2级
• 润湿填充明显。
缺陷 - 1，2级
• 无润湿的填充。
• 焊料接触封装本体。
图8-178
图8-179
8 表⾯贴装组件
8.3.15.2 平头柱连接，最⼤端⼦偏移 – 圆形焊盘
8-97IPC-A-610E-2010
2010年4月
8.3.15.3 平头柱连接，最⼤填充⾼度（E）
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
开发此标准的IPC委员会已经收到将一些特殊类型SMT端子，如图8-180、图8-181和图8-182所示，纳
入此标准的要求。通常这类型的端子是特殊的元器件或专为少量用户特制。在开发验收要求之前，
还需要广泛地应用，才可从大量用户中获得有效的失效数据。在此特重复本标准1.4.1.7节中的内容。
1.4.1.7 特殊设计 IPC-A-610作为一份业界一致公认的标准，无法涵盖所有可能的元器件
和产品设计组合情况。当采用非通用和／或特殊技术时，可能有必要开发特殊的工艺及验
收要求。当然，若存在相似特征，本文件可以作为产品验收要求的指南。在考虑产品性能
要求时，特殊定义对考虑具体特性是必要的。特殊要求的开发应该有用户的参与或经用户
同意。对于3级产品，要求应当包括产品验收规定。
只要有可能，应该向IPC技术委员会提交这些要求，以考虑将其纳入本标准的更新版本。

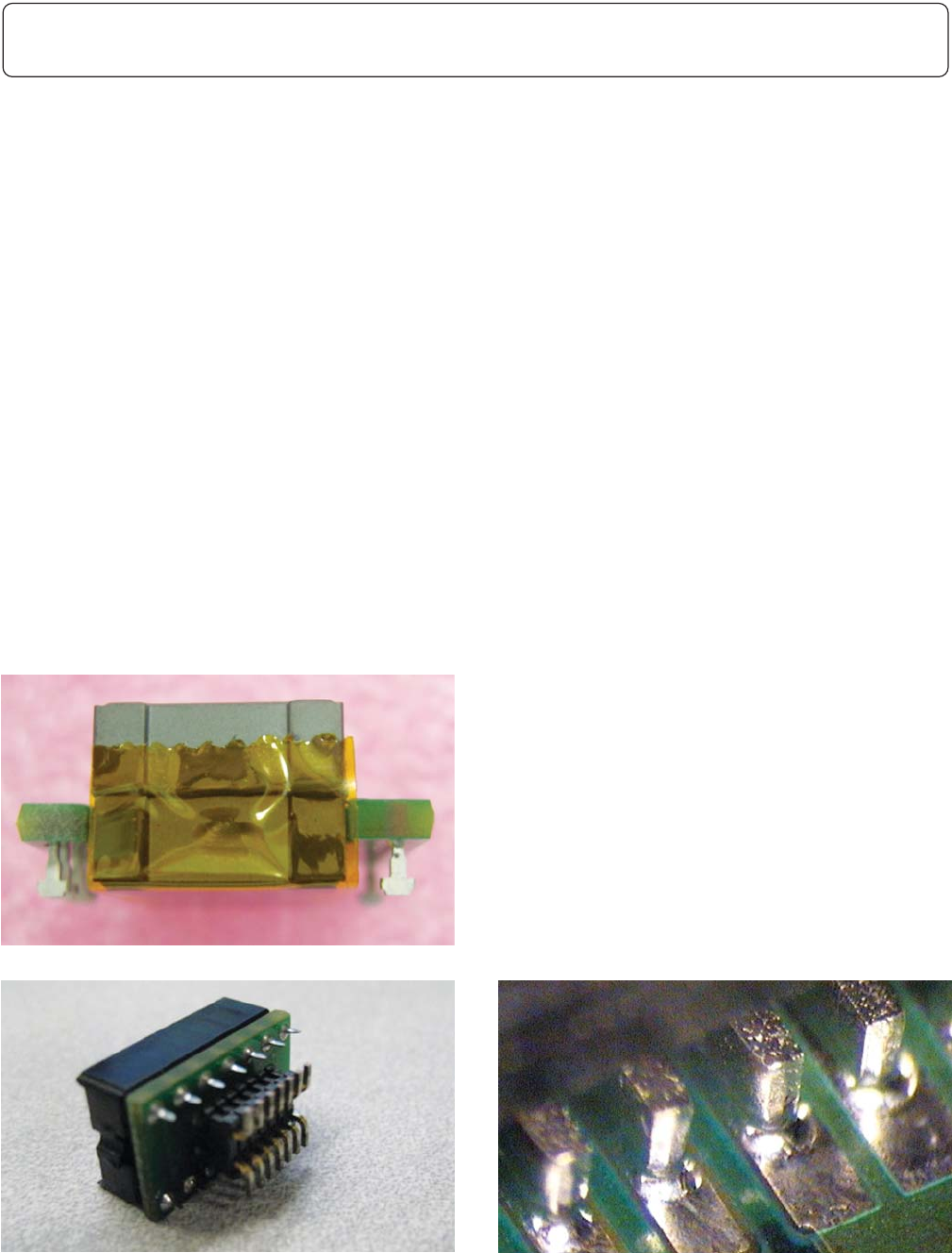

图8-180
图8-181 图8-182
8 表⾯贴装组件
8.4 特殊SMT端⼦
8-98 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
这些要求适用于焊接的连接器。关于连接器损伤要求见9.5节。SMT连接器的安装和焊接要求应当满
足对其所使用的引线端子类型的要求。对于这些要求无插图。
⽬标 - 1，2，3级
• 连接器平贴板面。
可接受 - 1，2，3级
• 连接器的后边平贴，连接器配接边不违反元
器件高度要求。
• 板销完全插入／扣住板子。
• 任何倾斜，只要：
–没有超过最大高度要求。
–配接正确。
缺陷 -
1，2，3级
•由于倾斜，实际使用中无法配接。
• 元器件违反高度要求。
• 板销没有完全插入／扣入板子。
注：连 接 器需要 满足外形、 装配和功能的要
求。为了达到最终的验收要求，可能要求试配
接或组装连接器。
8 表⾯贴装组件
8.5 表⾯贴装连接器
8-99IPC-A-610E-2010
2010年4月
