以下要求 适 用于有 引线 和 无引线元器 件。 ⽬标 - 1，2，3级 • 表面涂 层无损伤 。 • 元器 件本 体无 任何 划 伤 、 裂 缝 、 碎 裂 、 或 微 裂纹 。 • 标 识 清 晰 易 辨 识 。 可接受 - 1，2，3级 • 轻 微 的表面 划 伤 、缺 口 或 碎 片 没 有 暴露元器 件 基材 或 功 能 区 域 ， 或影响 结构 完整 性 、 外 形 、 装 配 或 功 能。 • 引线弯 月面涂 层 处的 碎…

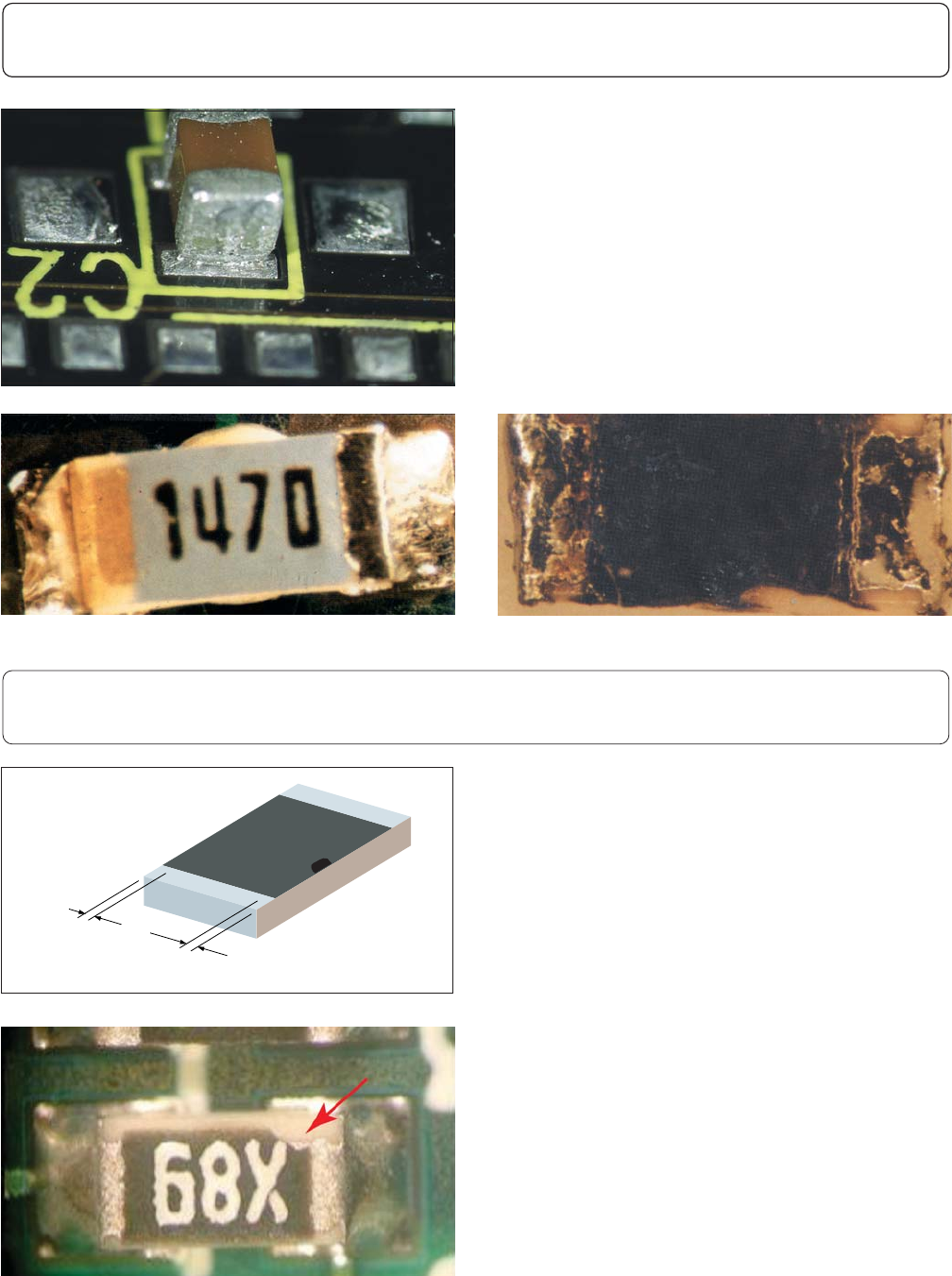

可接受 - 1，2，3级
• 1206或更大的片式电阻器，顶部表面（粘合
剂涂层）的碎片崩口（缺口）距元器件边缘
小于0.25mm[0.00984in]。
• 区域B的阻性材质无损伤。
缺陷 - 1，2，3级
• 阻性材质的任何崩口。
图9-4
图9-5 图9-6
B
A
A
A = 0.25 mm [0.00984 in]
图9-7
图9-8
9 元器件损伤
9.1 ⾦属镀层缺失（续）
9-3IPC-A-610E-2010
2010年4月
9.2 ⽚式电阻器材质
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

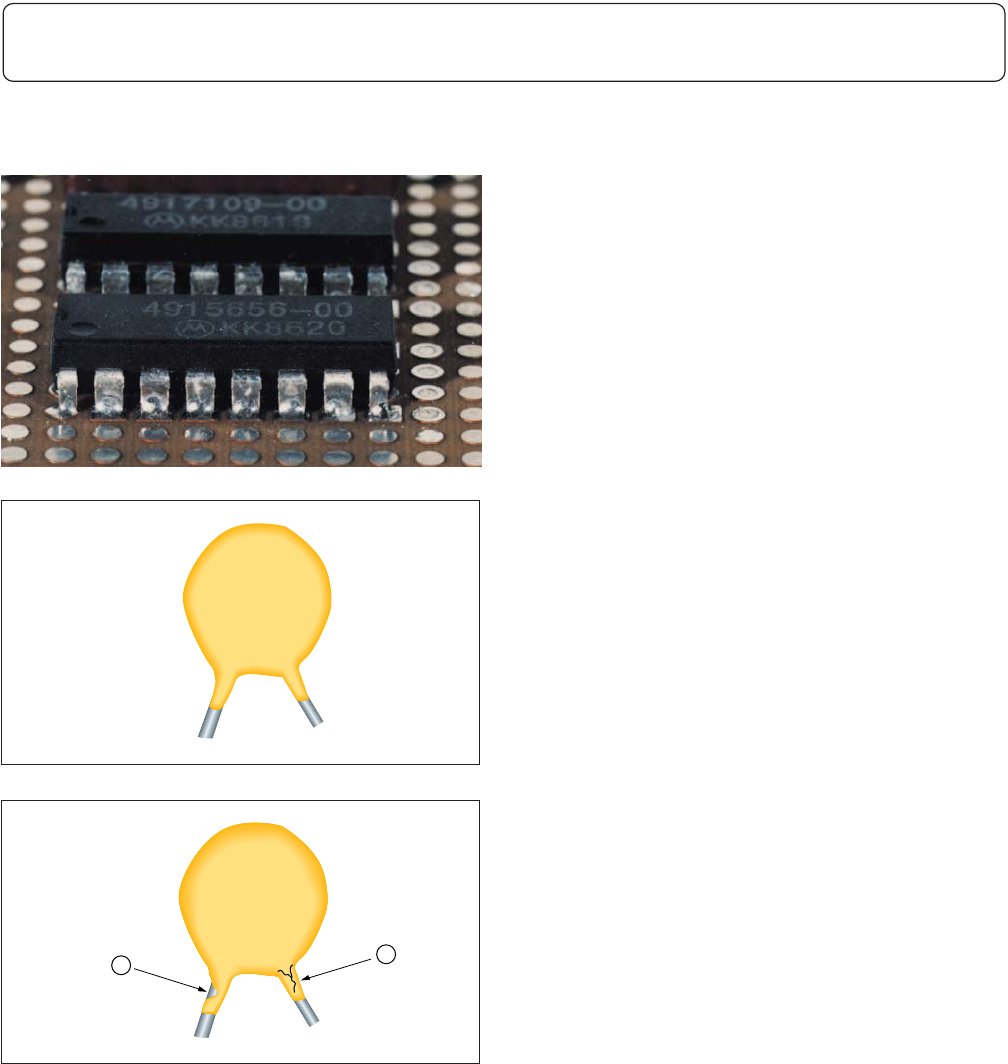

以下要求适用于有引线和无引线元器件。
⽬标 - 1，2，3级
• 表面涂层无损伤。
• 元器件本体无任何划伤、裂缝、碎裂、或微
裂纹。
• 标识清晰易辨识。
可接受 - 1，2，3级
• 轻微的表面划伤、缺口或碎片没有暴露元器
件基材或功能区域，或影响结构完整性、外
形、装配或功能。
• 引线弯月面涂层处的碎片或裂缝没有暴露元
器件基材或功能区域，或影响结构完整性、
外形、装配或功能。
• 结构完整性未受影响。
• 元器件外壳或引线的密封处无裂缝或损伤。
• 缺口、划伤不影响外形、装配及功能，且未
超出制造商规格。
• 元器件未烧损、烧焦。
图9-9
10 pf
图9-10
10 pf
1
2
图9-11
1. 缺⼝
2. 裂缝
9 元器件损伤
9.3 有引线/⽆引线元器件
9-4 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

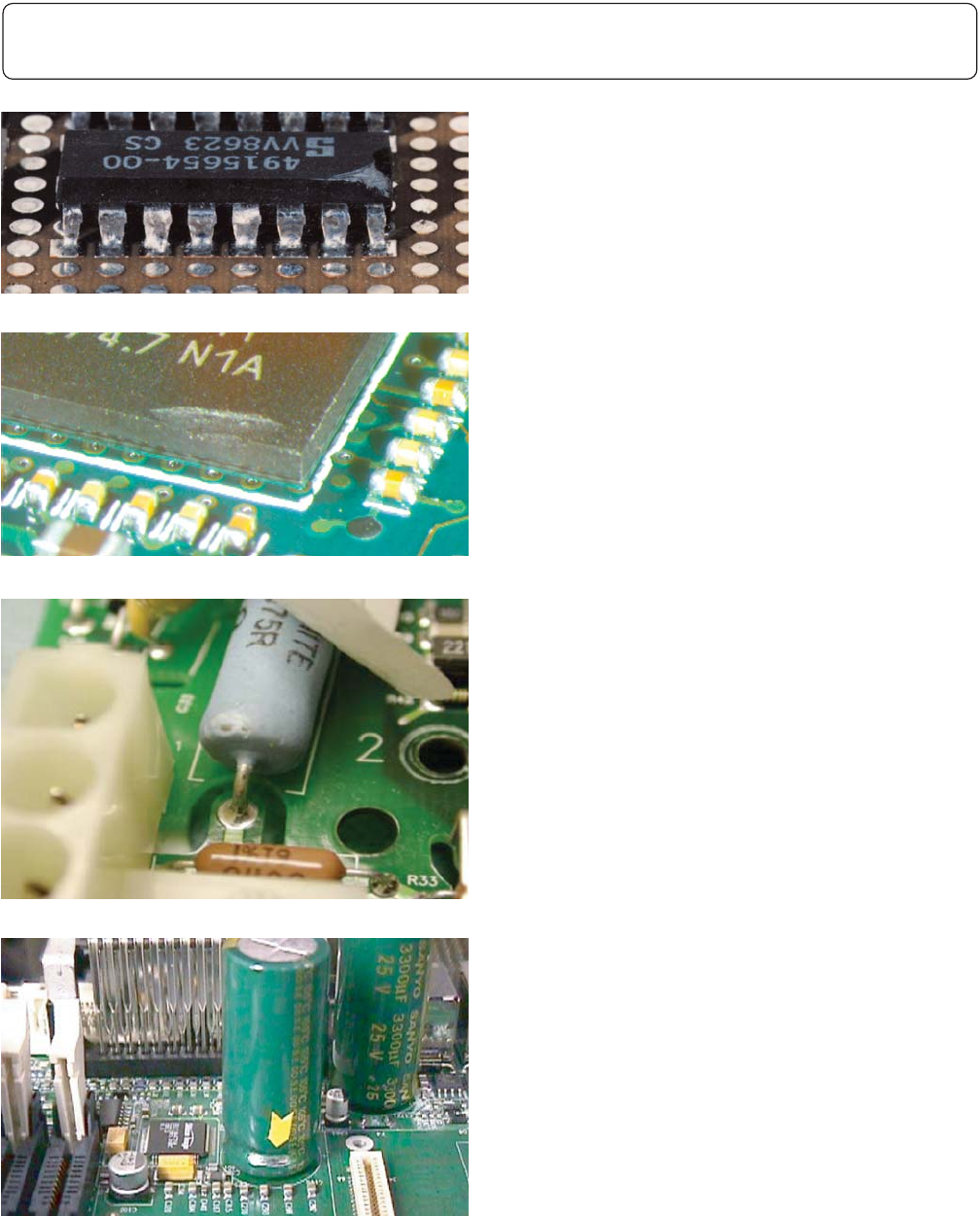

可接受 - 1级
制程警⽰ - 2，3级
• 塑封本体元器件上的凹痕或缺口没有进入引
线的密封处或外壳密封处或暴露内部的功能
材质，图9-12，图9-13，图9-14。
• 元器件的损伤没有影响所要求的标识。
• 元器件绝缘层/套管有损伤，只要：
–损伤区域无扩大的迹象，如，损伤周边无
裂纹、锐角、受热易碎材料等。图9-13，
图9-14。
–暴露的元器件导电表面与相邻元器件或电
路无短路的危险，图9-15。
图9-13
图9-14
图9-15
图9-12
9 元器件损伤
9.3 有引线/⽆引线元器件（续）
9-5IPC-A-610E-2010
2010年4月
