缺 陷 - 1，2，3级 • 烧伤 或 烧焦 痕 迹 。 • 变 形 、 碎 裂 、 刮 擦 、 划 伤 、 熔 伤 或 其 他 损伤 影响 到 外形 、 装 配 或 功 能。 图9-38 图9-39 9 元器件损伤 9.5 连接器（续） 9-12 IPC-A-610E-2010 2010 年 4 月 SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
缺陷 -1, 2, 3级
• 毛刺／裂纹或其他变形影响了外壳的机械完
整性或功能。
• 插针与中心的偏 离大于插针厚度／直径的
25%。
可接受 - 1，2，3级
• 无烧伤或烧焦的痕迹。
•细微碎裂、刮擦、划伤或熔伤，不影响外形、
装配或功能。
制程警⽰ - 2，3级
• 轻微变色。

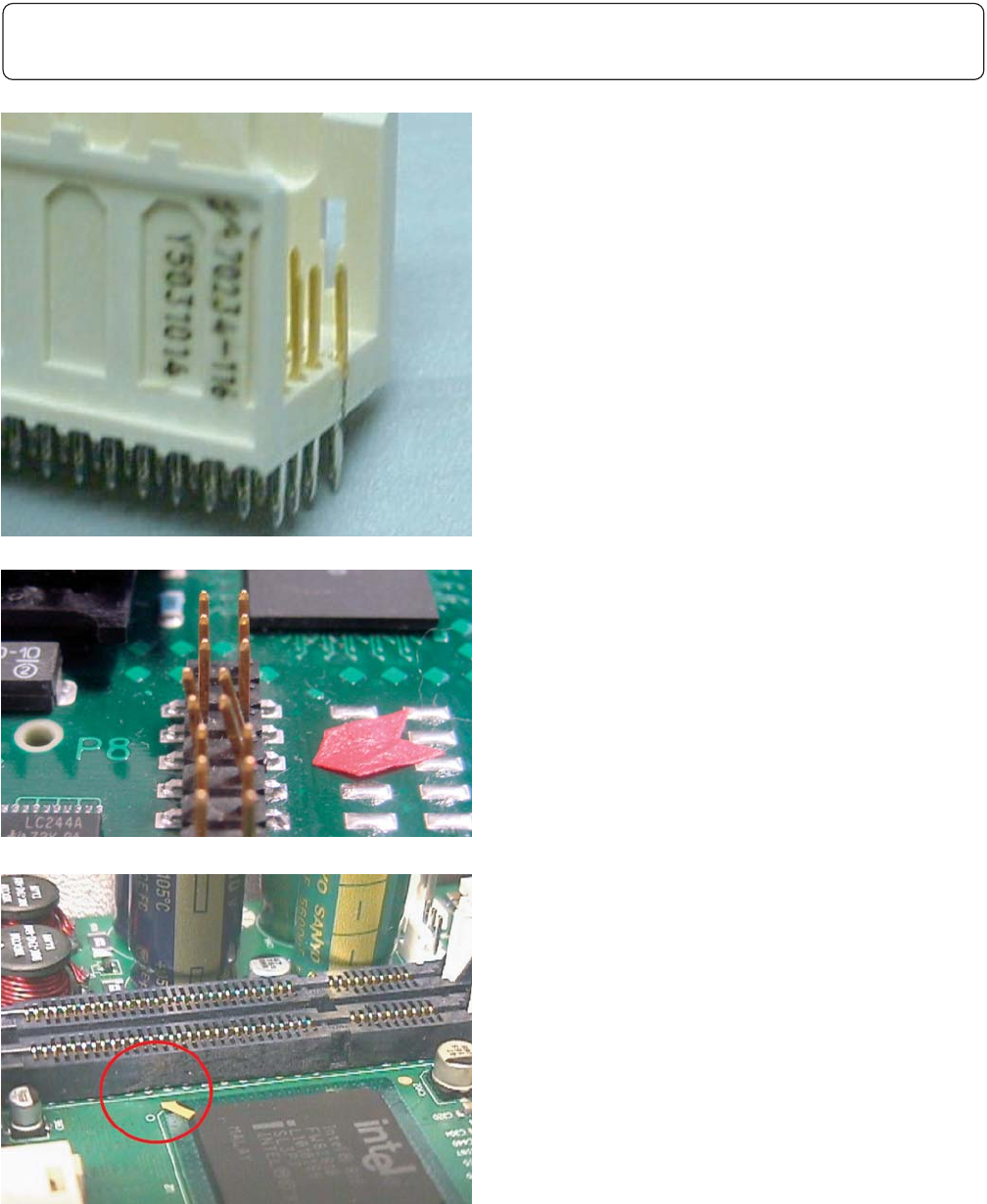

图9-35
图9-36
图9-37
9 元器件损伤
9.5 连接器（续）
9-11IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
缺陷 - 1，2，3级
• 烧伤或烧焦痕迹。
• 变形、碎裂、刮擦、划伤、熔伤或其他损伤
影响到外形、装配或功能。

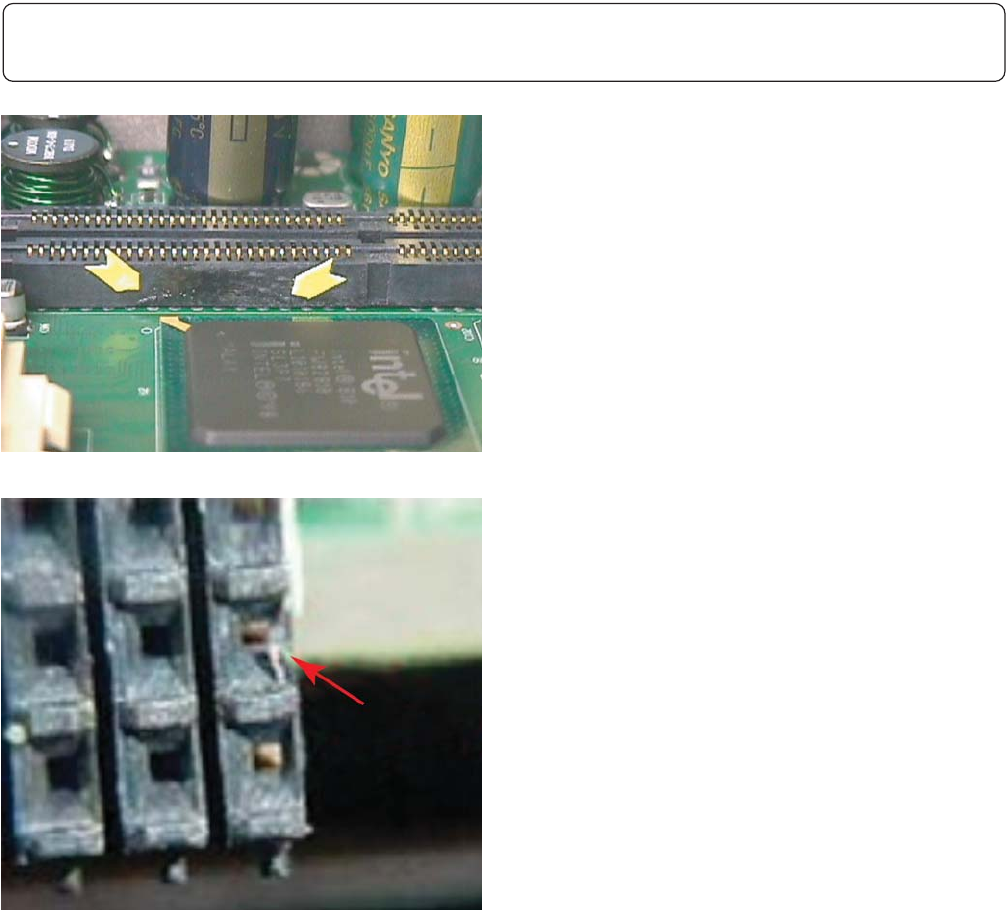

图9-38
图9-39
9 元器件损伤
9.5 连接器（续）
9-12 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
可接受 - 1，2，3级
•细微划伤、切口、碎裂或其他瑕疵，未穿透
外壳或未影响密封处（未图示）。
缺陷 - 1，2，3级
•划伤、切口、碎裂及其他缺陷，穿透外壳或
影响密封处（A，B）。
• 外壳膨胀或肿胀（C）。
可接受 - 1，2，3级
• 允许芯体外侧边缘碎裂和/或划伤，只要不延
伸到芯体配接面且未超过芯体厚度的1/2。
缺陷 - 1，2，3级
• 芯体材料的碎裂位于配接面（箭头所指处）。
• 碎裂延伸超过芯体厚度的50%。
• 芯体材料内的裂纹。

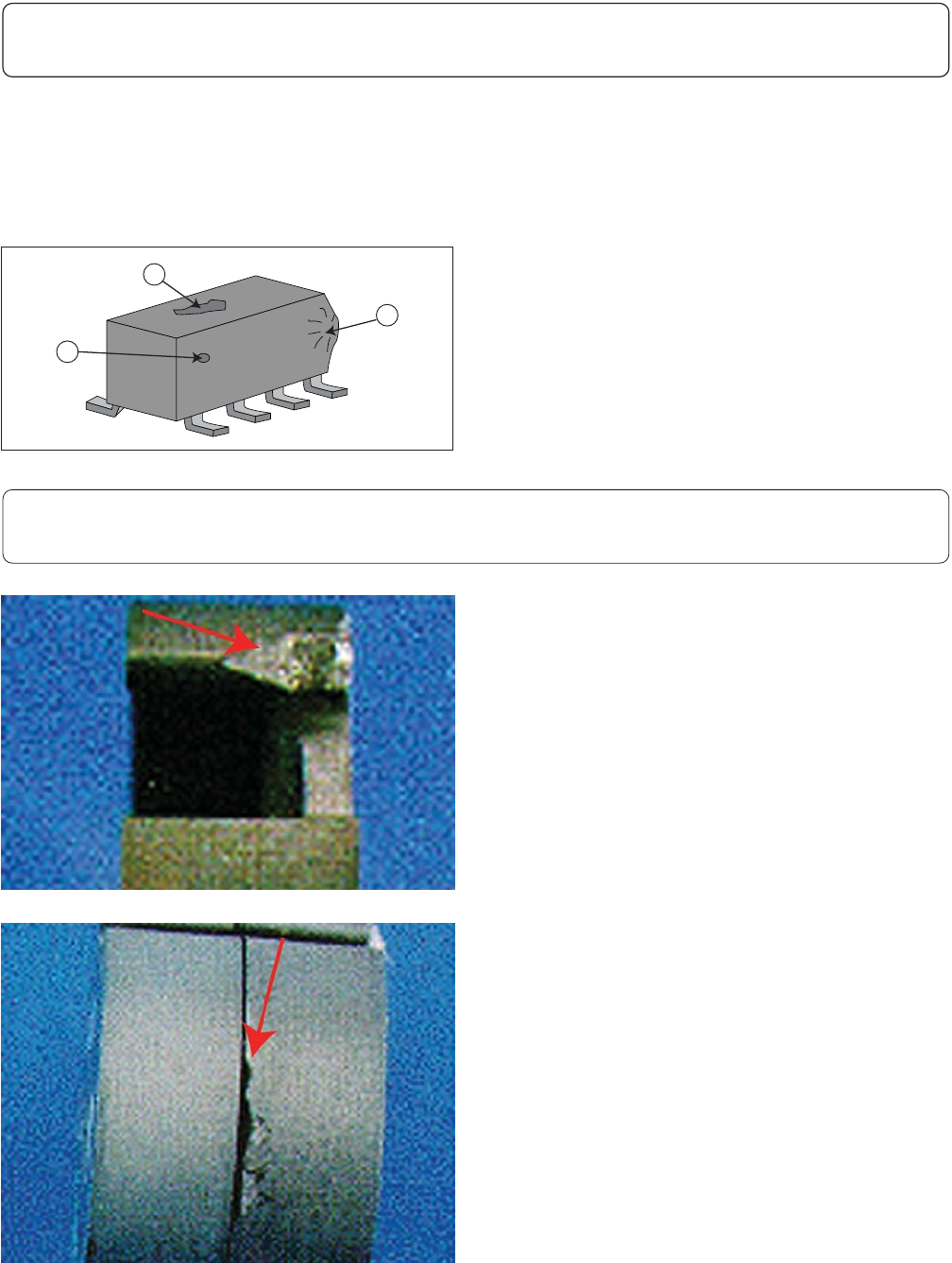

图9-40
C
B
A
图9-41
图9-42
9 元器件损伤
9.6 继电器
9-13IPC-A-610E-2010
2010年4月
9.7 变压器芯体损伤
