IPC-A-610E CN2010年4月 - 第330页
本 节 图示了 多种 机 械装 配 部 件， 如 连 接 器 、 手 柄 、 簧 片和 塑 料 模 制 部 件。 ⽬标 - 1，2，3级 • 元器 件、 印 制 板 及 紧固 件（ 铆钉 、 螺丝 等 ） 无损伤 。 可接受 - 1级 • 装 配 后部 件上的 裂纹 延 伸 不 超 过装 配 孔 与成 形边缘 之 间 距离 的 50% 。 缺 陷 -1 级 • 装 配 部 件上的 裂纹 延 伸 超 过装 配 孔 与成 形边 缘 之 间 …
可接受 - 1，2，3级
•细微划伤、切口、碎裂或其他瑕疵，未穿透
外壳或未影响密封处（未图示）。
缺陷 - 1，2，3级
•划伤、切口、碎裂及其他缺陷，穿透外壳或
影响密封处（A，B）。
• 外壳膨胀或肿胀（C）。
可接受 - 1，2，3级
• 允许芯体外侧边缘碎裂和/或划伤，只要不延
伸到芯体配接面且未超过芯体厚度的1/2。
缺陷 - 1，2，3级
• 芯体材料的碎裂位于配接面（箭头所指处）。
• 碎裂延伸超过芯体厚度的50%。
• 芯体材料内的裂纹。
图9-40
C
B
A
图9-41
图9-42
9 元器件损伤
9.6 继电器
9-13IPC-A-610E-2010
2010年4月
9.7 变压器芯体损伤
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
本节图示了多种机械装配部件，如连接器、手柄、簧片和塑料模制部件。
⽬标 - 1，2，3级
• 元器件、印制板及紧固件（铆钉、螺丝等）
无损伤。
可接受 - 1级
• 装配后部件上的裂纹延伸不超过装配孔与成
形边缘之间距离的50%。
缺陷 -1级
• 装配部件上的裂纹延伸超过装配孔与成形边
缘之间距离的50%。
缺陷 - 2，3级
• 装配部件有裂纹。
缺陷 - 1，2，3级
• 裂缝连接了装配孔与边缘。
• 连接器插针损伤或存在应力。
1
3
2
图9-43
1. 簧⽚
2. 紧固件
3. 元器件引线
1
1
图9-44
1. 裂纹
9 元器件损伤
9.8 连接器、⼿柄、簧⽚、锁扣
9-14 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

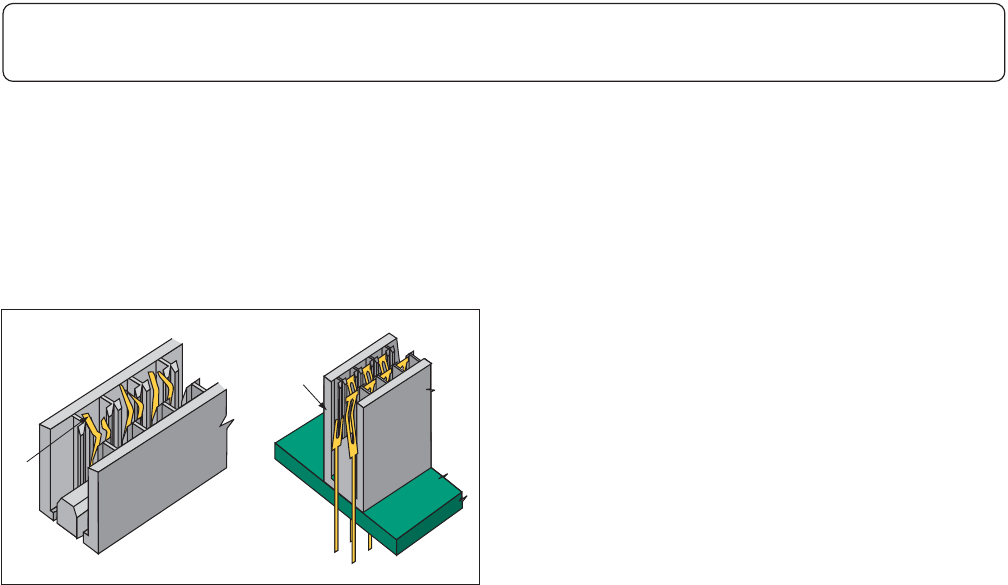

可接受 - 1，2，3级
• 接触簧片未断裂或扭曲。
缺陷 - 1，2，3级
• 接触簧片扭曲或其他变形（A）。
• 接触簧片断裂（B）。
B.
A.
图9-45
9 元器件损伤
9.9 板边连接器引针
9-15IPC-A-610E-2010
