显 布 纹 – 基材 表面的一 种 状况 ， 虽 然 未 断 裂 的 纤 维 完 全 被 树脂 覆盖 ， 但 显 现 出 玻璃 布 的 编 织 花纹 。 可接受 - 1，2，3级 • 显布纹 对于所有 级 别都可接受， 但因 其 与 露 织 物 相 似 的表面特 征 而 很 容 易与 之 混 淆 。 注 ： 可用 显微 剖 切 图片 作 为 显布纹 的 佐 证。 露 织 物 – 基材 表面的一 种 状况 ， 未 断 裂 的 编 织 玻璃…

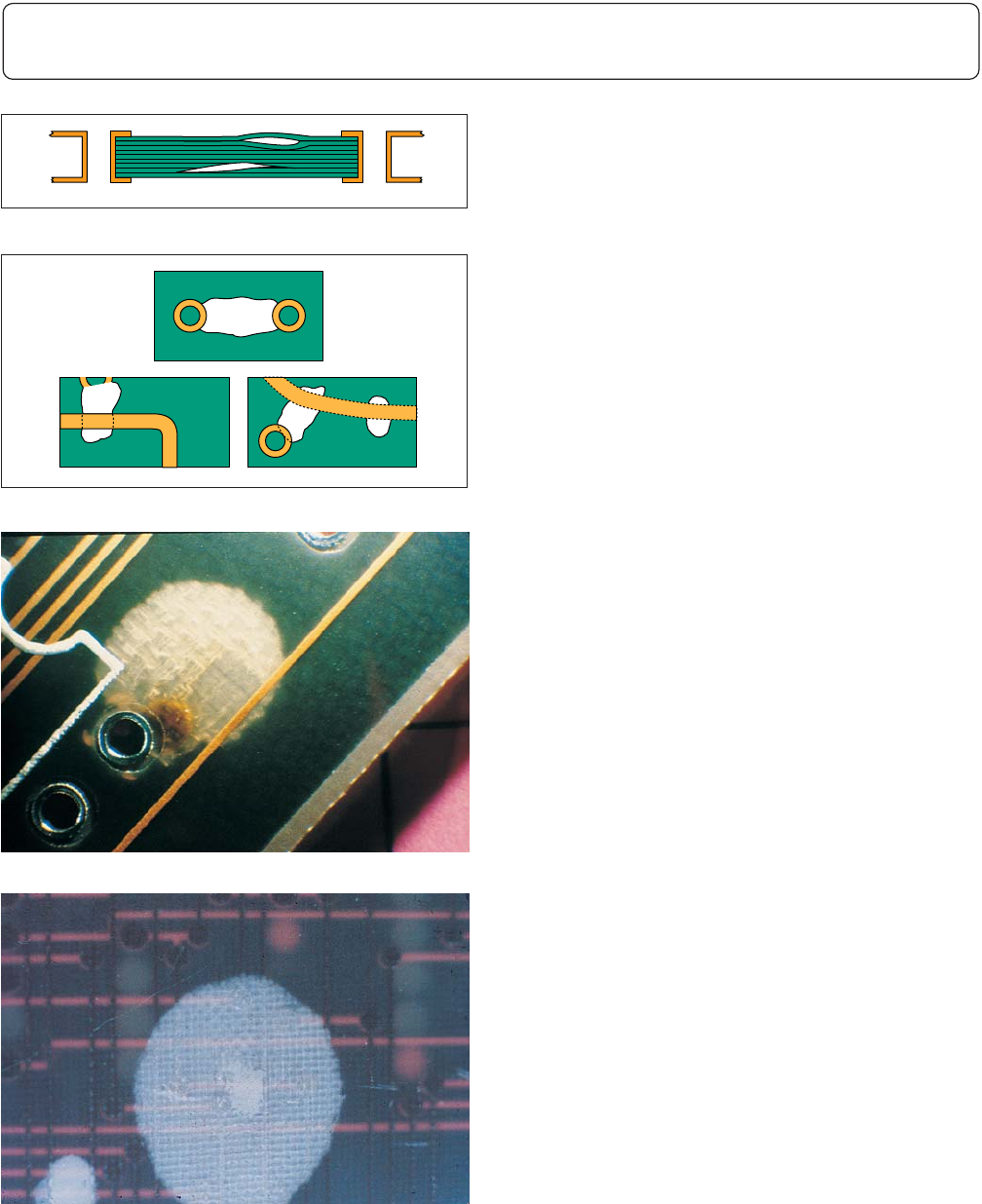

缺陷 - 1，2，3级
• 起泡／分层范围超过镀通孔间或内层导体间
距离的25%。
• 起泡／分层使导电图形间距减少至最小电气
间隙以下。
注：起泡或分层范围可能在组装或运行期间增
加。这时可能需要制定单独的要求。
图10-14
1
22
图10-15
图10-16
图10-17
10 印制电路板和组件
10.2.2 层压板状况 – 起泡和分层（续）
10-8 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

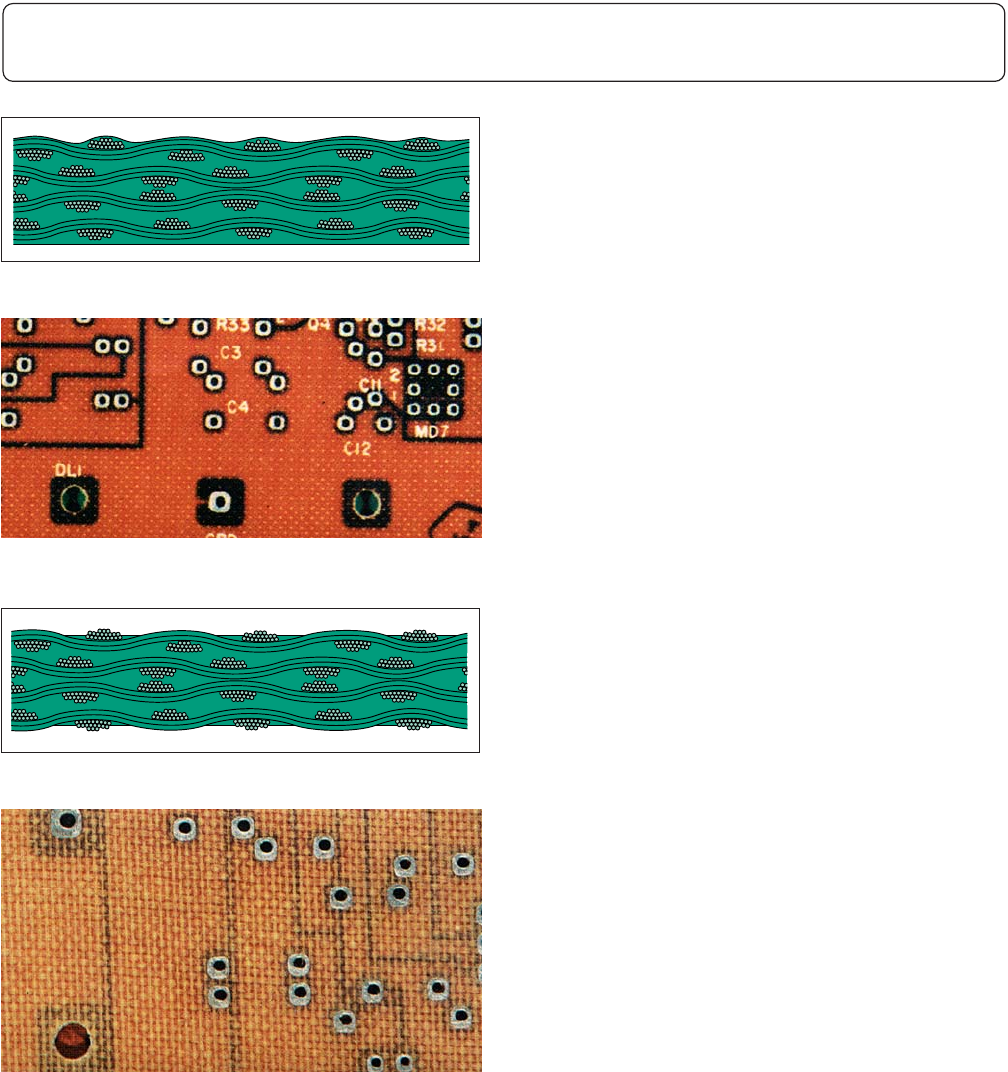

显布纹 – 基材表面的一种状况，虽然未断裂的
纤维完全被树脂覆盖，但显现出玻璃布的编织
花纹。
可接受 - 1，2，3级
• 显布纹对于所有级别都可接受，但因其与露
织物相似的表面特征而很容易与之混淆。
注：可用显微剖切图片作为显布纹的佐证。
露织物 – 基材表面的一种状况，未断裂的编织
玻璃布纤维没有完全被树脂覆盖。
⽬标 - 1，2，3级
• 未露织物。
可接受
- 1，2，3级
• 露织物未使导电图形间距减少到规定的最小
值以下。
可接受 - 1级
缺陷 - 2，3级
• 表面损伤切入层压板纤维。
缺陷 - 1，2，3级
• 露织物使导电图形间距减小至最小电气间隙
以下。
图10-18
图10-19
IPC-610-173
图10-20
图10-21
10 印制电路板和组件
10.2.3 层压板状况 – 显布纹／露织物
10-9IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

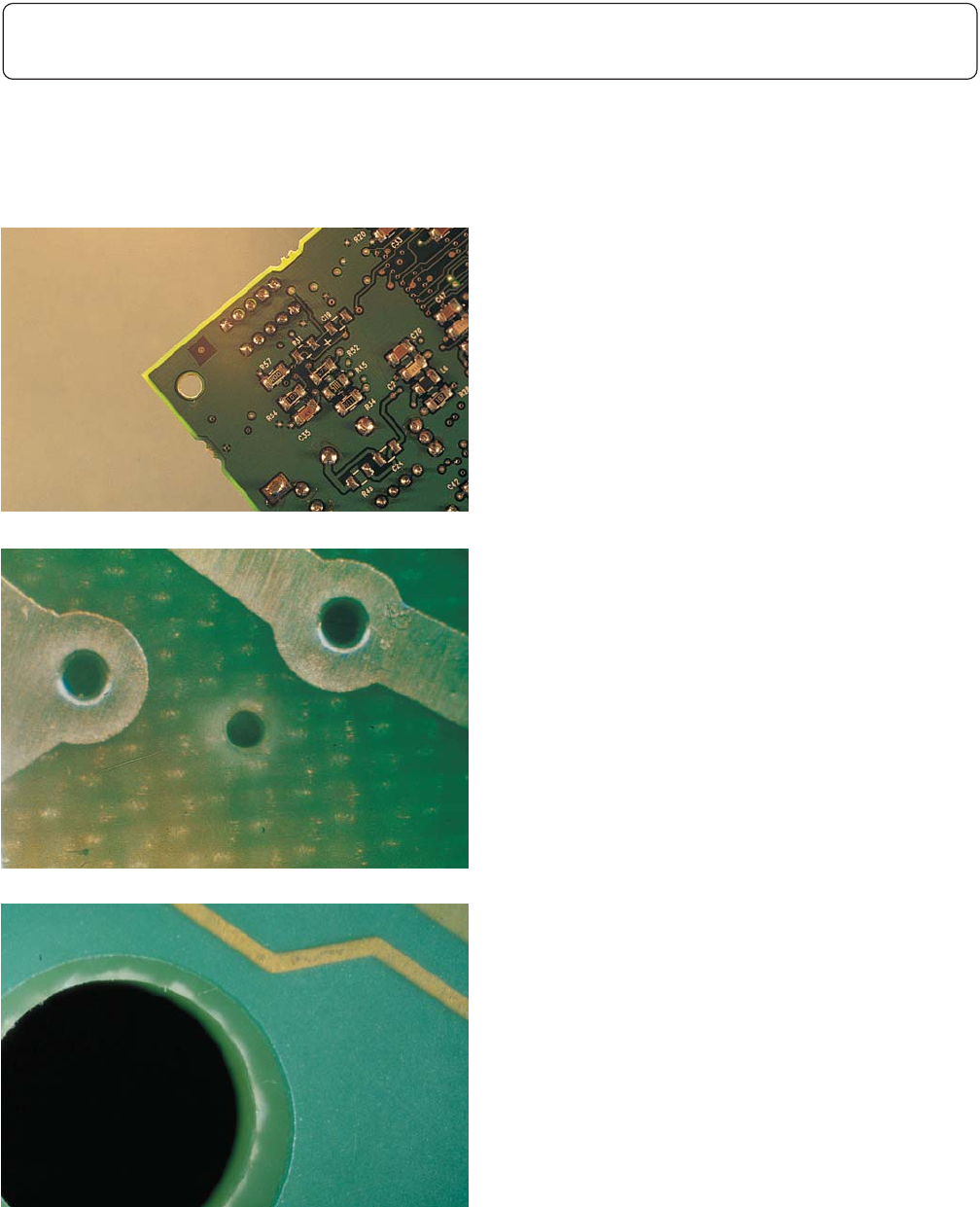

晕圈 – 存在于基材中的一种状况，表现形式为孔周围或其它机械加工区附近的基材表面或表面下的
亮白区域。
⽬标 - 1，2，3级
• 无晕圈或边缘分层。
• 平滑的板边无缺口／损伤。
可接受 - 1，2，3级
• 晕圈或边缘分层的穿透范围未使由图纸注释
或相关文件所规定的边距减少量超过50%。若
无规定，晕圈或边缘分层与导体的距离要大于
0.127mm[0.005in]。晕圈或边缘分层的最大范
围不超过2.5mm[0.0984in]。
• 板边缘粗糙但未磨损。
图10-22
图10-23
图10-24
10 印制电路板和组件
10.2.4 层压板状况 – 晕圈和边缘分层
