IPC-A-610E CN2010年4月 - 第364页
可接受 - 1 , 2 , 3级 • 印 墨 可以 堆积 在字 符 笔 划 以 外 的 地 方， 只 要 字 符 清 晰 易 读 。 • 标 记 油 墨 印 上 焊盘 ， 但 不 影响 焊 接要求。 可接受 - 1级 制 程警 ⽰ - 2，3级 •数 字 或 字 母 的 线 条可以 断 开 （ 或 字 符 局 部 油 墨 过 淡 ） ， 只 要 线 条的 断 开 未使 字 符 不可 辨 认 。 制 程警 ⽰ - 2，3级 • 字 符 内…
可接受 - 1级
制程警⽰ - 2，3级
• 字符形状不规则，但字符与标记的基本意图
是可辨识的。
缺陷 - 1，2，3级
• 标记中有缺损或模糊的字符。
• 标记违反最小电气间隙。
• 字 符 内 或 字 符 间 或 字 符 与 导体间有焊料桥
接，阻碍了字符的辨认。
• 构成字符的线条缺损到无法辩读，或可能导
致与其他字符混淆。

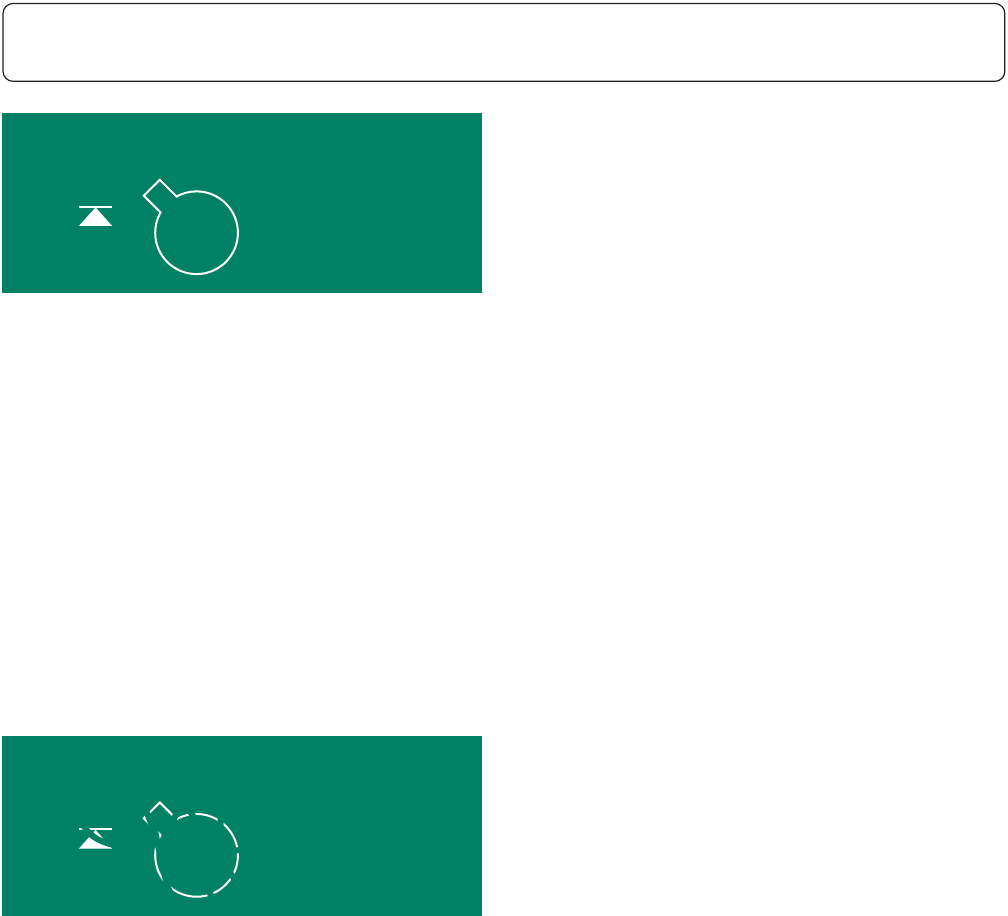

⽬标 - 1，2，3级
•每个数字或字母完整，即构成字符的线条无
任何缺损。
• 极性和方向标记清晰可见。构成字符的线条
分明、线宽一致。
• 构成标记的印墨均匀，无过薄或过厚。
• 字符内的空白部分未被填充（适用于数字0、
6、8、9和字母A、B、D、O、P、Q、R）。
• 无重影。
• 印墨限制在字符笔划上，即字符没有被涂抹，
并且字符以外的印墨堆积保持在最低程度。
• 印墨标记可以触及或横跨导体，但只能与被
要求焊料填充的焊盘相切。

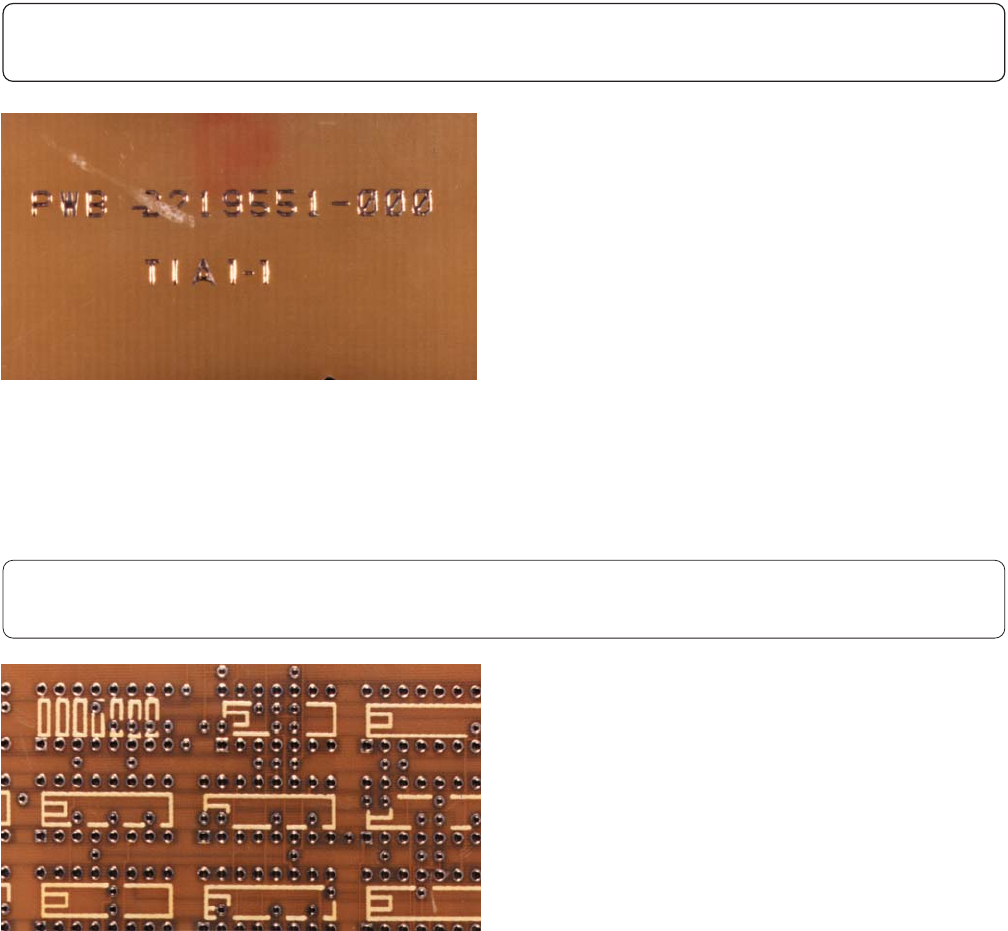

图10-70
图10-71
10 印制电路板和组件
10.5.1 标记 – 蚀刻（包括⼿⼯描印蚀刻）（续）
10.5.2 标记 – 丝印
10-29IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

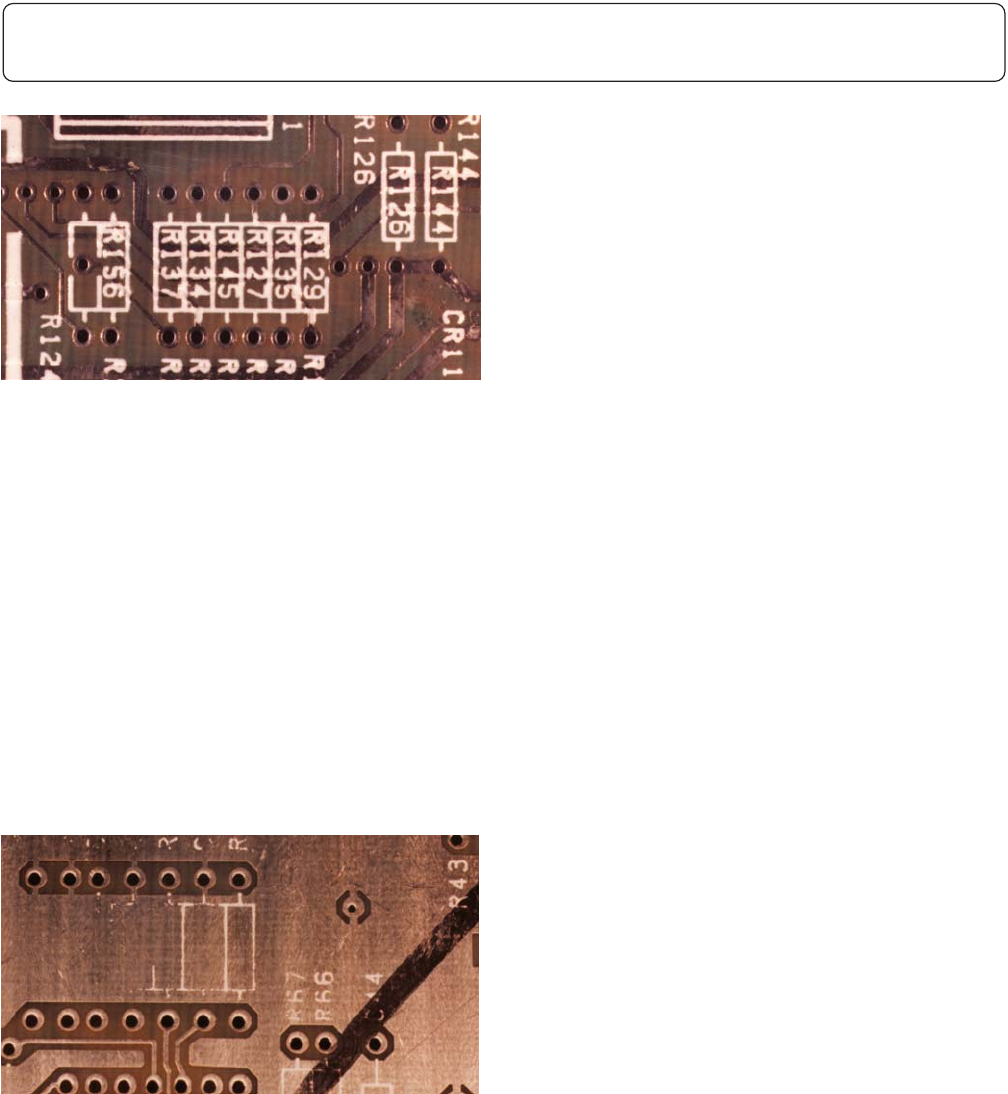

可接受 - 1,2,3级
• 印墨可以堆积在字符笔划以外的地方，只要
字符清晰易读。
• 标记油墨印上焊盘，但不影响焊接要求。
可接受 - 1级
制程警⽰ - 2，3级
•数字或字母的线条可以断开（或字符局部油墨
过淡），只要线条的断开未使字符不可辨认。
制程警⽰ - 2，3级
• 字符内空白区域可以被填充，只要字符是易
读的，即不致与其他字符混淆。
缺陷 -
1，2，3级
• 油墨印上焊盘，妨碍表7-4、7-5或7-7的焊接
要求，或第8章的表面贴装焊接要求。
可接受 - 1级
制程警⽰-2,3级
• 标记被涂抹或污损，但仍易读。
• 重影但易读。
缺陷 - 1，2，3级
• 表示元器件位置或元器件外框的标记或参考
标识符缺损或难以辨认。
• 标记内的字符缺失或难以辨认。
• 字符的空白区域被填充且难以辨认，或可能
导致与其他数字或字母混淆。
• 形成字符的笔划缺损、间断或涂污致使字符
无法辨认，或可能导致与其他字符相混淆。
图10-72
图10-73
10 印制电路板和组件
10.5.2 标记 – 丝印（续）
10-30 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
⽬标 - 1，2，3级
•每个数字或字母完整，即构成字符的线条无
任何缺损。
• 极性和方向标记清晰可见。
• 构成字符的线条分明、线宽一致。
• 构成标记的印墨均匀，无过薄或过厚。
• 字符内的空白区域未被填充（适用于数字0、
6、8、9和字母A、B、D、O、P、Q、R）。
• 无重影。
• 印墨限制在字符笔划上，即字符没有被涂抹，
并且字符以外的印墨堆积保持在最低程度。
• 印墨标记可以触及或横跨导体，但不能与焊
盘相切。
可接受
- 1，2，3级
• 印墨可以堆积在字符笔划以外的地方，只要
字符清晰易读。
• 标记油墨印上焊盘（见表7-4、7-5或7-7的焊
接要求，或第8章的表面贴装焊接要求）。
可接受
- 1级
制程警⽰ - 2，3级
•数字或字母的线条可以断开（或字符局部油墨
过淡），只要线条的断开未使字符不可辨认。
• 字符内空白区域可以被填充，只要字符是易
读的，即不会与与其他字符混淆。
缺陷 - 1，2，3级
• 油墨印上焊盘而妨碍表7-4、7-5或7-7的焊接
要求，或第8章的表面贴装焊接要求。
6075
图10-74
6075
图10-75
10 印制电路板和组件
10.5.3 标记 – 盖印
10-31IPC-A-610E-2010
