⽬标 - 1，2，3级 •围 绕元器 件的 边缘 可以 看 到云 母 、 塑 料 膜或 导热 复合 材 料 露 出 规则 的 边 界 。 可接受 - 1，2，3 •围 绕元器 件的 边缘 可以 看 到 虽 不 规则但明 显 露 出的云 母 、 塑 料 薄 膜或 导热 复合 材 料。 缺 陷 - 1，2，3级 • 无绝缘材 料 或 导热 复合 材 料 存 在的 迹 象 （ 如 果 要求） 。 • 导热 复合 材 料 妨碍形 成所要求的 焊…
可接受 - 1，2，3级
•安装区域未妨碍组装要求。
缺陷 - 1，2，3级

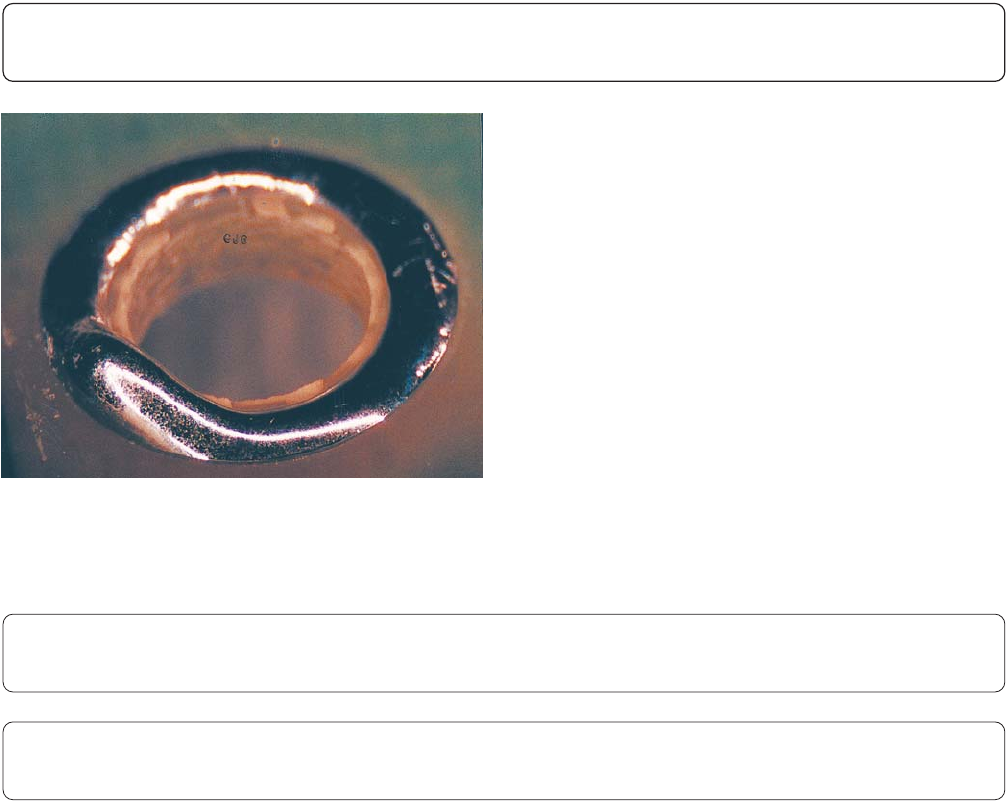

•安装孔上过多的焊料（不平）影响机械组装。
• 任何妨碍安装要求的零部件的情况。
本节阐明了多种散热装置的安装。用导热胶粘接散热装置的要求可在机械零部件章节规定。
目视检查包括机械零部件固定的牢靠性、元器件或零部件的损伤及装配次序是否正确。
应当考虑下列几个问题：
• 元器件与散热装置有良好的接触。
• 紧固零部件将元器件固定在散热装置上。
• 元器件与散热装置之间舒展并平行。
• 导热／绝缘复合材料（云母、硅胶、塑料膜等）使用适当。
图4-3
4 机械组装
4.1.2 机械零部件的安装 – 妨碍
4-3IPC-A-610E-2010
2010年4月
4.1.3 散热装置
4.1.3.1 散热装置 – 绝缘垫和导热复合材料
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
⽬标 - 1，2，3级
•围绕元器件的边缘可以看到云母、塑料膜或
导热复合材料露出规则的边界。
可接受 - 1，2，3
•围绕元器件的边缘可以看到虽不规则但明显
露出的云母、塑料薄膜或导热复合材料。
缺陷 - 1，2，3级
• 无绝缘材料或导热复合材料存在的迹象（如
果要求）。
• 导热复合材料妨碍形成所要求的焊接连接。
图4-4
图4-5
图4-6
4 机械组装
4.1.3.1 散热装置 – 绝缘垫和导热复合材料（续）
4-4 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
⽬标 - 1，2，3级
• 元器件和散热装置与安装表面充分接触。
• 机械零部件满足规定的连接要求。
可接受 - 1，2，3级
• 元器件未放平。
• 与安装表面至少接触75%。
•若有规定，机械零部件满足安装扭矩的要求。
缺陷 - 1，2，3级
• 元器件与安装表面接触少于75%。
• 机械零部件松动。
1
图4-7
1. 散热装置
1
2
图4-8
1. 间隙
2. 散热装置
2
1
图4-9
1. 散热装置
2. 间隙
4 机械组装
4.1.3.2 散热装置 – 接触
4-5IPC-A-610E-2010
2010年4月
