⽬标 - 1，2，3级 • 元器 件和 散热装 置与 安 装 表面 充分 接 触 。 • 机 械 零 部 件 满足规 定 的 连 接要求。 可接受 - 1，2，3级 • 元器 件 未放平 。 • 与 安 装 表面 至 少 接 触 75% 。 •若 有 规 定 ， 机 械 零 部 件 满足安 装扭矩 的要求。 缺 陷 - 1，2，3级 • 元器 件与 安 装 表面接 触少 于 75% 。 • 机 械 零 部 件松动。 1 图4-7 1. …
⽬标 - 1，2，3级
•围绕元器件的边缘可以看到云母、塑料膜或
导热复合材料露出规则的边界。
可接受 - 1，2，3
•围绕元器件的边缘可以看到虽不规则但明显
露出的云母、塑料薄膜或导热复合材料。
缺陷 - 1，2，3级
• 无绝缘材料或导热复合材料存在的迹象（如
果要求）。
• 导热复合材料妨碍形成所要求的焊接连接。

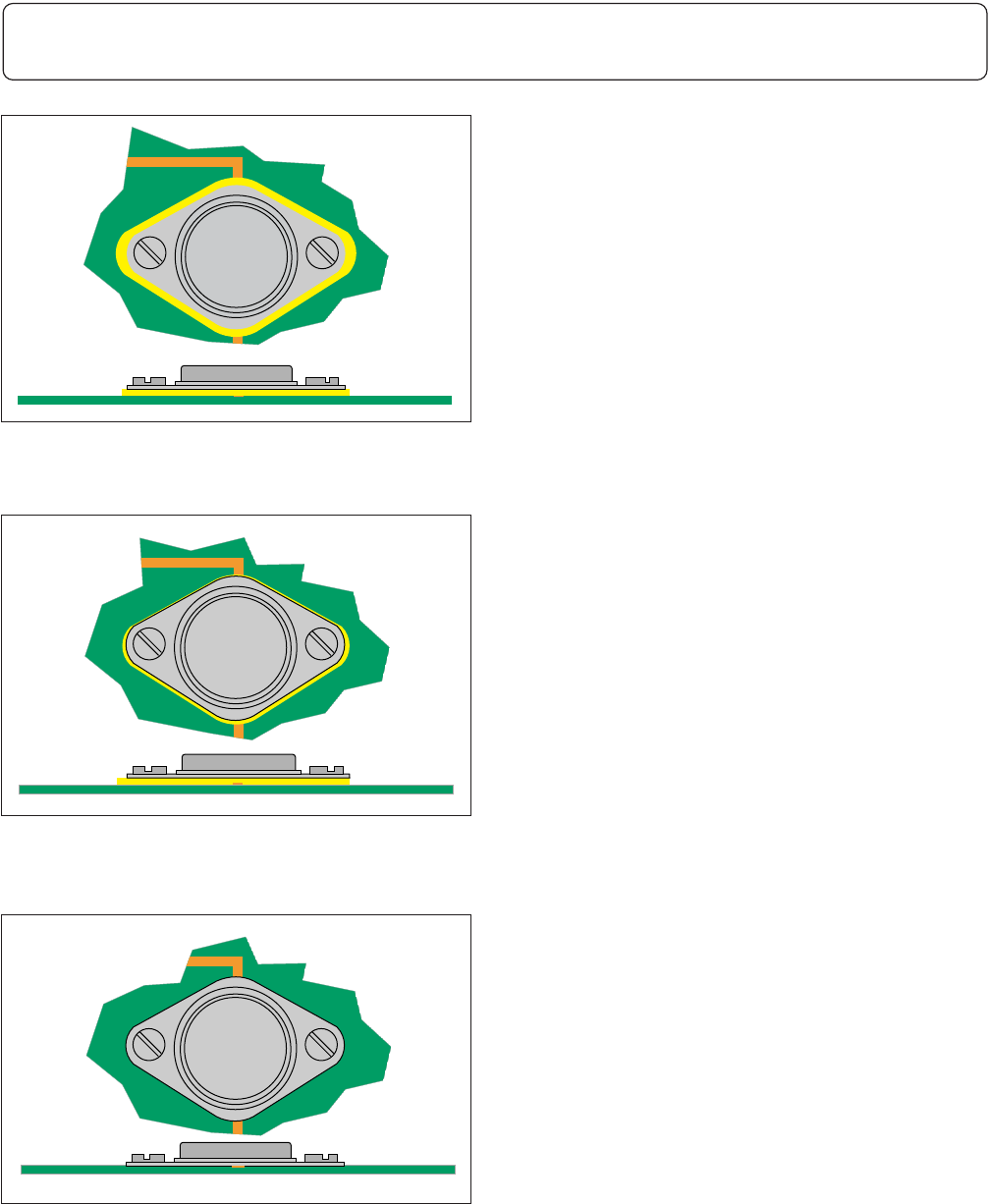

图4-4
图4-5
图4-6
4 机械组装
4.1.3.1 散热装置 – 绝缘垫和导热复合材料（续）
4-4 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
⽬标 - 1，2，3级
• 元器件和散热装置与安装表面充分接触。
• 机械零部件满足规定的连接要求。
可接受 - 1，2，3级
• 元器件未放平。
• 与安装表面至少接触75%。
•若有规定，机械零部件满足安装扭矩的要求。
缺陷 - 1，2，3级
• 元器件与安装表面接触少于75%。
• 机械零部件松动。
1

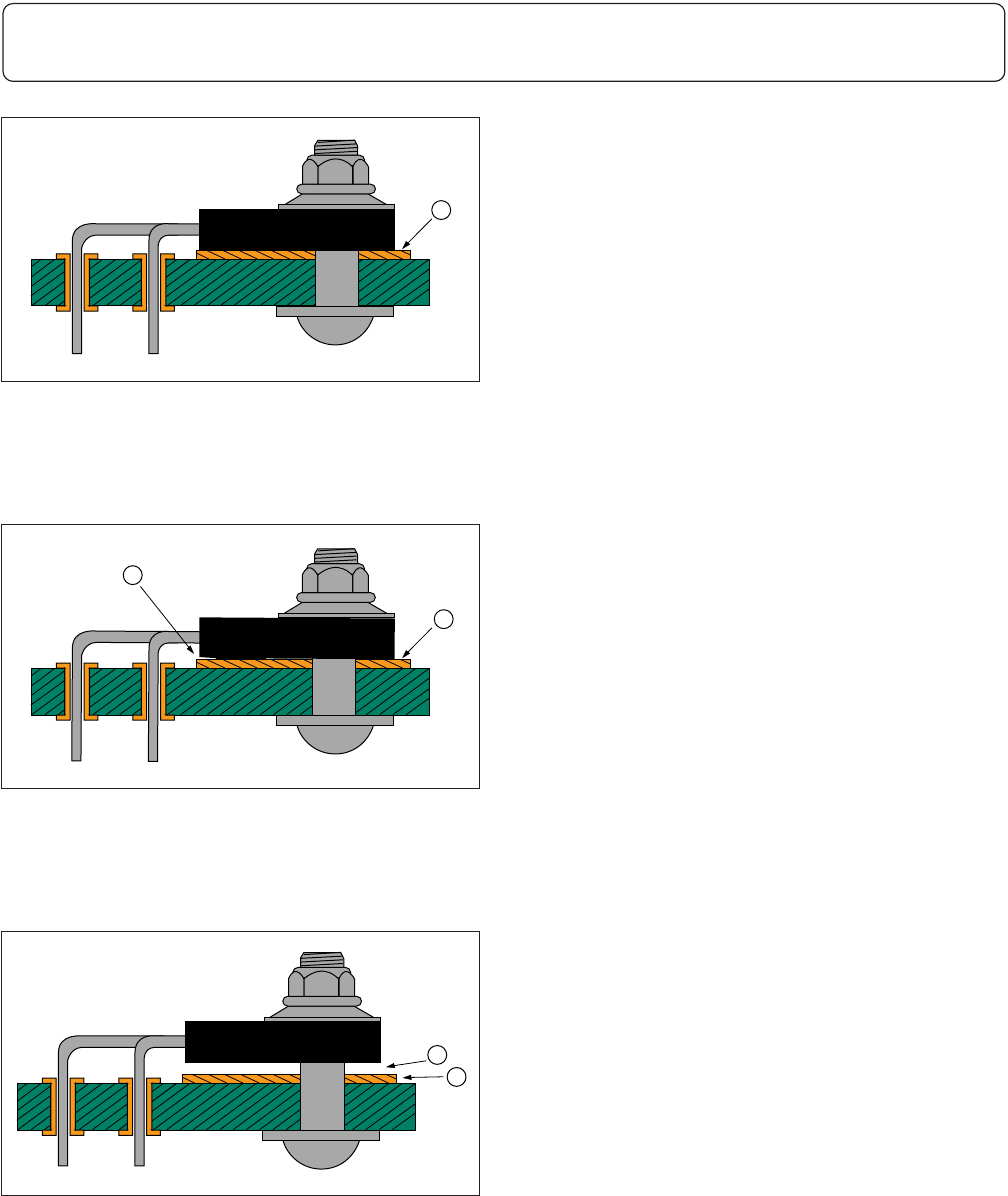

图4-7
1. 散热装置
1
2
图4-8
1. 间隙
2. 散热装置
2
1
图4-9
1. 散热装置
2. 间隙
4 机械组装
4.1.3.2 散热装置 – 接触
4-5IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
装配机械零部件时，需考虑安装的顺序和方向。如“星形”或“齿形”垫圏部件的其中一面有锋利
边缘，可以切入配接表面，以防止机械零部件在运转中松动。图4-11图示了这种锁紧垫圏的实例。
除非另有说明，锁紧垫圈有锋利边缘的一面应该靠着平垫圈。
可接受 - 1，2，3级
•正确的零部件顺序和方向，图4-10和图4-11。
• 槽形孔或圆孔上放置平垫圈，图4-12。
可接受 - 1级
缺陷 - 2，3级
• 伸出螺纹件（如：螺帽）不到一个半螺纹，
除非露出部分会影响其它元器件。
• 长度小于25mm[0.984in]的螺钉或螺栓，伸出
部分的长度大于3mm[0.12in]加一个半螺纹。
• 长度大于25mm[0.984in]的螺钉或螺栓，伸出
部分的长度 大于6.3mm[0.248in]加一个半螺
纹。
• 无锁紧机制的螺钉或螺栓露出螺纹件的长度
小于一个半螺纹。
1
2
2
3
4
3
4
1

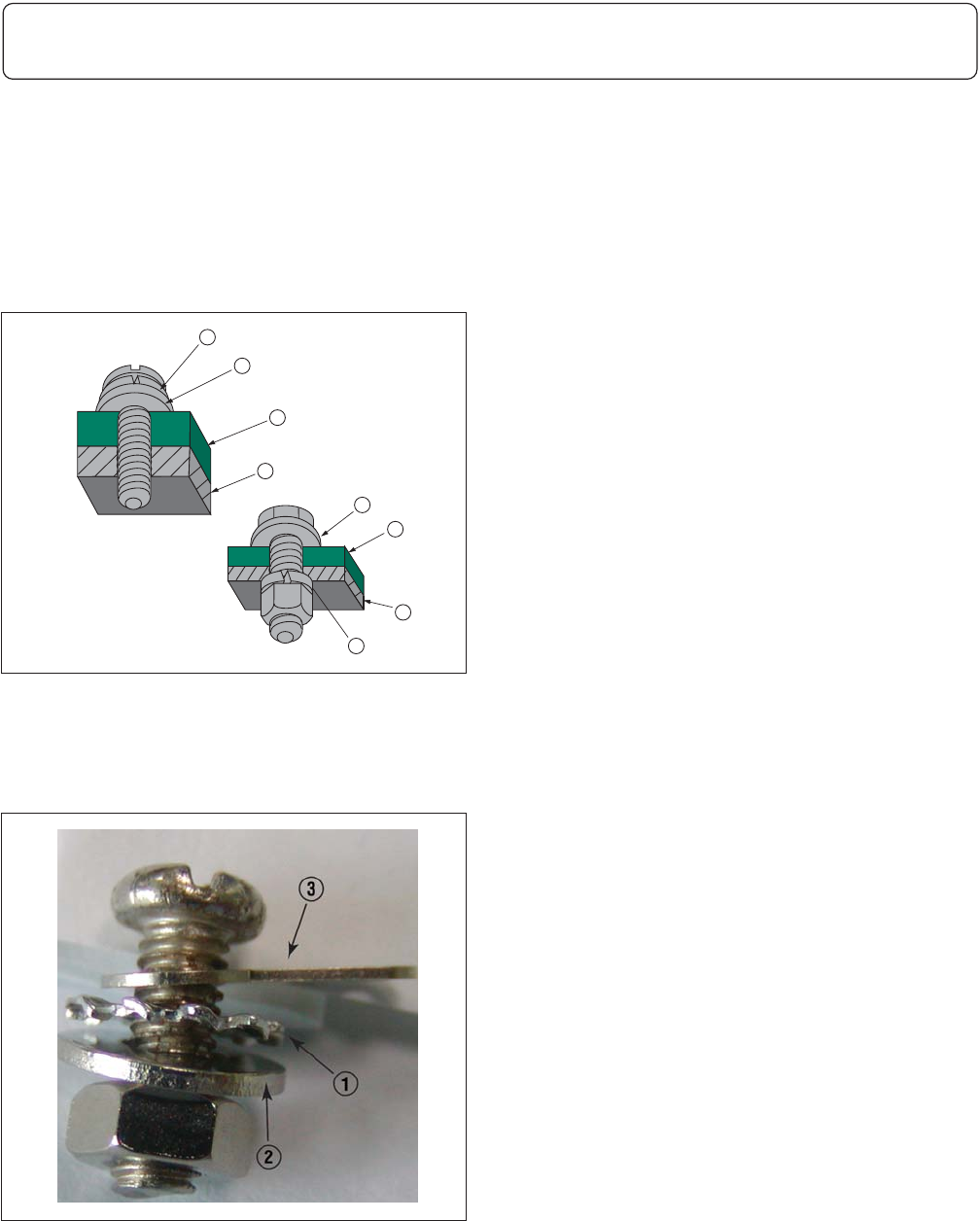

图4-10
1. 锁紧垫圈
2. 平垫圈
3. ⾮导电材料（层压板等）
4. ⾦属（⾮导电图形或铜箔）
图4-11
1. 锁紧垫圈，锋利边缘朝向平垫圈
2. 平垫圈
3. 焊接接线⽚
4 机械组装
4.1.4 机械零部件的安装 – 螺纹紧固件
