匝数 要求中所提及的可计 数匝数 ， 是 指 裸 线 与接 线柱 棱 角紧 密 接 触 、 从裸 线 与接 线柱 棱 角 第 一个接 触点 到 最后 一个接 触点 之 间 缠绕 的 圈 数；见 表 11-1 。 3 级 产品要求 加强缠绕 。 加强缠绕 要求 导线带绝缘 皮 的 部分 额 外缠绕 接 触 接 线柱 至 少 三 个 棱 角 。 ⽬标 - 1，2，3级 • 比 表 11-1 中所示的 最 低匝数多 半 匝 （ 50% ） 。…
本节规定了用无焊绕接方式完成的连接的目检可接受性要求。前提是接线柱/导线的组合在设计上就
确定了要采用该连接方式。
导线缠绕的牢固性应该通过绕线工具的验证流程来证实。
同时，也假设存在一套监控系统，用来测试连接以验证操作者/绕线工具的组合能否做出符合脱卸力
要求的缠绕。
根据产品的服务环境，操作指导书会确定连接是常规的还是加强的。
一旦连接到接线柱，可接受的无焊绕接既不应当承受过热，也不应当施以机械操作。
企图再次使用绕线工具或其他工具纠正有缺陷的连接是不可接受的。
无焊绕接的可靠性与可维护性的优点，使得连接缺陷的维修根本无需焊接。有缺陷的连接必须用专
用工具退绕（而不是从接线柱上直接拔下），然后用新线重新缠绕。每次绕接/重新绕接时都应当用
新线，而接线柱则可重复使用。
11
分⽴布线
11.1 ⽆焊绕接
11-2 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

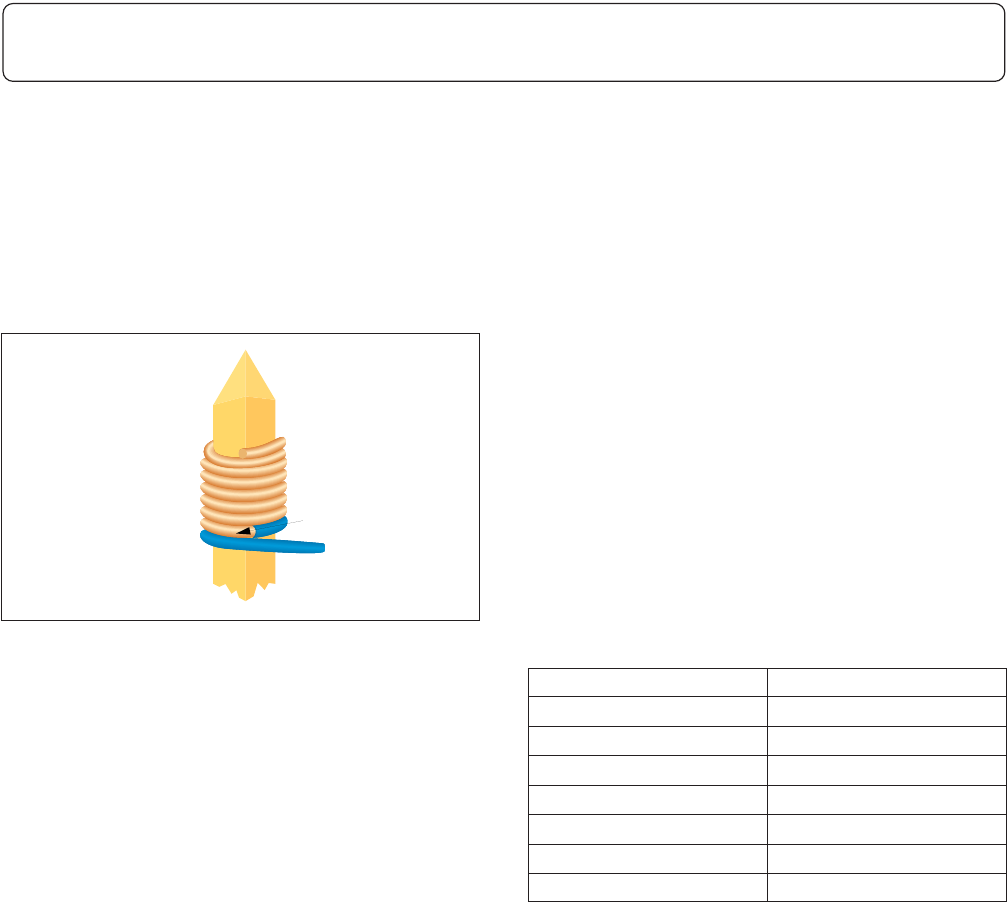

匝数要求中所提及的可计数匝数，是指裸线与接线柱棱角紧密接触、从裸线与接线柱棱角第一个接
触点到最后一个接触点之间缠绕的圈数；见表11-1。
3级产品要求加强缠绕。加强缠绕要求导线带绝缘皮的部分额外缠绕接触接线柱至少三个棱角。
⽬标 - 1，2，3级
• 比表11-1中所示的最低匝数多半匝（50%）。
可接受 - 1，2级
• 可计数匝数满足表11-1的要求。
可接受 - 3级
• 可计数匝数满足表11-1的要求。
•满足加强缠绕要求。
表11-1 裸线最少匝数
线规 匝数
30 7
28 7
26 6
24 5
22 5
20 4
18 4
注：裸线和绝缘线所能绕的最大匝数取决于所
用工具的结构和接线柱的可用空间。
缺陷 - 1，2，3级
• 可计数匝数不符合表11-1的要求。
缺陷 -3级
• 不满足加强缠绕的要求。
0
123456
7
图11-1
11 分⽴布线
11.1.1 ⽆焊绕接 – 匝数
11-3IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
⽬标 - 1，2，3级
• 各匝间无空隙。
可接受 - 1级
• 无大于一倍线径的空隙。
可接受 - 2级
• 可计数匝数内无大于50%线径的空隙。
• 其他区域内无大于1倍线径的空隙。
可接受 - 3级
• 空隙不多于三处。
• 缠绕范围内空隙不大于线径的50%。
缺陷 -1级
• 任何大于1倍线径的空隙。
缺陷 -2级
• 可计数匝数内有大于50%线径的空隙。
缺陷 -3级
• 任何大于50%线径的空隙。
•多于三处的任何尺寸的空隙。
1234567
图11-2
图11-3
图11-4
11 分⽴布线
11.1.2 ⽆焊绕接 – 匝间空隙
11-4 IPC-A-610E-2010
2010年4月
