IPC-A-610E CN2010年4月 - 第393页
⽬标 - 1，2级 • 导线末端 没 有 离 开 缠绕外 表面。 • 绝缘 皮 末端 接 触 接 线柱 。 ⽬标 - 3级 • 导线末端 没 有 离 开 缠绕外 表面 且满足 绝缘 皮 加强缠绕 要求， 见 11.1.1 节 。 可接受 - 1级 • 不 违 反 最小 电 气 间 隙 要求。 • 暴露绝缘 皮 下的 导体 。 可接受 - 2级 • 绝缘 皮 末端 满足 与 其 他电 路 的间 隙 要求。 • 导线末端伸 出 缠绕外 表面…
⽬标 - 1，2，3级
• 各匝间无空隙。
可接受 - 1级
• 无大于一倍线径的空隙。
可接受 - 2级
• 可计数匝数内无大于50%线径的空隙。
• 其他区域内无大于1倍线径的空隙。
可接受 - 3级
• 空隙不多于三处。
• 缠绕范围内空隙不大于线径的50%。
缺陷 -1级
• 任何大于1倍线径的空隙。
缺陷 -2级
• 可计数匝数内有大于50%线径的空隙。
缺陷 -3级
• 任何大于50%线径的空隙。
•多于三处的任何尺寸的空隙。
1234567

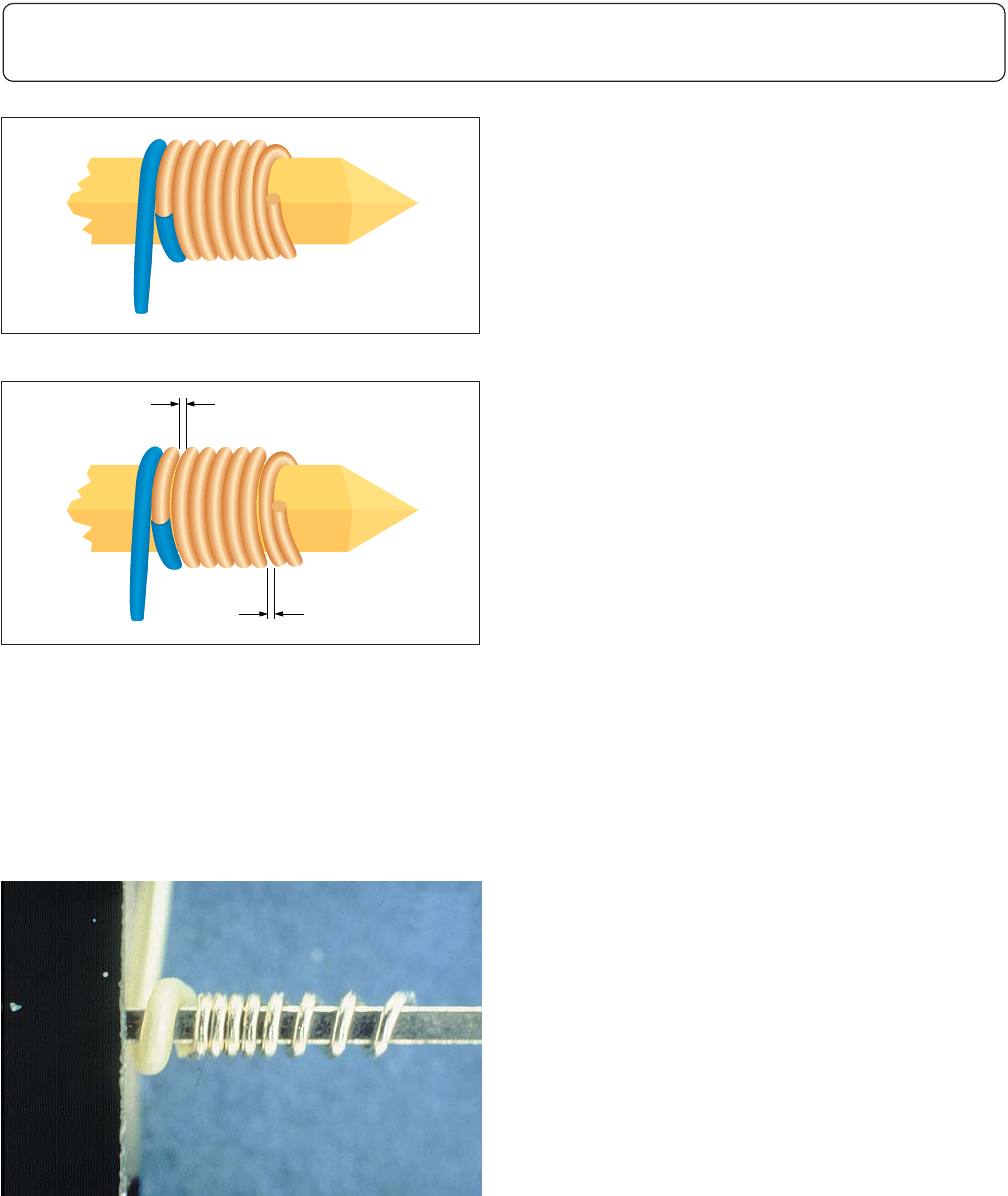

图11-2
图11-3
图11-4
11 分⽴布线
11.1.2 ⽆焊绕接 – 匝间空隙
11-4 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
⽬标 - 1，2级
• 导线末端没有离开缠绕外表面。
• 绝缘皮末端接触接线柱。
⽬标 - 3级
• 导线末端没有离开缠绕外表面且满足绝缘皮
加强缠绕要求，见11.1.1节。
可接受 - 1级
• 不违反最小电气间隙要求。
• 暴露绝缘皮下的导体。
可接受 - 2级
• 绝缘皮末端满足与其他电路的间隙要求。
• 导线末端伸出缠绕外表面不超过3mm
[0.12in]。
可接受 - 3级
• 导线末端伸出缠绕外表面不超过1倍线径。
• 绝缘皮必须接触接线柱柱干至少3个棱角。

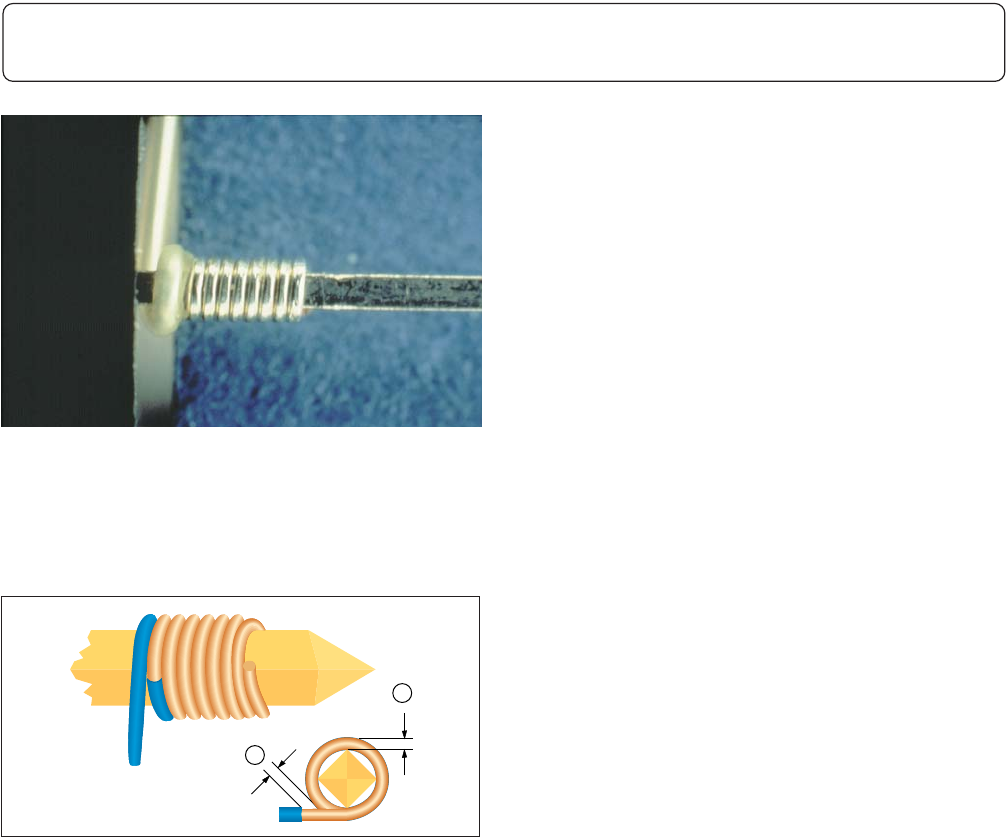

图11-5
1
2
图11-6
1. 绝缘间隙
2. 导线直径（从底部看）
11 分⽴布线
11.1.3 ⽆焊绕接 – 导线末端，绝缘绕匝
11-5IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
可接受 - 1级
缺陷 - 2，3级
• 导线末端伸出超过3mm[0.12in]。
缺陷 -3级
• 导线末端伸出缠绕外表面1倍线径以上。
缺陷 - 1，2，3级
• 导线末端违反最小电气间隙要求。

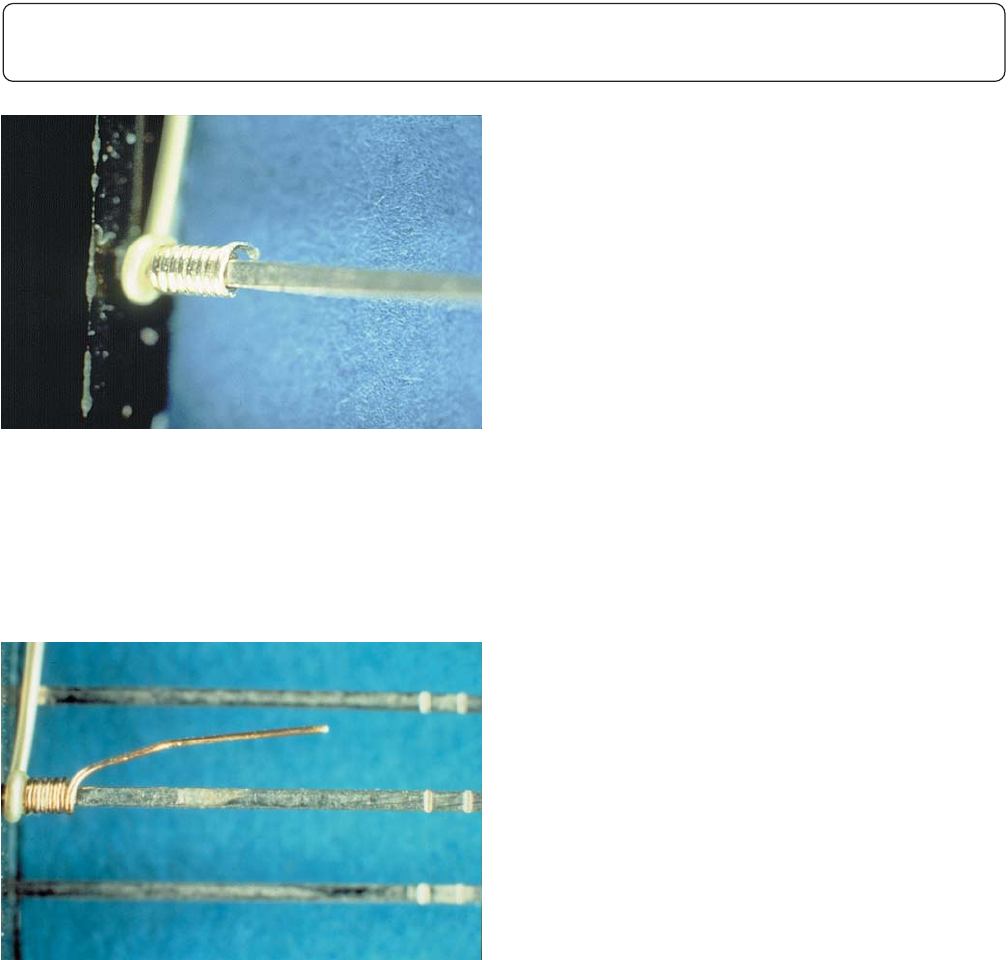

图11-7
图11-8
11 分⽴布线
11.1.3 ⽆焊绕接 – 导线末端，绝缘绕匝（续）
11-6 IPC-A-610E-2010
