缺 陷 - 1，2，3级 • 与接 线柱 接 触 的可计 数匝数 不 够 。 • 导线重叠缠绕 在 之 前绕 接的 导线 匝 上。 图11-14 图11-15 11 分 ⽴ 布线 11.1.5 ⽆焊 绕 接 – 绕 接 位 置（续） 1 1-9 IPC-A-610E-2010 2010 年 4 月 SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

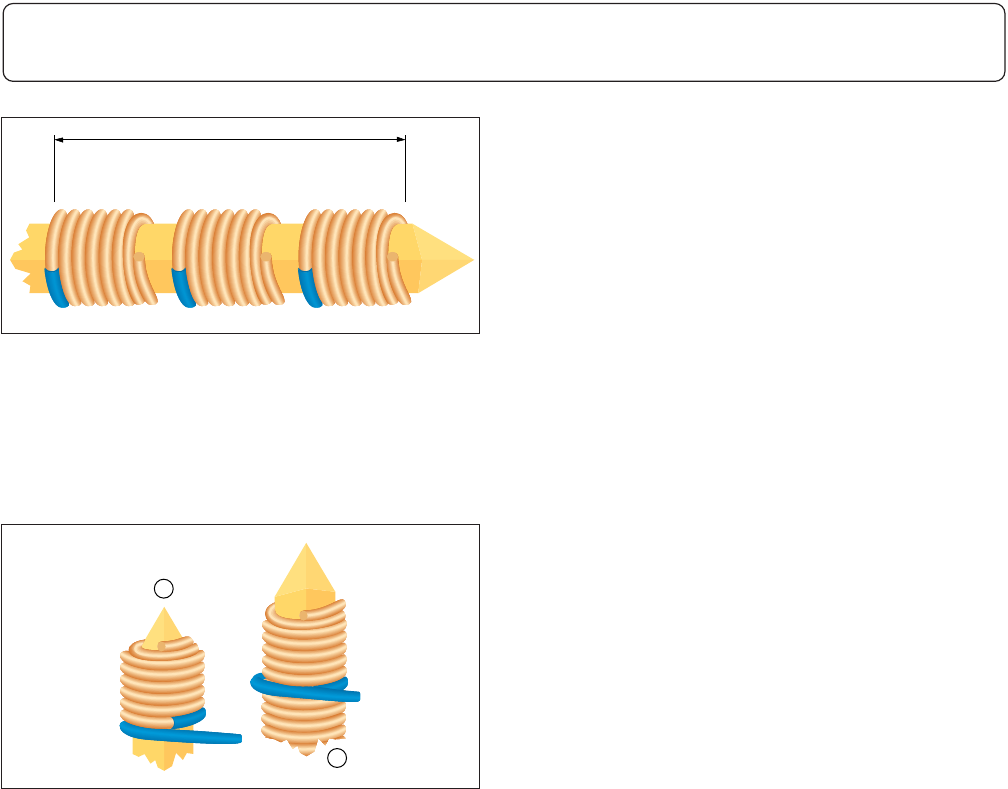

⽬标 - 1，2，3 级
•每个连接的所有绕匝都分布在接线柱的工作
区内。
• 各连接间有明显的间隙。
可接受 - 1，2级
•裸线的多余绕匝或任何绝缘线绕匝（无论是
否为加强缠绕）超出接线柱的工作区。
可接受 - 1级
•裸线的多余绕匝或任何绝缘线绕匝重叠在之
前绕接的绕匝上。
可接受 - 2级
• 只有绝缘线匝重叠在先前绕接的绕匝上。
可接受 - 3级
• 绝缘线匝可以重叠在先前绕接的最后一匝裸
线匝上。
• 无论裸线匝还是绝缘线匝都不超出接线柱工
作区的任何一端。
图11-12
1
2
图11-13
1. 缠绕超出⼯作区
2. 绝缘线绕匝重叠在之前绕接的绕匝上
11 分⽴布线
11.1.5 ⽆焊绕接 – 绕接位置
11-8 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

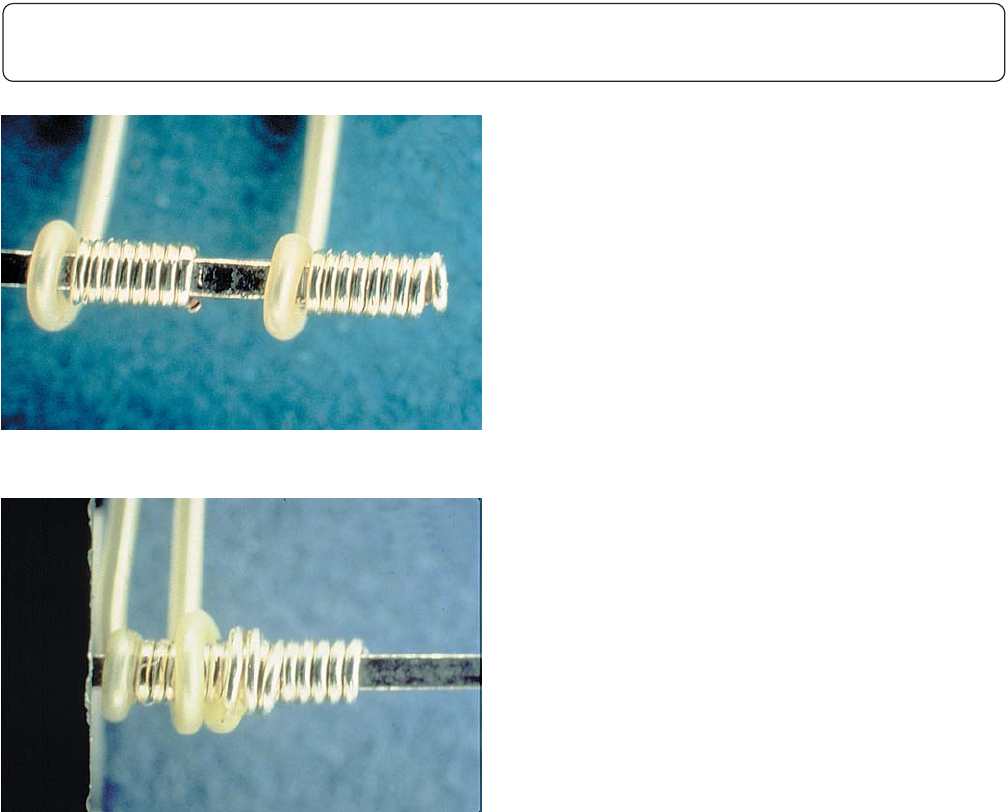

缺陷 - 1，2，3级
• 与接线柱接触的可计数匝数不够。
• 导线重叠缠绕在之前绕接的导线匝上。
图11-14
图11-15
11 分⽴布线
11.1.5 ⽆焊绕接 – 绕接位置（续）
11-9IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
可接受 - 1，2，3级
• 理线方向需要保证绕接不会被导线上的轴向
施力打开，或使导线与接线柱棱角的“咬合”
松动。当导线跨过如图示的45º线时，能够满
足上述要求。
缺陷 - 1，2，3级
• 理线产生的轴向施力会引起缠绕打开，或使
导线在接线柱棱角处的“咬合”松动。
45˚
1
2
图11-16
1. 绕匝的⽅向
2. 适当的半径
45˚
1
图11-17
1. 绕匝的⽅向
11 分⽴布线
11.1.6 ⽆焊绕接 – 理线
