可接受 - 1，2，3级
• 理线方向需要保证绕接不会被导线上的轴向
施力打开，或使导线与接线柱棱角的“咬合”
松动。当导线跨过如图示的45º线时，能够满
足上述要求。
缺陷 - 1，2，3级
• 理线产生的轴向施力会引起缠绕打开，或使
导线在接线柱棱角处的“咬合”松动。
45˚
1
2

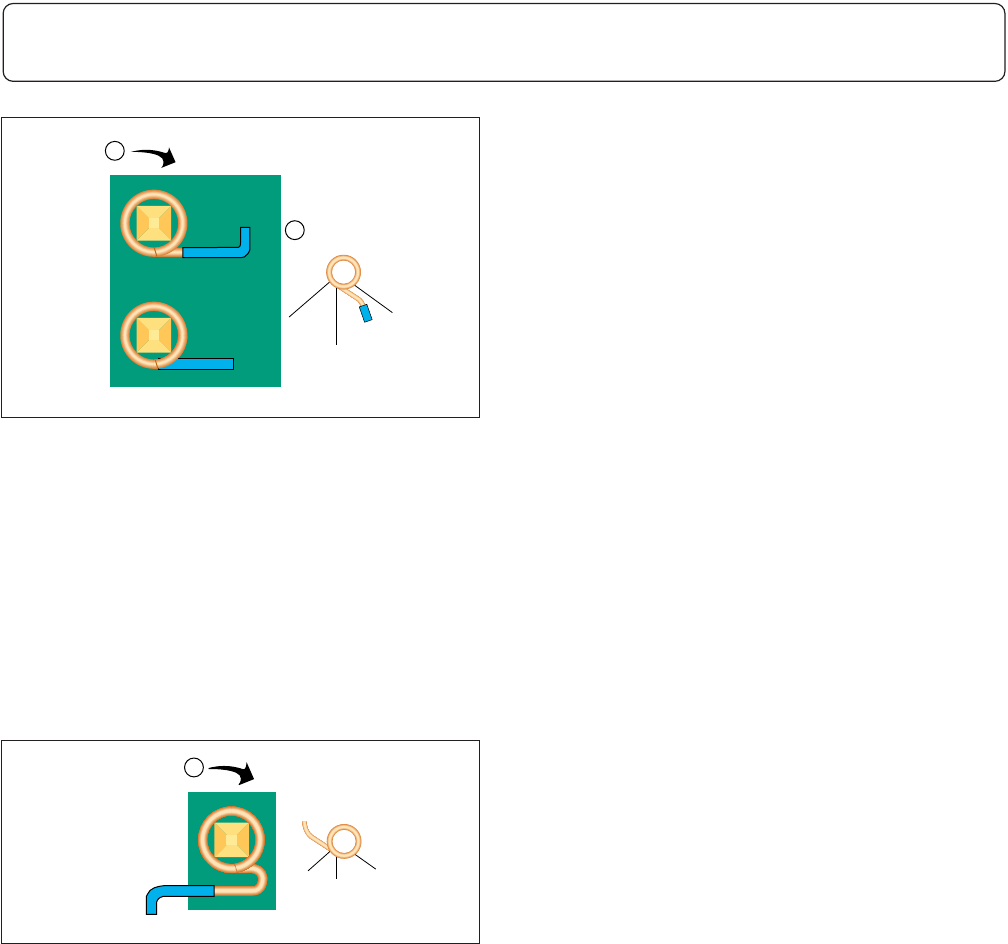

图11-16
1. 绕匝的⽅向
2. 适当的半径
45˚
1
图11-17
1. 绕匝的⽅向
11 分⽴布线
11.1.6 ⽆焊绕接 – 理线
11-10 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
可接受 - 1，2，3级
• 导线需足够松弛，使其不致紧拉在周围其他
接线柱的棱角上，或跨压在其他导线上。
缺陷 -1, 2, 3级
• 导线不够松弛，会导致：
–导线绝缘皮与绕线柱之间磨损。
–绕线柱之间的导线绷得过紧，使柱变形。
–导线受到其他紧绷导线的跨压。

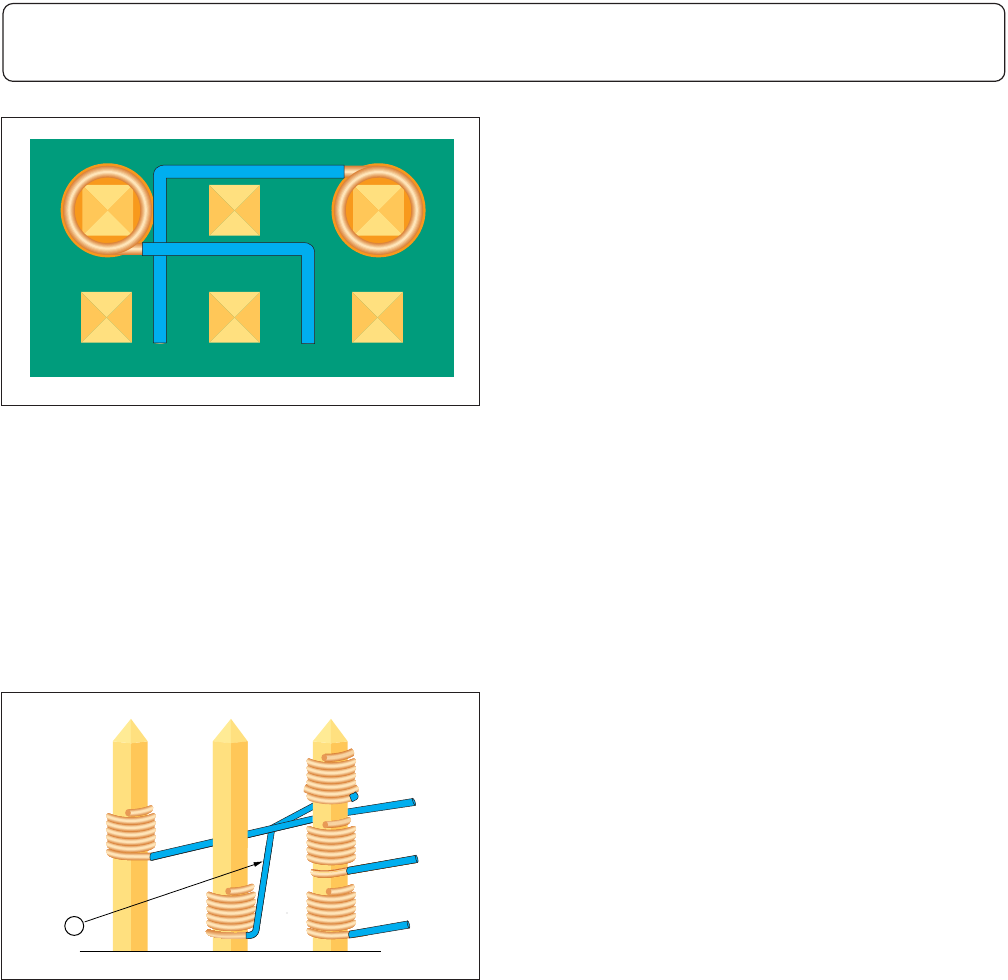

图11-18
1
图11-19
1. 导线交叉
11 分⽴布线
11.1.7 ⽆焊绕接 – 导线松弛
11-11IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
镀层
用于无焊绕接的导线通常都有镀覆层，以提高连接的可靠性，减少日后腐蚀。
⽬标 - 1，2，3级
• 绕接后，剥除了绝缘皮的裸线未露铜。
可接受 - 1级
• 露铜。
可接受 - 2级
• 最多允许50%的可计数绕匝有露铜现象。
缺陷 -2级
• 超过50%的可计数绕匝有露铜现象。
缺陷 -3级
• 任何露铜（最后半匝和导线末端除外）。

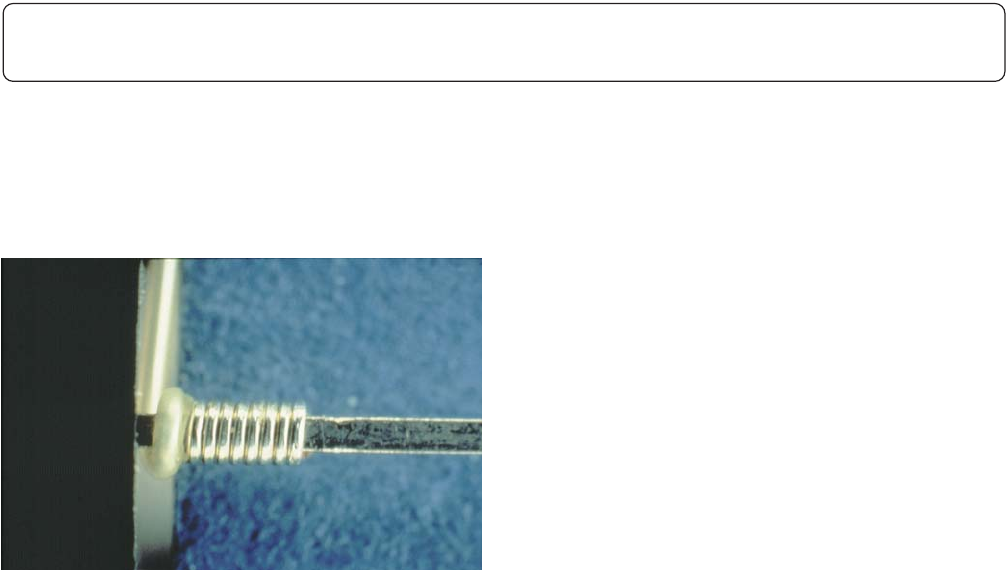

图11-20
11 分⽴布线
11.1.8 ⽆焊绕接 – 导线镀层
