装 配机 械 零 部 件时， 需考虑安 装 的 顺序 和方 向 。 如“ 星 形 ”或“ 齿 形 ” 垫 圏 部 件的 其 中一面有 锋 利 边缘 ，可以 切入 配接表面，以 防止 机 械 零 部 件在运 转 中松动。图 4-11 图示了 这种 锁 紧垫 圏 的实 例 。 除 非 另 有 说明 ， 锁 紧垫圈 有 锋 利 边缘 的一面 应 该靠着 平垫圈 。 可接受 - 1，2，3级 •正 确 的 零 部 件 顺序 和方 向 ，图 4-…

100%1 / 416
⽬标 - 1，2，3级
• 元器件和散热装置与安装表面充分接触。
• 机械零部件满足规定的连接要求。
可接受 - 1，2，3级
• 元器件未放平。
• 与安装表面至少接触75%。
•若有规定，机械零部件满足安装扭矩的要求。
缺陷 - 1，2，3级
• 元器件与安装表面接触少于75%。
• 机械零部件松动。
1
图4-7
1. 散热装置
1
2
图4-8
1. 间隙
2. 散热装置
2
1
图4-9
1. 散热装置
2. 间隙
4 机械组装
4.1.3.2 散热装置 – 接触
4-5IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
装配机械零部件时，需考虑安装的顺序和方向。如“星形”或“齿形”垫圏部件的其中一面有锋利
边缘，可以切入配接表面，以防止机械零部件在运转中松动。图4-11图示了这种锁紧垫圏的实例。
除非另有说明，锁紧垫圈有锋利边缘的一面应该靠着平垫圈。
可接受 - 1，2，3级
•正确的零部件顺序和方向，图4-10和图4-11。
• 槽形孔或圆孔上放置平垫圈，图4-12。
可接受 - 1级
缺陷 - 2，3级
• 伸出螺纹件（如：螺帽）不到一个半螺纹，
除非露出部分会影响其它元器件。
• 长度小于25mm[0.984in]的螺钉或螺栓，伸出
部分的长度大于3mm[0.12in]加一个半螺纹。
• 长度大于25mm[0.984in]的螺钉或螺栓，伸出
部分的长度 大于6.3mm[0.248in]加一个半螺
纹。
• 无锁紧机制的螺钉或螺栓露出螺纹件的长度
小于一个半螺纹。
1
2
2
3
4
3
4
1

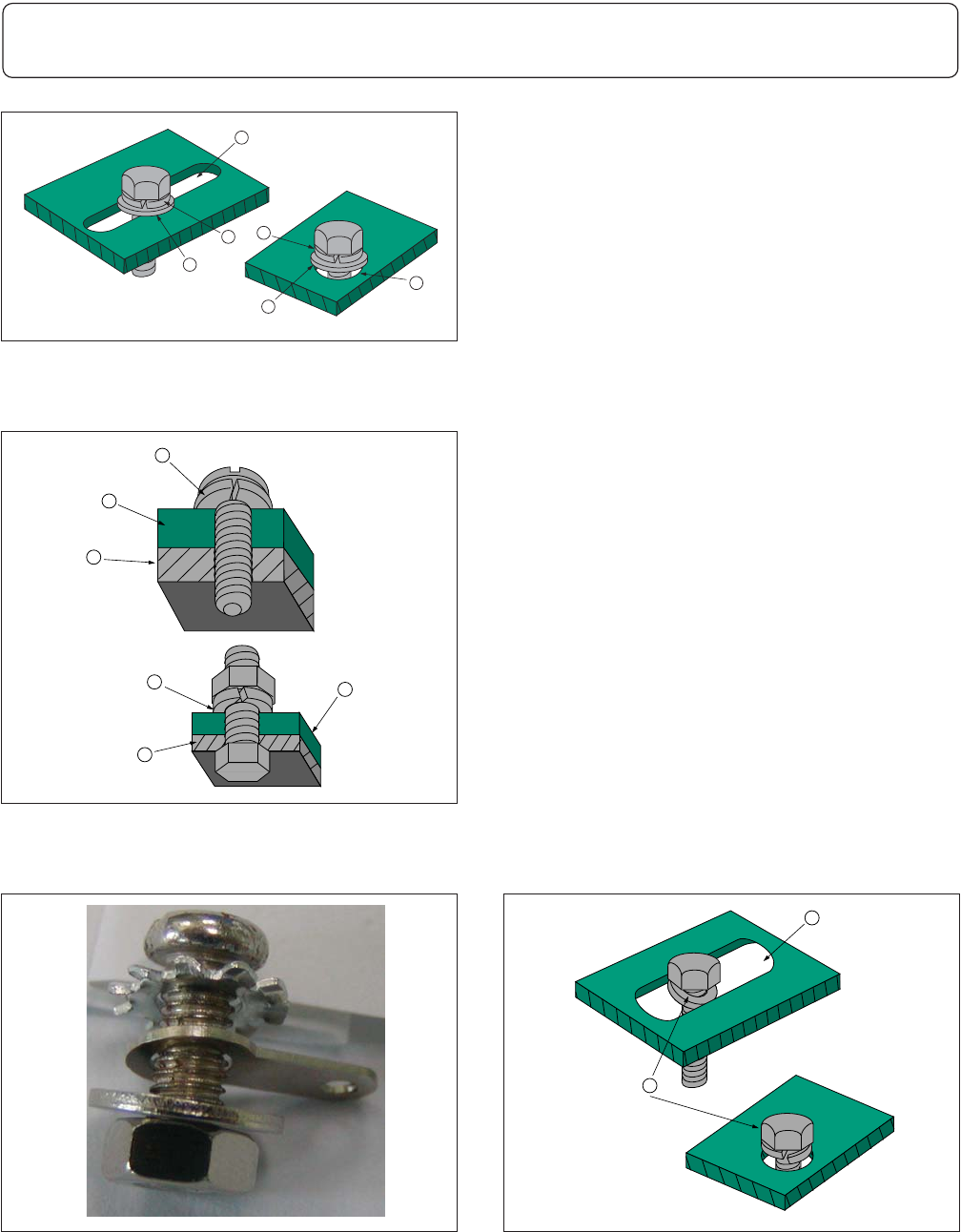

图4-10
1. 锁紧垫圈
2. 平垫圈
3. ⾮导电材料（层压板等）
4. ⾦属（⾮导电图形或铜箔）
图4-11
1. 锁紧垫圈，锋利边缘朝向平垫圈
2. 平垫圈
3. 焊接接线⽚
4 机械组装
4.1.4 机械零部件的安装 – 螺纹紧固件
4-6 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
缺陷 - 1，2，3级
• 螺纹伸出的部分妨碍相邻元器件。
• 零部件材料或组装顺序不符合图纸规定。
• 锁紧垫圈直接靠着非金属材料或层压板。
• 漏装平垫圈，图4-13。
• 漏装零部件或安装不正确，图4-14。
1
2
3
2
3
1
图4-12
1. 槽形孔或圆孔
2. 锁紧垫圈
3. 平垫圈
2
3
1
2
1
3
图4-13
1. 锁紧垫圈
2. ⾮⾦属材料
3. ⾦属（⾮导电图形或铜箔）
1
2
图4-15
1. 槽形孔或圆孔
2. 锁紧垫圈
图4-14
4 机械组装
4.1.4 机械零部件的安装 – 螺纹紧固件（续）
4-7IPC-A-610E-2010
2010年4月
