缺 陷 - 1，2，3级 • 焊 料 跟 随 接 线柱 和 绕线 的 轮 廓 起 伏 ， 但凸现 出接 线柱 的 尖 锐 边缘 ，图 12-4 （ A ， B ） 。 • 可 辨 识 的 尖 锐 边缘 、 焊 料 凸 点 、 锡尖 或 夹 杂 物 （ 外 来 物 ） ，图 12-4 （ A ， B ） 。 • 可 见 不 够 光 滑 圆润 的 边缘 ， 有 裂 缝 或 缺 口 （ 未 图示） 。 • 可 见 股 线未 被完 全 覆盖 或…
可接受 - 1, 2, 3级
• 焊点随着接线柱和绕线的轮廓变化呈蛋形、
球形或椭圆形，图12-1。
• 元器件引线和接线柱所有尖锐的边缘被连续
光滑 的焊料层完全覆盖，形成了焊料球，图
12-2（A）。
• 焊接连接可见分层或再流的痕迹，见5.2.8节。
• 无可见的尖锐边缘、焊料凸点、锡尖、夹杂
物（外来物）或导线股线。
• 导线/引线上有流动顺畅的焊料，其中的导线
股线可辨识，图12-2（B）。
• 直插引线更易形成球形连接，图12-2（C）。
• 接线柱径向裂口的尖锐边缘完全被连续光滑
的焊料层覆盖，形成一个球形的焊接连接。
• 零部件无可见毛刺或磨损的边缘。
• 绝缘间隙距 焊接连 接小于1倍线径（D），图
12-2（D）。
• 无可见的绝缘皮损伤（参差不齐、烧焦、融
化的边缘或凹痕缺口）。
• 球形的焊接连接未超过规定的高度要求。
图12-2
图12-3
12 ⾼电压
12 ⾼电压（续）
12-2 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

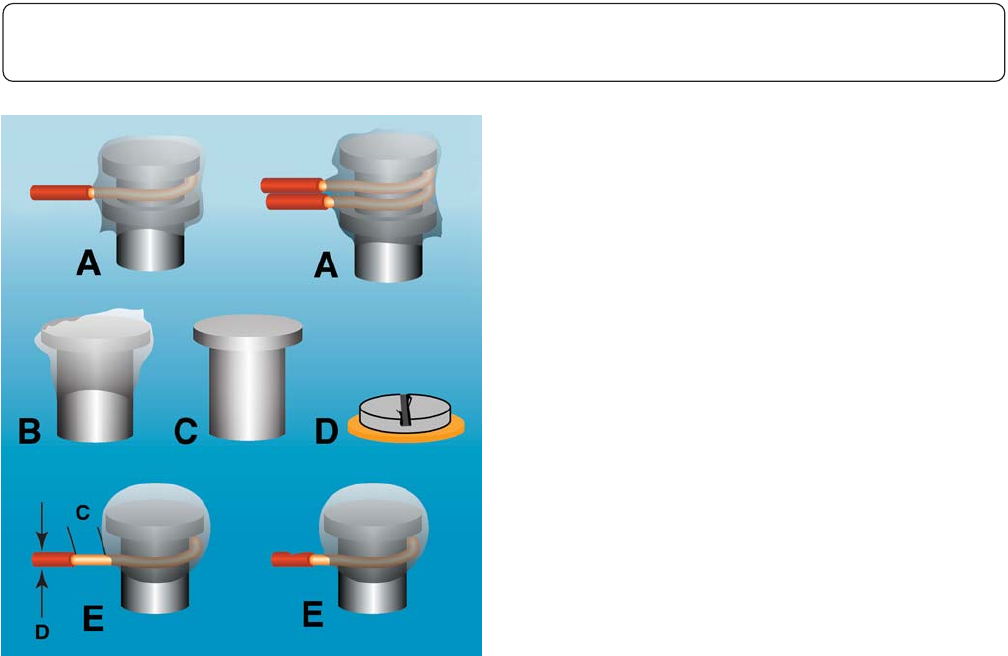

缺陷 - 1，2，3级
• 焊料跟随接线柱和绕线的轮廓起伏，但凸现
出接线柱的尖锐边缘，图12-4（A，B）。
• 可辨识的尖锐边缘、焊料凸点、锡尖或夹杂
物（外来物），图12-4（A，B）。
• 可见不够光滑圆润的边缘，有裂缝或缺口（未
图示）。
• 可见股线未被完全覆盖或焊接连接内的股线
不可辨识。
• 接线柱的接线片无焊料，图12-4（C）。
• 零部件有毛刺或磨损的边缘，图12-4（D）。
• 绝缘间隙距焊接连接等于
大于一倍线径（D），
图12-4（E）。
• 可见绝缘皮损伤（参差不齐、烧焦、融化的
边缘或缺口）（未图示）。
• 球形的焊接连接不符合高度或轮廓（形状）
要求（未图示）。
图12-4
12 ⾼电压
12 ⾼电压（续）
