没 有 规 定 具 体 的 扭矩 要求时，可 遵循 标准的 行 业 惯 例 。 可接受 - 1，2，3级 • 紧固 件 已拧 紧 。 当 用到开 口 的 锁 紧垫圈 时， 要 完 全 压平 。 • 紧固 件的 扭矩 值 ， 如 有 规 定 ，在 规 定 的 范围 之 内 。 缺 陷 - 1，2，3级 • 锁 紧垫圈未压平 。 • 紧固 件的 扭矩 值 ， 如 有 规 定 ，不在 规 定 的 范 围之 内 。 图4-16 图4-17 图4…
缺陷 - 1，2，3级
• 螺纹伸出的部分妨碍相邻元器件。
• 零部件材料或组装顺序不符合图纸规定。
• 锁紧垫圈直接靠着非金属材料或层压板。
• 漏装平垫圈，图4-13。
• 漏装零部件或安装不正确，图4-14。
1
2
3
2
3
1
图4-12
1. 槽形孔或圆孔
2. 锁紧垫圈
3. 平垫圈
2
3
1
2
1
3
图4-13
1. 锁紧垫圈
2. ⾮⾦属材料
3. ⾦属（⾮导电图形或铜箔）
1
2
图4-15
1. 槽形孔或圆孔
2. 锁紧垫圈
图4-14
4 机械组装
4.1.4 机械零部件的安装 – 螺纹紧固件（续）
4-7IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
没有规定具体的扭矩要求时，可遵循标准的行业惯例。
可接受 - 1，2，3级
• 紧固件已拧紧。当用到开口的锁紧垫圈时，
要完全压平。
• 紧固件的扭矩值，如有规定，在规定的范围
之内。
缺陷 - 1，2，3级
• 锁紧垫圈未压平。
• 紧固件的扭矩值，如有规定，不在规定的范
围之内。

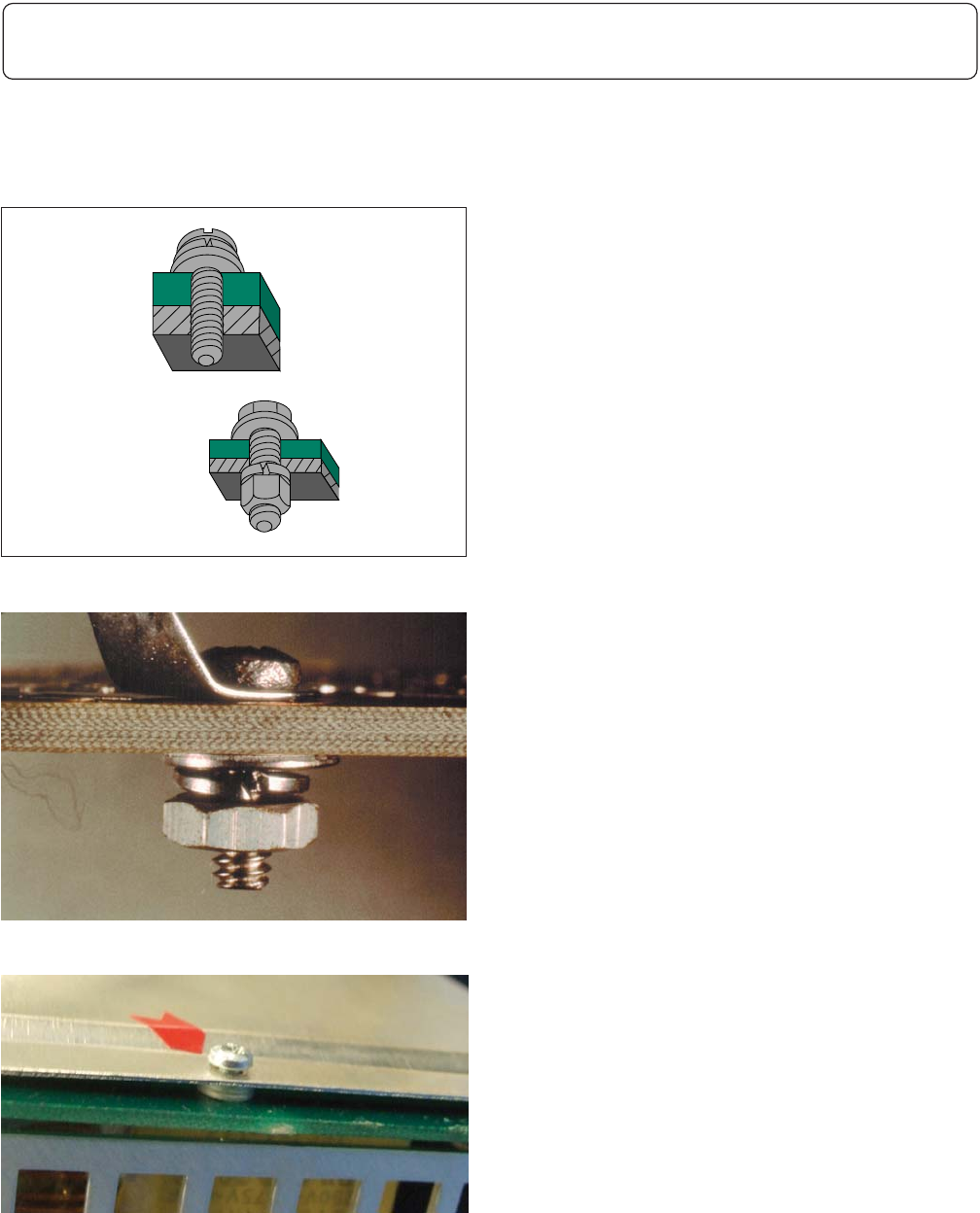

图4-16
图4-17
图4-18
4 机械组装
4.1.4.1 机械零部件的安装 – 螺纹紧固件 – 扭矩
4-8 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
当不要求使用终端接线片时，可直接将导线缠绕在螺钉下方，缠绕的方式要使导线在拧紧螺钉时不
会松开，并且导线尽可能短，不会与接地端或其它带电导体短路。
如使用垫圈，导线／引线装配在垫圈下方。
除非另外注明，所有要求适用于多股导线与单股导线。
有些机械零部件可能需要特殊的固定要求。
⽬标 - 1，2，3级
• 股线的原始形态未受到扰动（多股导线）。
• 导线缠绕螺钉至少达到270°。
• 导线固定在螺钉头的下面。
• 导线缠绕方向正确。
• 所有股线均在螺钉头的下面。
图4-19
4 机械组装
4.1.4.2 机械零部件的安装 – 螺纹紧固件 – 导线
4-9IPC-A-610E-2010
